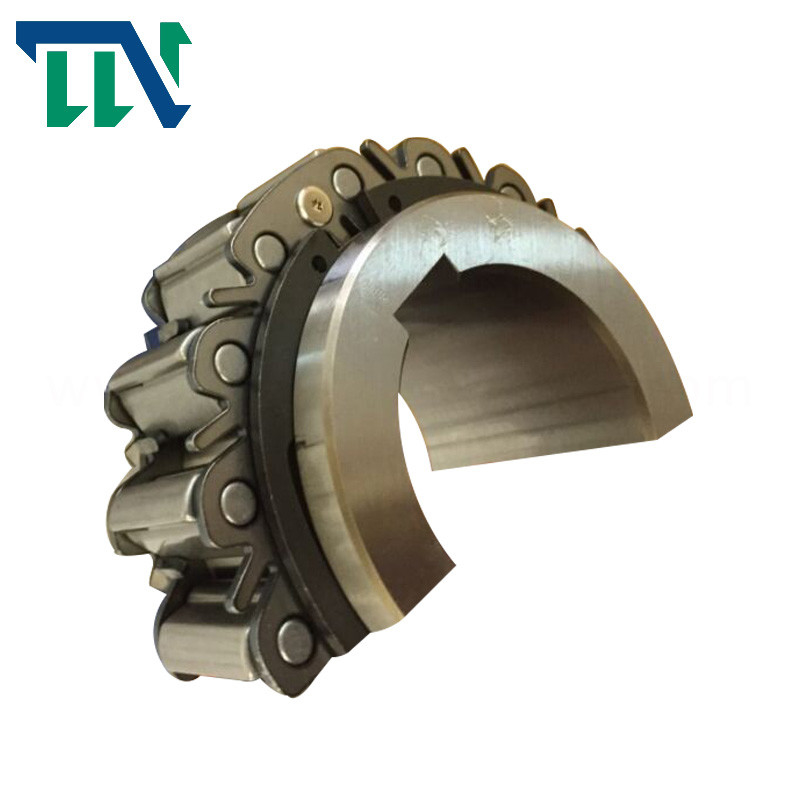

BR240 BR220 BR190 بادامک بک استاپ کلاچ اوررانینگ

Name: BR240 BR220 BR190 بادامک بک استاپ کلاچ اوررانینگ
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: سری BR
Price: 149.10 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO-9001

شماره مدل: سری BR

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 عدد

قیمت: negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-10 روز کاری

شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                    BR180 Tianniu, BR150 Tianniu, نوع بادامک کلاچ Tianniu


نام:	کلاچ بادامک اوررانینگ سری BR	مواد:	فولاد بلبرینگ GCR 15
گشتاور (Nm):	49-2819	وزن (کیلوگرم):	1.3-84
اندازه سوراخ (میلی متر):	20-240	راه کلید:	به دیتاشیت مراجعه کنید

نام:	کلاچ بادامک اوررانینگ سری BR
مواد:	فولاد بلبرینگ GCR 15
گشتاور (Nm):	49-2819
وزن (کیلوگرم):	1.3-84
اندازه سوراخ (میلی متر):	20-240
راه کلید:	به دیتاشیت مراجعه کنید

توضیحات

BR240 BR220 BR190 بادامک بک استاپ کلاچ اوررانینگ

بادامک کلاچ برای برنامه های Backstop و Overrunning (BR)

معرفی تولید

با استفاده از کلاچ بادامک نوع بسته بندی سری BR
مشابه انواع قبلی، نوع بسته بندی بادامک کلاچ در یک نوار کاست بلبرینگ طراحی شده است که نصب با بازوی گشتاور و/یا کوپلینگ را سریع و آسان می کند.نوع بسته بندی بادامک کلاچ روغن کاری شده با گریس است.
نصب و استفاده
1. توصیه می کنیم برای نصب کلاچ بادامک از تلرانس شفت h6 یا h7 استفاده کنید.
2. از یک کلید موازی ISO R773 (DIN 6885.1) استفاده کنید.مطمئن شوید که کلید در محل کلید حرکت نمی کند.شل بودن کلید به بادامک کلاچ آسیب می رساند.
3. هنگام نصب کلاچ بادامک روی شفت، لطفاً مراحل زیر را دنبال کنید.هرگز با چکش فولادی به کلاچ ضربه نزنید و بارهای ضربه ای غیرضروری وارد نکنید.
1) جهت چرخش بادامک کلاچ را بررسی کنید.فلش روی مسابقه داخلی جهت دویدن آزاد (بادامک جدا شده) را نشان می دهد.مطمئن شوید که جهت درگیری بادامک با برنامه مورد نظر مطابقت دارد.
2) با یک چکش نرم که در اطراف دور مسابقه حرکت می کند، به آرامی به مسابقه داخلی ضربه بزنید تا بادامک کلاچ به آرامی و به طور یکنواخت روی انتهای شفت حرکت کند.مطمئن شوید که نژاد بیرونی کنده نشود.
3) یک صفحه انتهایی را روی مسابقه داخلی قرار دهید و از پیچ‌های نصب برای کشیدن کلاچ بادامک روی شفت همانطور که در نمودار سمت راست نشان داده شده است استفاده کنید.
4) صفحه انتهایی را محکم ببندید تا مطمئن شوید که بادامک کلاچ نمی تواند روی شفت حرکت کند.
4. اگر از بازوی گشتاور استفاده می کنید، مطمئن شوید که پیچ های استفاده شده برای نصب بازوی گشتاور دارای استحکام کششی 10.9 یا بیشتر هستند و آنها را محکم ببندید.
5. فاصله 2 میلی متری بین بازوی گشتاور و درپوش بازوی گشتاور تنظیم کنید.اگر بازوی گشتاور به طور صلب نصب شده باشد، باری به بادامک کلاچ وارد می کند که در نهایت می تواند به آن آسیب برساند.
6. اگر احتمال کشیده شدن شفت در اثر انبساط حرارتی، همانطور که در برخی از کاربردهای سیستم محرک کمکی فن اگزوز وجود دارد، یک کوپلینگ مناسب نصب کنید.
7. در صورت مواجه شدن با بارهای رانش، یک یاتاقان رانش را نصب کنید که از انتقال آن بارهای رانش به بادامک کلاچ جلوگیری می کند.
8. بادامک کلاچ قبل از ارسال با گریس بسته بندی شده و آماده نصب و بهره برداری می باشد.برای دستورالعمل های روانکاری به صفحه 80 مراجعه کنید.

پارامترهای محصولات

مدل	BoreSize			آ	ب	سی (h7)	D (h7)	E	اف	سوراخ های نصب		پولوف سوراخ ها	H دقیقه	من	جی	ک	L	حداکثر
	دیا.(H7)	کلید مسیر	چمفر O							PCD	نه - دیا.	شماره - اندازه
	دیا.(H7)	کلید مسیر	چمفر O							جی	QR	ST
BR20	20	6x2.8	0.5	35	35	90	66	40.7	40.7	78	6-6.6	2-M6	53	0	0	5	5	4.0
BR25	25	8x3.3	0.5	35	35	95	70	44.7	44.7	82	6-6.6	2-M6	58	0	0	5	5	4.0
BR30	30	8x3.3	1.0	35	35	100	75	49.7	49.7	87	6-6.6	2-M6	64	0	0	5	5	4.0
BR35	35	10x3.3	1.0	35	35	110	80	54.7	54.7	96	8-6.6	2-M6	70	0	0	5	5	4.0
BR40	40	12x3.3	1.0	35	35	125	90	64.7	64.7	108	8-9.0	2-M8	81	0	0	5	5	4.0
BR45	45	14x3.8	1.0	35	35	130	95	69.7	69.7	112	8-9.0	2-M8	86	0	0	5	5	4.0
BR50	50	14x3.8	1.0	40	40	150	110	84.7	84.7	132	8-9.0	2-M8	103	0	0	7.5	7.5	6.5
BR60	60	18x4.4	1.5	60	50	175	125	80	80	155	8-11.0	2-M10	110	5	5	7	7	6.0
BR70	70	20x4.9	1.5	60	50	190	140	95	95	165	12-11.0	2-M10	125	5	5	7	7	6.0
BR80	80	22x5.4	1.5	70	60	210	160	115	115	185	12-11.0	2-M10	148	5	5	12	12	11.0
BR90	90	25x5.4	1.5	80	70	230	180	135	135	206	12-13.5	2-M12	170	5	5	17	17	16.0
BR100	100	28x6.4	1.5	90	80	270	210	143	143	240	12-17.5	2-M16	180	5	5	13.7	13.7	12.0
BR130	130	32 x 7.4	2.0	90	80	310	240	173	173	278	12-17.5	2-M16	210	5	5	13.7	13.7	12.0
BR150	150	36x8.4	2.0	90	80	400	310	243	243	360	12-17.5	2-M16	280	5	5	13.7	13.7	12.0
BR180	180	45x10.4	2.0	105	80	400	310	290	270	360	12-17.5	2-M16	280	5	20	11.5	15.9	14.0
BR190	190	45x10.4	2.0	105	80	420	330	310	286	380	16-17.5	2-M16	300	5	20	12.5	8.9	7.5
BR220	220	50x11.4	2.0	105	80	460	360	340	320	410	18-17.5	2-M16	330	5	20	12.5	10.9	9.0
BR240	240	56x12.4	2.0	105	80	490	390	370	350	440	18-17.5	2-M16	360	5	20	12.5	10.9	9.0

مدل	چمفر		U	OilPlugPosition/Dia.			وزن (کیلوگرم)	لحظه اینرسی GD2 (kgm2)
مدل	ن	پ	U	V	دبلیو	X×PT-Y	وزن (کیلوگرم)	لحظه اینرسی GD2 (kgm2)
BR20	1.5	1.5	30.0	17.5	-	4×PT-1/16	1.3	2.25×10-4
BR25	1.5	1.5	30.0	17.5	-	4×PT-1/16	1.4	3.28×10-4
BR30	1.5	1.5	30.0	17.5	-	4×PT-1/16	1.5	4.44×10-4
BR35	1.5	1.5	22.5	17.5	-	4×PT-1/8	1.9	5.65×10-4
BR40	1.5	1.5	22.5	17.5	-	4×PT-1/8	2.4	1.01×10-3
BR45	1.5	1.5	22.5	17.5	-	4×PT-1/8	2.6	1.22×10-3
BR50	2.5	2.0	22.5	20	-	4×PT-1/8	4.1	2.64×10-3
BR60	3.5	2.0	22.5	25	-	4×PT-1/8	7.3	3.73×10-3
BR70	3.5	2.0	15.0	25	-	4×PT-1/8	8.1	6.65×10-3
BR80	3.5	2.0	15.0	14	32	4×PT-1/8	12.0	1.77×10-2
BR90	3.5	2.0	15.0	19	32	4×PT-1/8	16.0	3.16×10-2
BR100	4.5	2.0	15.0	20	40	4×PT-1/4	23.0	6.31×10-2
BR130	4.5	2.0	15.0	20	40	4×PT-1/4	31.0	0.109
BR150	4.5	3.0	15.0	20	40	4×PT-1/4	58.0	0.365
BR180	4.5	3.0	15.0	20	40	4×PT-1/4	60.0	0.435
BR190	4.5	3.0	11.25	20	40	4×PT-1/4	65.0	0.563
BR220	4.5	3.0	10.0	20	40	4×PT-1/4	76.0	0.789
BR240	4.5	3.0	10.0	20	40	4×PT-1/4	84.0	1.05

یادداشت:

1. نوع بسته بندی کلاچ بادامک همه به سفارش ساخته شده است.برای سفارش لطفا به دیاگرام ابعاد مراجعه کنید.

لطفاً به ما اطلاع دهید که آیا بادامک کلاچ قرار است در کاربردهای معکوس استفاده شود، و اگر در محیط عملیاتی

دما کمتر از -5 درجه سانتیگراد یا بیشتر از +40 درجه سانتیگراد خواهد بود.

2. مواردی وجود دارد که سرعت چرخش رایگان مسابقه داخلی در هنگام بسته بندی محدود می شود

نوع CamClutch به صورت افقی نصب می شوند،

3. اگر درخواست شما برای سرعت کلاچ درگیری یا سرعت دویدن آزاد مسابقه داخلی است که در فهرست نشده است.

این کاتالوگ، لطفا با ما تماس بگیرید.

ابعاد (نوع بسته):

مدل	اندازه سوراخ (H7)	راه کلید	آ	ب	سی (h7)	D	PCD E	FG	وزن (کیلوگرم)
BR20P	20	6X2.8	87	79	94	35	78	6-M6×12	3.4
BR25P	25	8X3.3	89	81	98	40	82	6-M6×12	3.8
BR30P	30	8X3.3	94	85	103	45	87	6-M6×12	4.3
BR35P	35	10X3.3	94	85	112	50	96	8-M6×12	5.1
BR40P	40	12X3.3	100	91	130	55	108	8-M8×16	7.5
BR45P	45	14X3.8	100	91	135	60	112	8-M8×16	7.9
BR50P	50	14X3.8	107	98	152	70	132	8-M8×16	10.9
BR60P	60	18X4.4	122	112	180	80	155	8-M10×20	17.5
BR70P	70	20X4.9	128	118	190	90	165	12-M10×20	19.5
BR80P	80	22X5.4	148	134	210	105	185	12-M10×20	27
BR90P	90	25X5.4	152	138	235	120	206	12-M12×24	35
BR100P	100	28X6.4	186	172	275	140	240	12-M16×32	60
BR130P	130	32X7.4	208	188	314	160	278	12-M16×32	80
BR150P	150	36X8.4	226	204	400	200	360	12-M16×32	151
BR180P	180	45X10.4	240	218	400	220	360	12-M16×32	169
BR190P	190	45X10.4	250	242	420	240	380	16-M16×32	193
BR220P	220	50X11.4	250	242	460	260	410	18-M16×32	220
BR240P	240	56X12.4	260	252	490	280	440	18-M16×32	267

نمونه نصب:

نصب و استفاده:

1. اگر در حال نصب قاب بیرونی هستید، دقت تناسب را بررسی کنید.تلورانس ها برای نصب مسابقه بیرونی در جداول سمت راست نشان داده شده است.بررسی کنید که تلورانس های صحیح را می توان به دست آورد.نصب خارج از مشخصات ممکن است به بادامک کلاچ آسیب برساند.
2. برای روغن کاری بادامک کلاچ، روان کننده را در محیط بیرونی مسابقه داخلی بمالید (نمودار نصب را ببینید).از روغن کاری بیش از حد خودداری کنید، زیرا باعث می شود که بادامک کلاچ گرمای بیش از حد تولید کند.
3. هنگام استفاده از بادامک کلاچ در گیربکس کاهشی، مطمئن شوید که روغن گیربکس نمی تواند وارد کلاچ بادامک شود.اگر کلاچ بادامک با روغن‌های دنده‌ای که حاوی مواد افزودنی افزایش‌دهنده ویسکوزیته هستند تماس پیدا کند، عمر مفید آن به‌طور قابل توجهی کاهش می‌یابد.برای دستورالعمل های روانکاری به صفحه 80 مراجعه کنید.
4. هنگام نصب پوشش یا تکیه گاه آب بند بر روی سطح بیرونی، از پیچ و مهره هایی با درجه کشش 10.9 یا بیشتر استفاده کنید.برای جلوگیری از نشتی، از یک عامل آب بندی یا مواد بسته بندی بین سرویس های جفت گیری استفاده کنید.

■ استفاده از کلاچ بادامک نوع بسته بندی سری BR

مشابه انواع قبلی، نوع بسته بندی بادامک کلاچ به صورت کاست بلبرینگ طراحی شده است که

نصب با بازوی گشتاور و/یا کوپلینگ سریع و آسان.نوع بسته بندی بادامک کلاچ روغن کاری شده با گریس است.
