جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری CKZ-B
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |

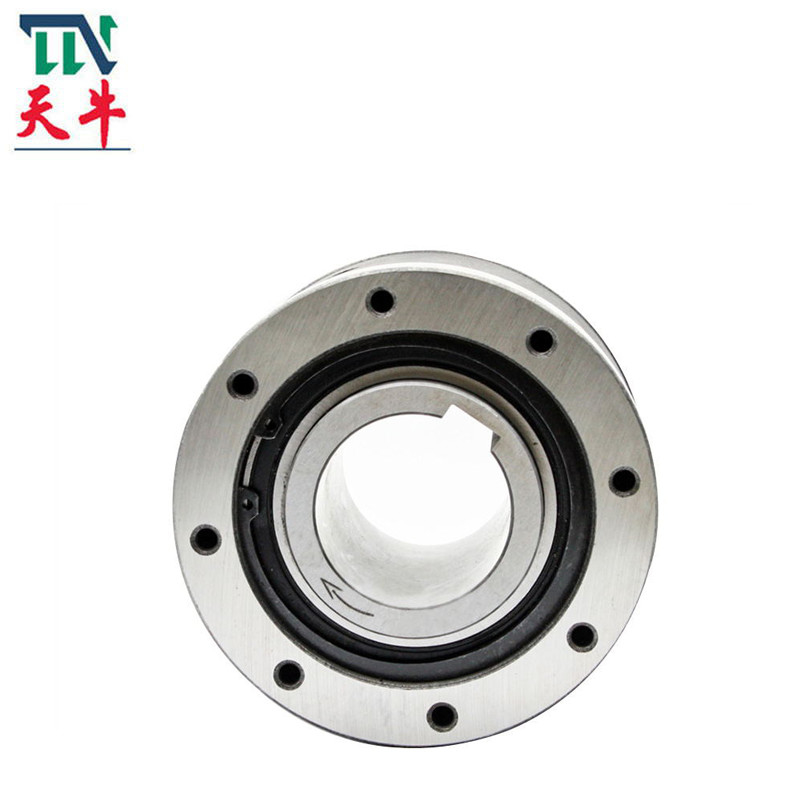

کلاچ تک جهتی CKZ-B برای آسانسور سطلی |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
106-190 |
گشتاور (Nm): |
404-1830 |
وزن (کیلوگرم): |
3.98-11.42 |
اندازه سوراخ (میلی متر): |
110-180 |
ضمانتنامه: |
12 ماه |
نام: |
کلاچ تک جهتی CKZ-B برای آسانسور سطلی |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
106-190 |
گشتاور (Nm): |
404-1830 |
وزن (کیلوگرم): |
3.98-11.42 |
اندازه سوراخ (میلی متر): |
110-180 |
ضمانتنامه: |
12 ماه |
کلاچ تک جهتی CKZ-B برای آسانسور سطلی
معرفی تولید
سری CK-B یک کلاچ یک طرفه از نوع گوه ای با شیارهای کلیدی در دو سر حلقه بیرونی بدون تکیه گاه یاتاقان است.ابعاد شعاعی همان ابعاد بلبرینگ استاندارد است.هنگام استفاده، نیاز به نصب یاتاقان برای تحمل بارهای محوری و شعاعی دارد.گریس در کارخانه اضافه شده است.
روش نصب استاندارد به این صورت است که مدل CK-B به صورت کواکسیال در کنار یاتاقان قرار می گیرد و الزامات تلرانس یکسانی مورد نیاز است.حلقه داخلی و شفت توسط کلیدها به هم متصل می شوند.حلقه بیرونی دارای تلرانس ابعادی h7 است و با دیواره دستگاه با تلرانس H7 مطابقت دارد.کلیدهای صفحه انتهایی در دو طرف حلقه بیرونی برای ثابت کردن حلقه بیرونی و دیواره دستگاه برای انتقال گشتاور استفاده می شود.
این سری اغلب در بسته بندی، چاپ، مواد غذایی، پزشکی، نساجی، شیمیایی و سایر ماشین آلات و تجهیزات استفاده می شود.
1.CKZ-Bسری بادامک کلاچ توسط یاتاقان های محافظ در دو انتها محافظت می شود، با یک گریس مخصوص بسته بندی شده و آماده استفاده است.هیچ روان کننده اضافی مورد نیاز نیست.
2. برای اتصال قرقره ها، چرخ دنده ها یا چرخ دنده ها به کلاچ ها، توپی ها (با تحمل f7 ISOR773) را در امتداد سطح داخلی قاب بیرونی قرار دهید و پیچ ها (کشش زیاد) را در سوراخ های ضربه خورده انتهای کلاچ پیچ کنید.
3. تلورانس های شفت توصیه شده در جدول پایین سمت چپ نشان داده شده است.
4. بار رانش خارجی باید توسط دستگاه های دیگر پشتیبانی شود، نه توسط بادامک کلاچ.
5. فقط از یک کلید موازی برای محکم کردن کلاچ روی شفت استفاده کنید.از کلید مخروطی استفاده نکنید.
6. هنگام نصب کلاچ بر روی شفت، به قسمت داخلی فشار وارد کنید اما هرگز به قسمت بیرونی فشار ندهید.
7. محدوده دمای محیط 5 تا 40 درجه سانتی گراد است.
8. کلید مورد استفاده باید مطابق با ISOR773 باشد.(DIN 6885.1)
| تایپ کنید | گشتاور اسمی [ن.m] |
بیش از حد سرعت محدود [r/min] |
ابعاد در کانتور [mm] | وزن [کیلوگرم] |
|||||||||||
| اندازه نژاد بیرونی | اندازه مسابقه داخلی | ||||||||||||||
| درونی نژاد |
بیرونی نژاد |
D[h7] | D1[H7] | ب | اف | nM | E | اچ | d[H7] | سی | bn×tn | ه | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
