جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری CKZF-B
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
CKZF-B اسپراگ نوع بک استاپ کلاچ آزاد |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
100-310 |
گشتاور (Nm): |
250-8500 |
وزن (کیلوگرم): |
2.3-70 |
اندازه سوراخ (میلی متر): |
30-130 |
نام: |
CKZF-B اسپراگ نوع بک استاپ کلاچ آزاد |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
100-310 |
گشتاور (Nm): |
250-8500 |
وزن (کیلوگرم): |
2.3-70 |
اندازه سوراخ (میلی متر): |
30-130 |

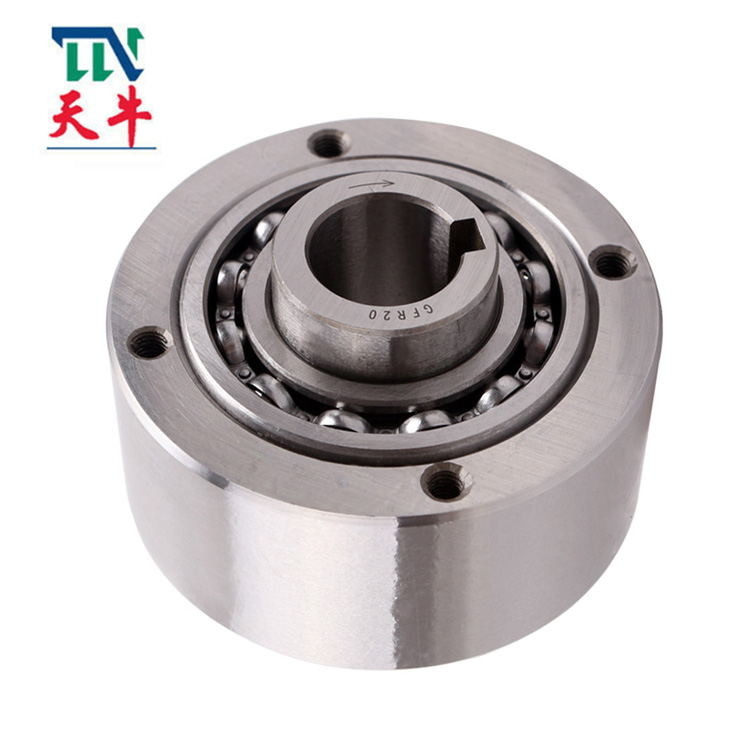

CKZF-B اسپراگ نوع بک استاپ کلاچ آزاد
معرفی تولید
تایپ کنیدCKZF-Bاستیک نوع اسپراگ گریز از مرکزچرخ های آزادبا چرخش مسابقه داخلی، با استفاده از دو بلبرینگ سری 60،
فقط مسابقه بیرونی برای چرخ آزاد طراحی شده است، واحدها تحویل داده می شوندروغن کاری شده
مسابقه داخلی و مسابقه بیرونی دارای یک راه‌کلید هستند و روکش‌ها دارای پیچ، پارگی برای نصب افقی یا عمودی هستند.
مناسب برای برنامه های بک استاپ یا کلاچ بیش از حد.
CKZF-B یک کلاچ یک طرفه گوه ای بدون تماس یاتاقان است.پشتیبانی شده توسط 2 بلبرینگ سری 160.حلقه بیرونی فراتر از چرخش است، فقط حلقه بیرونی طوری طراحی شده است که عملکرد یک طرفه داشته باشد.گریس در کارخانه موجود است.حلقه های درونی و بیرونی دارای سوراخ های کلیدی و وجه های انتهایی دارای سوراخ های پیچی هستند که می توانند در حالت عمودی یا افقی نصب شوند.مثال کاربردی برای جلوگیری از چرخش معکوس یا سرعت بیش از حد در شرایط سرعت بالا
کلاچ یک طرفه شامل یک حلقه بیرونی، یک حلقه داخلی و یک بلوک گوه بین حلقه داخلی و حلقه بیرونی است.این می تواند ترمز بلوک گوه ای یا ترمز غلتکی باشد.کلاچ های یک طرفه را می توان به دو نوع تقسیم کرد:
کلاچ یک طرفه با بلبرینگ خودش
کلاچ یک طرفه بدون بلبرینگ
برای کلاچ های یک طرفه، تراز بودن مرکز حلقه های داخلی و خارجی بسیار مهم است.اگر کلاچ یک طرفه را بدون بلبرینگ انتخاب کنید
، مشتری باید اطمینان حاصل کند که مرکز حلقه های داخلی و خارجی در هنگام نصب تراز است
| تایپ کنید |
گشتاور اسمی {N·m} |
بیش از حد محدود کردن سرعت r/min | ابعاد درمیلی متر | دبلیوهشت | |||||||||||
| nدقیقه | nحداکثر | د/H7 | دی/H7 | اف | D1 | ب | ج | L | nM | اچ | بw*تw | بn*تn | کیلوگرم | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
