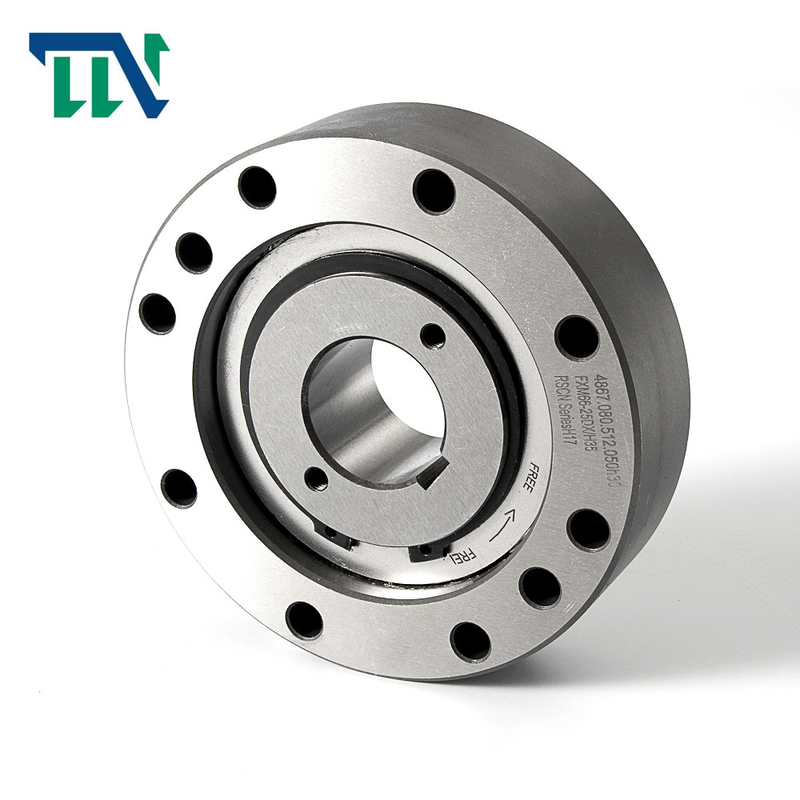

FXM Sprag یک طرفه بادامک کلاچ پشتیبان

Name: FXM Sprag یک طرفه بادامک کلاچ پشتیبان
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: سری FXM
Price: 5.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO-9001

شماره مدل: سری FXM

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 عدد

قیمت: negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-10 روز کاری

شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                    بلبرینگ fxm Tianniu, FXM sprag یک طرفه بلبرینگ Tianniu, بلبرینگ یک طرفه بادامک کلاچ Tianniu


نام:	کلاچ بادامک FXM Sprag Backstop Bearing یک طرفه کلاچ	مواد:	فولاد بلبرینگ GCR 15
تایپ کنید:	بلبرینگ یک طرفه	گشتاور (Nm):	110-320
وزن (کیلوگرم):	0.8-440	اندازه سوراخ (میلی متر):	30-130

نام:	کلاچ بادامک FXM Sprag Backstop Bearing یک طرفه کلاچ
مواد:	فولاد بلبرینگ GCR 15
تایپ کنید:	بلبرینگ یک طرفه
گشتاور (Nm):	110-320
وزن (کیلوگرم):	0.8-440
اندازه سوراخ (میلی متر):	30-130

توضیحات

FXM Sprag یک طرفه بادامک کلاچ پشتیبان

کلاچ بادامک FXM Sprag Backstop Bearing One Way Clutch

معرفی تولید

فری‌ویل‌های یکپارچه FXM مجهز به اسپراگ لیفت‌آف X هستند. اسپراگ‌آف X برای پشتیبان‌ها و کلاچ‌های اوررانینگ استفاده می‌شود، مشروط بر اینکه در عملیات چرخش آزاد، حلقه داخلی با سرعت بالا بچرخد و با کلاچ‌های اوررانینگ فراهم کند که عملیات رانندگی انجام شود. با سرعت کمدر عملیات چرخاندن آزاد، نیروی گریز از مرکز FC باعث می شود که اسپراگ از مسیر بیرونی خارج شود.در این حالت کارکرد، چرخ آزاد بدون سایش کار می کند، یعنی با عمر مفید نامحدود.

شکل 58-2 یک چرخ آزاد را با بالابر اسپراگ X در عملیات چرخش آزاد نشان می دهد.اسپراگ ها که در یک قفس متصل به حلقه داخلی نگه داشته می شوند، با حلقه داخلی می چرخند.نیروی گریز از مرکز FC که در مرکز ثقل S اسپراگ اعمال می‌شود، اسپراگ را در خلاف جهت عقربه‌های ساعت می‌چرخاند و در مقابل حلقه نگهدارنده قفس قرار می‌گیرد.این منجر به شکاف a بین اسپراگ و مسیر بیرونی می شود.چرخ آزاد بدون تماس کار می کند.اگر سرعت حلقه داخلی به حدی کاهش یابد که اثر نیروی گریز از مرکز بر اسپراگ کمتر از نیروی فنر FF باشد، اسپراگ دوباره روی حلقه بیرونی قرار گرفته و چرخ آزاد آماده قفل شدن است (شکل 58-3). ).اگر به عنوان کلاچ بیش از حد استفاده می شود، سرعت رانندگی نباید از 40٪ سرعت بلند شدن تجاوز کند.

مورد	سری FXM
مواد	GCr15
مته دیا.	20-320 میلی متر
دیا بیرونی.	85-630 میلی متر
عرض	25-220 میلی متر
ظرفیت گشتاور	110-20500 نیوتن متر
وزن	0.8-440 کیلوگرم
بسته	جعبه کارتن، جعبه چوبی یا به عنوان نیاز شما

Freewheels FXM یکپارچه، چرخ‌های بدون پارگی بدون ساپورت یاتاقان و با پارگی هستند.

بلند کردن X.

Sprag Lift-off X عملکرد چرخش آزاد بدون سایش را هنگامی که حلقه داخلی با سرعت بالا می چرخد تضمین می کند.

چرخ های آزاد FXM به صورت زیر استفاده می شوند:

1. Backstops

2. کلاچ های بیش از حد

برای کاربردهایی با عملیات چرخش آزاد با سرعت بالا و زمانی که به عنوان کلاچ اوررانینگ با کم استفاده می شود

عملیات رانندگی با سرعت

گشتاور اسمی تا 888 000 نیوتن متر

سوراخ تا 460 میلی متربسیاری از سوراخ های استاندارد در دسترس هستند.

پارامترهای محصولات

اندازه چرخ آزاد		نگشتاور نامی(نیوتن متر)			گشتاور اسمی در TIR تمام شده موجود(نیوتن متر)															خروج اسپراگ با سرعت حلقه داخلی min-1	حداکثرسرعت
		↗	0	آ	↗	0,1	آ	↗	0,2	آ	↗	0,3	آ	↗	0,4	آ	↗	0,5	آ		حلقه داخلیبیش از حداقل 1	درایوهای حلقه بیرونی min-1
FXM	31-17	110			110			105			100									890	5000	356
FXM	38-17	180			170			160			150									860	5000	344
FXM	46-25	460			450			440			430									820	5000	328
FXM	51 - 25	560			550			540			530									750	5000	300
FXM	56 - 25	660			650			640			630									730	5000	292
FXM	61 - 19	520			500			480			460									750	5000	300
FXM	66 - 25	950			930			910			890									700	5000	280
FXM	76 - 25	1 200			1 170			1 140			1 110									670	5000	268
FXM	86 - 25	1600			1 550			1500			1 450									630	5000	252
FXM	101 -25	2 100			2 050			2000			1 950									610	5000	244
FXM	85 -40	2500			2400			2 300			2 300			2 200			1 850			430	6000	172
FXM	100 -40	3 700			3600			3 400			3 400			2 900			2 400			400	4500	160
FXM	120 -50	7 700			7600			7 500			6 100			5 100			4 200			320	4000	128
FXM	140 -50	10 100			10000			9 800			8 400			7000			5 800			320	3000	128
FXM	170 -63	20 500			20 500			19 500			15500			13000			12000			250	2 700	100
FXM	200 -63	31000			27500			22000			18000			15500			14000			240	2 100	96

تایپ کنید	خسته							آ	ب	D	E	اف	جی	جی	L	پ	تی	U	V	دبلیو	ز**	وزن
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر		میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر		کیلوگرم
FXM 31 -17	20*						20*	17	25	85	41	55	M6	31	24	1,0	70	15	6	21	6	0,8
FXM 38 -17	25*						25*	17	25	90	48	62	M6	38	24	1,0	75	15	6	21	6	0,9
FXM 46 -25	25						30	25	35	95	56	70	M6	46	35	1,0	82	15	6	21	6	1،3
FXM 51 -25	25	30	35				36	25	35	105	62	75	M6	51	35	1,0	90	15	6	21	6	1،7
FXM 56 -25	35						40	25	35	110	66	80	M6	56	35	1,0	96	15	6	21	8	1,8
FXM 61 -19	30	35	40				45*	19	27	120	74	85	M8	61	25	1,0	105	15	6	21	6	1,8
FXM 66 -25	35	40	45				48*	25	35	132	82	90	M8	66	35	1,0	115	15	8	23	8	2،8
FXM 76 -25	45	55					60*	25	35	140	92	100	M8	76	35	1,0	125	15	8	23	8	3،1
FXM 86 -25	40	45	50	60	65		70*	25	40	150	102	110	M8	86	40	1,0	132	15	8	23	8	4،2
FXM 101 -25	55	70					80*	25	50	175	117	125	M10	101	50	1,0	155	20	8	28	8	6،9
FXM 85 -40	45	50	60	65			65	40	50	175	102	125	M10	85	60	1,0	155	20	8	28	8	7،4
FXM 100 -40	45	50	55	60	70	75	80*	40	50	190	130	140	M10	100	60	1,5	165	25	10	35	12	8،8
FXM 120 -50	60	65	70	75	80	95	95	50	60	210	150	160	M10	120	70	1,5	185	25	10	35	12	12،7
FXM 140 -50	65	90	100	110			110	50	70	245	170	180	M12	140	70	2,0	218	25	12	35	12	19،8
FXM 170 -63	70	85	90	100	120		130	63	80	290	200	210	M16	170	80	2,0	258	28	12	38	12	33,0
FXM 200 -63	130						155	63	80	310	230	240	M16	200	80	2,0	278	32	12	42	12	32,0
FXM 240 - 63							185	63	80	400	280	310	M20	240	90	2,0	360	48	15	60	12	60,0
FXM 240 - 96							185	96	125	420	280	310	M24	240	120	2,0	370	48	18	60	16	95,0
FXM 260 - 63							205	63	80	430	300	330	M20	260	105	2,0	380	48	18	60	16	75,0
FXM 290 - 70							230	70	80	460	330	360	M20	290	105	2,0	410	48	18	60	16	90,0
FXM 290 - 96							230	96	110	460	330	360	M20	290	120	2,0	410	48	18	60	16	91,0
FXM 310 - 70							240	70	125	497	360	380	M20	310	110	3,0	450	48	18	60	24	135,0
FXM 310 - 96							240	96	125	497	360	380	M20	310	120	3,0	450	48	18	60	24	145,0
FXM 320 - 70							250	70	80	490	360	390	M24	320	105	3,0	440	55	20	68	16	105,0
FXM 360 - 100							280	100	120	540	400	430	M24	360	125	3,0	500	55	20	68	24	170,0
FXM 410 - 100							320	100	120	630	460	480	M24	410	125	3,0	560	55	20	68	24	245,0
FXM 2410 - 100							320	200	220	630	460	480	M30	410	220	3,0	560	55	20	68	24	440,0

FXM Sprag یک طرفه بادامک کلاچ پشتیبان 0
