جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری LK-K
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کلاچ کم سرعت یک جهته سری LD |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
300-200 |
گشتاور (Nm): |
5.88-49 |
وزن (کیلوگرم): |
0.25-0.69 |
اندازه سوراخ (میلی متر): |
10-30 |
نام: |
کلاچ کم سرعت یک جهته سری LD |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
300-200 |
گشتاور (Nm): |
5.88-49 |
وزن (کیلوگرم): |
0.25-0.69 |
اندازه سوراخ (میلی متر): |
10-30 |

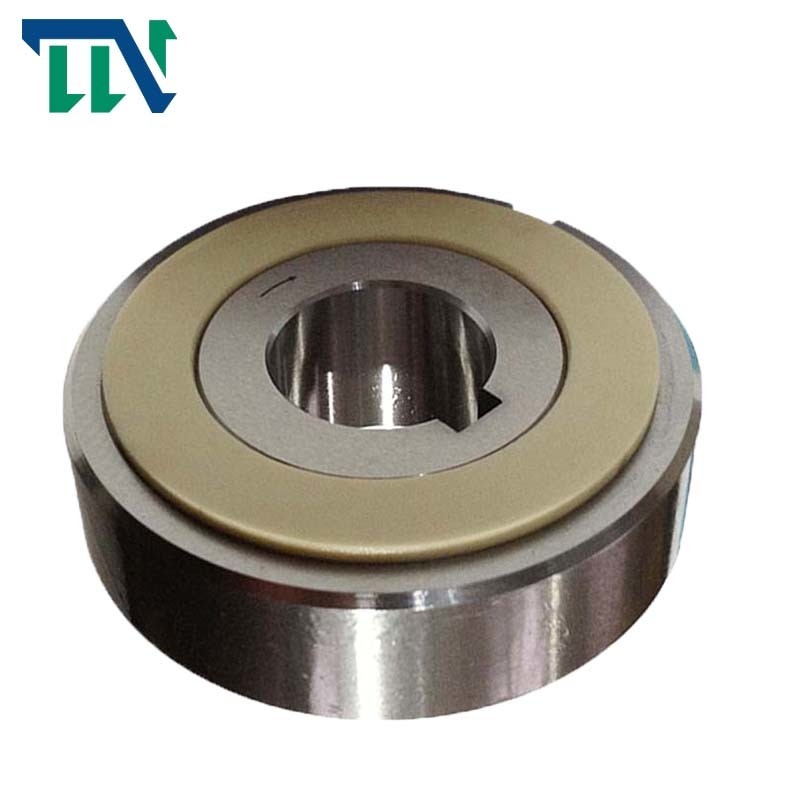

بلبرینگ کلاچ بادامک یک طرفه سری LD برای ماشین آلات نساجی
معرفی تولید
Changzhou TIANNIU Transmission Equipment Co., Ltd یک تامین کننده حرفه ای بلبرینگ کلاچ یک طرفه است، محصولات اصلی عبارتند از کلاچ میکرو الکترومغناطیسی، کوپلینگ محدود کننده گشتاور، کوپلینگ شفت کشویی، کوپلینگ شفت پروانه انعطاف پذیر، مونتاژ قفل و کوپلینگ شفت و غیره.
ما بیش از 10 سال است که در صنعت بلبرینگ کلاچ اسپراگ و بلبرینگ یک طرفه کلاچ هستیم و بر اصول تجاری محصولات متناسب با نیازهای مشتریان پافشاری می کنیم. ما از طریق گوش دادن به مشتریان خود، به کارگیری نوآوری و ساخت و ساز با مهارت برای رفع تمام نیازهای آنها خدمات ارائه می دهیم. .
نصب و استفاده
1. سری LD بادامک کلاچ با گریس مخصوص پیش روغن کاری شده و آماده استفاده است. نیازی به روان کننده اضافی نیست.
2. هنگام نصب کلاچ روی شفت، با یک چکش نرم، قاب داخلی کلاچ را کمی فشار دهید تا از لغزش کلاچ بیرونی از قسمت داخلی جلوگیری شود.
3. حتما بشقاب را وصل کنید.این مانع از لغزش نژاد بیرونی از نژاد درونی می شود.ابعاد توصیه شده بشقاب در سمت راست را ببینید.
4. برای روانکاری، صفحه را بپوشانید و فلز را با گریس فشار دهید.
5. هرگز بارهای رانش را به کلاچ وارد نکنید.وسایل دیگری باید برای تحمل بارهای رانش اعمال شده به کلاچ در نظر گرفته شود.
6. کلید باید مطابق با JIS B1301-1959 باشد.
7. سوراخ های قرقره، چرخ زنجیر و غیره باید دارای تلرانس H6 یا H7 باشند.
|
مدل
|
کلاچ بادامک LD
|
|
|
اندازه مسابقه داخلی (میلی متر)
|
10-30 میلی متر
|
|
|
اندازه نژاد بیرونی (میلی متر)
|
47-82 میلی متر
|
|
|
ضخامت (میلی متر)
|
24 میلی متر
|
|
|
وزن (کیلوگرم)
|
0.25-0.65 کیلوگرم
|
|
|
ظرفیت گشتاور (نیوتن متر)
|
5.88-49 نیوتن متر
|
|
پارامترهای محصولات
| مدل | گشتاور ظرفیت (Nm) |
بکشید گشتاور (Nm) |
حداکثر غلبه بر (r/min) |
حداکثر نمایه سازی (چرخه/دقیقه) |
حداکثر شعاعی بارگذاری وقتی غلبه بر (کیلوگرم) |
اندازه سوراخ |
آ |
ب |
سی |
D |
E |
نژاد بیرونی راه کلید |
وزن ( کیلوگرم ) |
|
| مسابقه درونی | دیا (H7) |
راه کلید | ||||||||||||
| LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5×3 | 0.25 |
| LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5×2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5×3 | 0.3 |
| LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5×2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7×4 | 0.4 |
| LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7×4 | 0.55 |
| LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
نمونه نصب:
