جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: CGS
شماره مدل: DLY5
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
ترمز الکترومغناطیسی صنعتی سری DLY5 |
قطر داخلی: |
75-250 میلی متر |
قطر بیرونی: 85-253 میلی متر: |
85-253 میلی متر |
طول: |
34.5-70.5 میلی متر |
ضمانتنامه: |
12 ماه |
پشتیبانی سفارشی: |
OEM، ODM |
تایپ کنید: |
ترمز دیسکی |
نام: |
ترمز الکترومغناطیسی صنعتی سری DLY5 |
قطر داخلی: |
75-250 میلی متر |
قطر بیرونی: 85-253 میلی متر: |
85-253 میلی متر |
طول: |
34.5-70.5 میلی متر |
ضمانتنامه: |
12 ماه |
پشتیبانی سفارشی: |
OEM، ODM |
تایپ کنید: |
ترمز دیسکی |
ترمز دیسکی الکترومغناطیسی کند کننده ترمز الکترومغناطیسی سری DLY5
معرفی محصولات

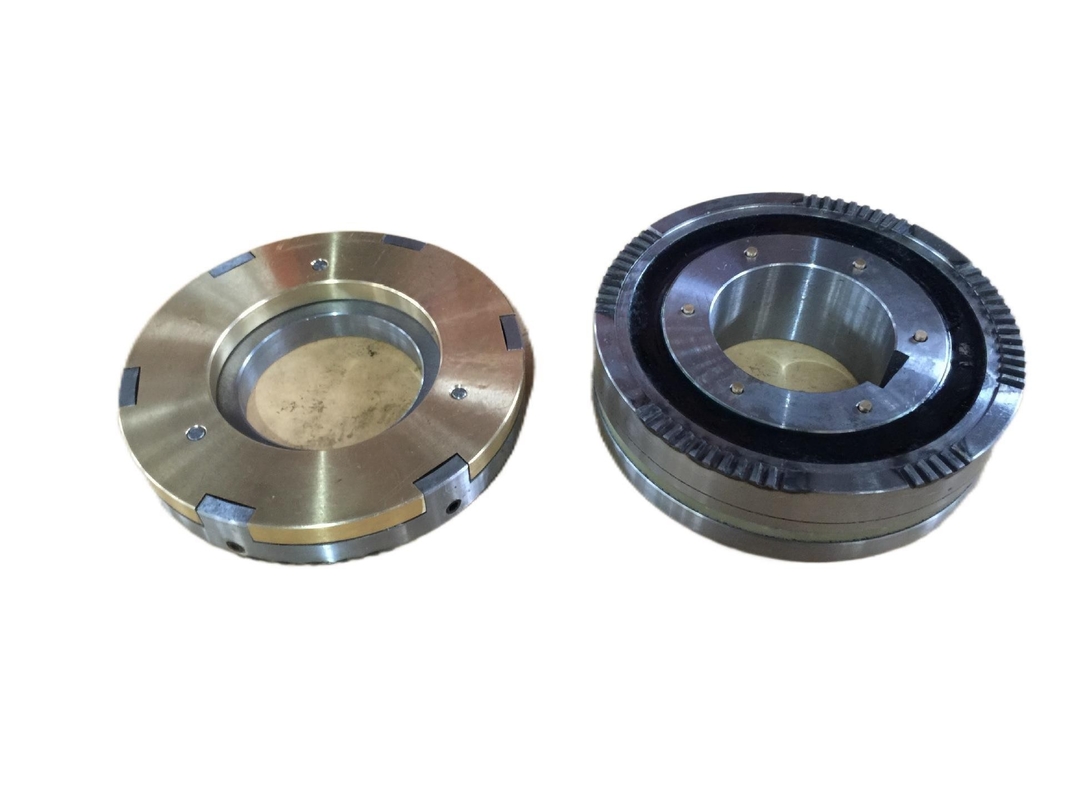

کلاچ الکترومغناطیسی فکی Dly5 (سری Eze) با حلقه لغزنده
کلاچ الکترومغناطیسی حلقه لغزشی دندانه دار Dly5 (سری Eze) محرکی است که در سیستم انتقال مکانیکی برای ترکیب یا جداسازی قسمت سمت محرک و قسمت رانده حرکت چرخشی با کمک نیروی الکترومغناطیسی به منظور تحقق انتقال قدرت و حرکت استفاده می شود.
ولتاژ کار استاندارد کلاچ 24 ولت DC است به طور کلی، به راحتی می توان کنترل خودکار و از راه دور را با استفاده از یک مدار ساده متشکل از کلیدها، دکمه ها، کنتاکتورها، سوئیچ های مسافرتی و سایر اجزای الکتریکی معمولی به منظور برآورده کردن الزامات انجام داد. تغییر سرعت، کموتاسیون، راه اندازی و موقعیت یابی سیستم انتقال مکانیکی.
این سری از کلاچ ها گشتاور را با درگیر شدن دندانه های ریز روی صفحه انتهایی منتقل می کنند.بنابراین در مقایسه با کلاچ صفحه اصطکاکی همان مشخصات، دارای حجم کم، بدون اصطکاک و گرمایش، جدا شدن کامل پس از قطع برق، بدون گشتاور بدون بار بوده و می تواند برای کار مرطوب و خشک مناسب باشد.کلاچ به سختی ترکیب شده است.فقط در شرایط سرعت کم می توان آن را ترکیب کرد.اگر در حالت استراحت یا زمانی که سرعت نسبی همزمان است مناسب است.
کلاچ می تواند تحت شرایط زیر به طور قابل اعتماد کار کند:
1. دمای هوای محیط - 5 ℃ - + 40 ℃ است.
2. در محیط بدون خطر انفجار، و هیچ گاز و گرد و غبار رسانا کافی برای خوردگی فلز و آسیب عایق در محیط وجود ندارد.
3. کلاچ باید تحت شرایط روغن روانکار کار کند.
4. نوسانات ولتاژ سیم پیچ کلاچ نباید از + 5% و - 15% ولتاژ نامی تجاوز کند.
5. ارتفاع محل نصب کلاچ نباید بیش از 2000 متر باشد.
پارامترهای محصولات
| اندازه | ابعاد شعاعی | ابعاد محوری | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | ساعت | ه | j | ک | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
نصب و راه اندازی:
1. کلاچ را می توان به صورت افقی یا واقعی نصب کرد، اگر الکس نصب نشده باشد،
درجه هم محور بین محور محرکه و محور محرک نباید از 0.05 میلی متر تجاوز کند.
و باید از مقدار ترخیص کار σ اطمینان حاصل کند.
2. قبل از نصب کلاچ، دندان های هر دو سر باید تمیز شوند.
3. قسمت های محرک و محرک کلاچ باید در جهت محوری ثابت شوند، حرکت محوری آن مجاز نیست.
