جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری BS K RK
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: 5
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کلاچ بادامک یک طرفه سری BS K RK |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
350-80 |
گشتاور (Nm): |
37200-980000 |
وزن (کیلوگرم): |
2.3-3700 |
اندازه سوراخ (میلی متر): |
20-450 |
نام: |
کلاچ بادامک یک طرفه سری BS K RK |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
350-80 |
گشتاور (Nm): |
37200-980000 |
وزن (کیلوگرم): |
2.3-3700 |
اندازه سوراخ (میلی متر): |
20-450 |

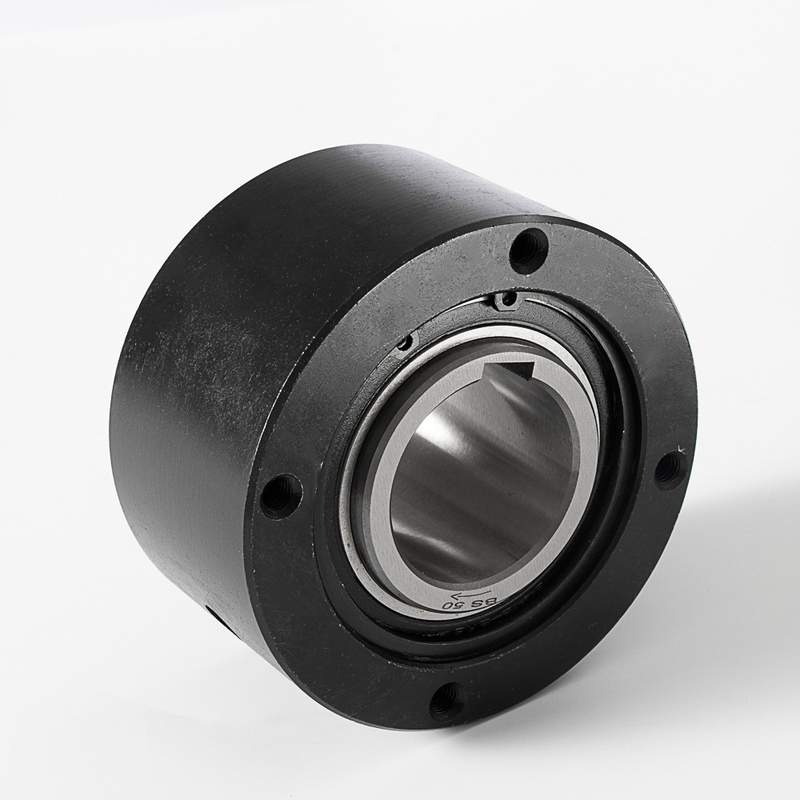

BS-K BS سری RK کاربرد بک استاپ گریس کلاچ بیش از حد روانکاری
معرفی تولید
معرفی بلبرینگ کلاچ با گشتاور بالا BS 200 برای نوار نقاله
کلاچ‌های بادامک سری BS برای کاربردهایی در نظر گرفته شده‌اند که از چرخش معکوس شفت سر نوار نقاله با سرعت آهسته جلوگیری می‌شود.
مشخصه
سری BS از ساخت بادامک یا غلتکی هستند.
طرح کامل پیشگیری از گرد و غبار برای جداسازی گرد و غبار
به دلیل توسعه و استفاده از بادامک های ویژه، محصولات از قابلیت اطمینان بالاتری برخوردار هستند.
محصولات bs30 ~ bs135 با نوع گریس آب بندی شده اند، بنابراین دیگر نیازی به گریس نیست.
محصولات انتقال هوا با سرعت پایین نصب شده بر روی محور نهایی نوار نقاله ها، پمپ ها و غیره.
سری bs-hs محصولی پرسرعت است که با فرض حفظ مزیت های سری BS، حداکثر سرعت دور آرام و گشتاور مجاز را تا حد زیادی بهبود می بخشد.
نصب و استفاده
کلاچ بدون بازگشت ویژه برای نوار نقاله.(برای سرعت کم)
نوع گریس آب بندی شده است و دیگر نیازی به گریس نیست.(مدل کوچک)
اقدامات ضد گرد و غبار ساختار دو لایه را اتخاذ کنید.
مناسبت های قابل اجرا
کلاچ طراحی شده برای جلوگیری از چرخش معکوس نوار نقاله.سری bs-hs که حداکثر سرعت دور آرام و گشتاور مجاز (برای سرعت پایین) را تا حد زیادی بهبود می بخشد اضافه شده است.
برای دور آرام با سرعت کم.
محصولات تبدیل هوا با سرعت پایین نصب شده بر روی محورهای چرخان نهایی مانند نوار نقاله ها و پمپ ها.
گشتاور: 294 ~ 686000n m30 ~ 70000kgfm
| مدل | BS200 |
| مواد | GCr15 |
| قطر داخلی | 100-200 میلی متر |
| قطر خارجی | 430 میلی متر |
| ضخامت | 145 میلی متر |
| ظرفیت گشتاور | 37200 نیوتن متر |
| سرعت بیش از حد | 100r/min |
پارامترهای محصولات
| مدل | گشتاور ظرفیت (N·m) |
حداکثر غلبه بر (r/min) مسابقه درونی |
بکشید گشتاور (N·m) |
آ | ب | سی | PCD دی |
E | اس | HM اندازه× گام × تعداد سوراخ های ضربه خورده |
گریس سوراخ پرکننده (اندازه) |
Q'ty گریس (کیلوگرم) |
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 × P2.5×10 | PT 1/4 | 0.23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 × P2.5× 8 | PT 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 × P2.5×16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 × P3.0 × 16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 × P3.0 × 16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 × P3.5×16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 × P4.0 × 16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 × P4.0 × 18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 × P4.5 × 18 | PT 1/4 | 7.2 |
| JIS جدید راه کلید JISB1301-1996 ISO R773 |
JIS قدیمی راه کلید JISB1301-1959 |
قطر سوراخ دامنه (میلی متر) |
W. Min (کیلوگرم) |
دبلیو مکس (کیلوگرم) |
| BS 30-30J | BS 30-30E | 20 تا 30 | 2.3 | 2.1 |
| BS 50-45J | BS 50-45E | 30 تا 50 | 4.7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 تا 65 | 13.0 | 11.5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 تا 75 | 14.7 | 13.1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 تا 85 | 27.2 | 24.7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 تا 95 | 32.2 | 29.4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 تا 110 | 38.6 | 34.2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 تا 135 | 76.1 | 68.0 |
| BS 160HS | BS 160HS | 100 تا 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 تا 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 تا 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 تا 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 تا 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 تا 300 | 1400 | 1300 |
| BS 350HS | BS 350HS | 250 تا 350 | 2300 | 2120 |
| BS 425HS | BS 425HS | 325 تا 425 | 3300 | 2960 |
| BS 450HS | BS 450HS | 350 تا 450 | 3700 | 3,400 |
یادداشت:
1. تلورانس حفره تمام شده Stock H7 است.
2. مواردی که با حروف برجسته برجسته شده اند، اقلام موجودی هستند، بقیه به سفارش ساخته شده اند.
3. BS Cam Clutch می تواند با توجه به مشخصات شما خسته شود.
قطر سوراخ را با تلورانس و ابعاد کلید مشخص کنید.
لطفا حتما مشخص کنید.
