جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z12A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z12A |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.42-144 کیلوگرم |
قطر خارجی: |
55-695 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
20-600 میلی متر |
گشتاور (kNm: |
7.5-1240 |
شماره مدل: |
مجموعه قفل Z12A |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.42-144 کیلوگرم |
قطر خارجی: |
55-695 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
20-600 میلی متر |
گشتاور (kNm: |
7.5-1240 |

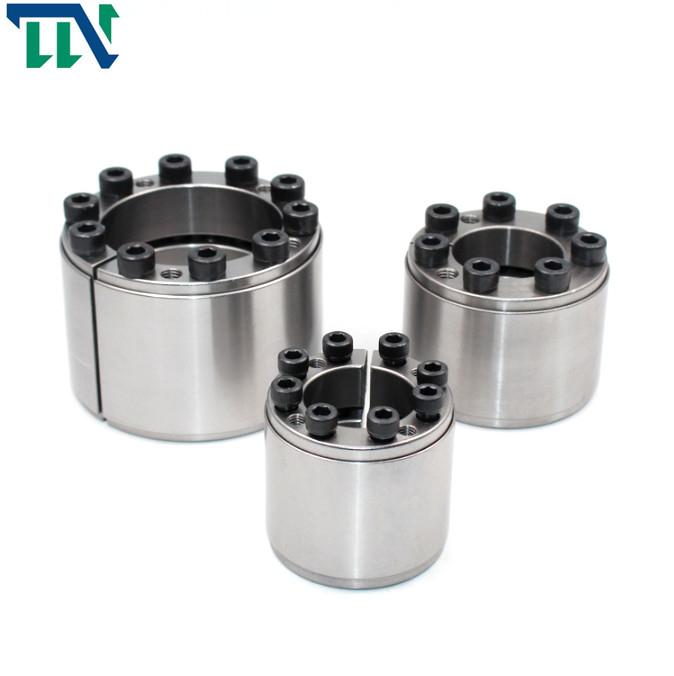

دستگاه قفل Z12A پرفروش ترین شفت قفل مونتاژ قفل
ویژگی های محصولات
Locking Assembly نوع جدیدی از اتصال است.برای ایجاد فشار مثبت بین مجموعه قفل و شفت یا بین سطح محفظه، که همراه با اصطکاک و یک دستگاه اتصال بدون کلید است که انتقال بار را انجام می دهد، به سفت کردن پیچ های با استحکام بالا متکی است.در مقایسه با روش اتصال مکانیکی سنتی تداخل عمومی بدون باند و باند دارای مزایا و ویژگی های منحصر به فرد بسیاری است:
1. ساده برای ساخت و نصب.شفت ها و سوراخ ها برای نصب مجموعه قفل نیازی به تلورانس های ساخت با دقت بالا مانند تداخل ندارند و نیازی به گرم کردن، خنک کردن یا استفاده از تجهیزات تحت فشار برای نصب مجموعه قفل نیست، فقط پیچ ها را تا مقدار گشتاور مشخص شده محکم کنید. .
2. قابلیت تعویض خوب و جداسازی آسان.هنگام جدا کردن، ابتدا پیچ تراکم را باز کنید و سپس از پیچ اجکتور برای فشار دادن تخلیه استفاده کنید تا حالت اتصال آزاد شود و مجموعه قفل از قطعات اتصال جدا شود.
3. اتصال Locking Assembly می تواند بارهای سنگین را تحمل کند.ساختار آن را می توان به سبک های مختلف تبدیل کرد.برای برآورده کردن نیازهای بار نصب، یک مجموعه قفل کافی نیست و می توان از چندین سری به صورت ترکیبی استفاده کرد.
4. اتصال Locking Assembly یک اتصال دقیق، بدون شکاف و بدون کلید است.به طور قابل اعتماد معایبی مانند تمرکز استرس و چرخاندن کلیدهای ناشی از انتقال کلید را از بین می برد.دارای مزایای موقعیت یابی راحت و سریع، عمر طولانی و خوردگی آسان نیست.در حین کار هیچ لغزشی نسبی و سایش وجود ندارد.به ویژه برای استفاده در مکانیزم های مختلف انتقال و سروو با دقت بالا مناسب است.
5. هنگامی که آستین کوپلینگ انبساط در جهت محوری نصب می شود، می تواند به راحتی اندازه موقعیت مورد نیاز جهت محوری و موقعیت نسبی قطعات را بدون هیچ گونه تثبیت محوری تنظیم کند.
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内六角螺钉پیچ سر شش گوش داخلی |
额 定 负 荷 بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||
| د | دی | من | L | L1 |
规 格 اندازه ها |
数 量 تعداد |
افتی(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55.3 67.3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96.5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110.7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
