جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z16
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z16 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.25-100.3 کیلوگرم |
قطر خارجی: |
47-710 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
20-600 میلی متر |
گشتاور (kNm: |
34-3215 |
شماره مدل: |
مجموعه قفل Z16 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.25-100.3 کیلوگرم |
قطر خارجی: |
47-710 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
20-600 میلی متر |
گشتاور (kNm: |
34-3215 |

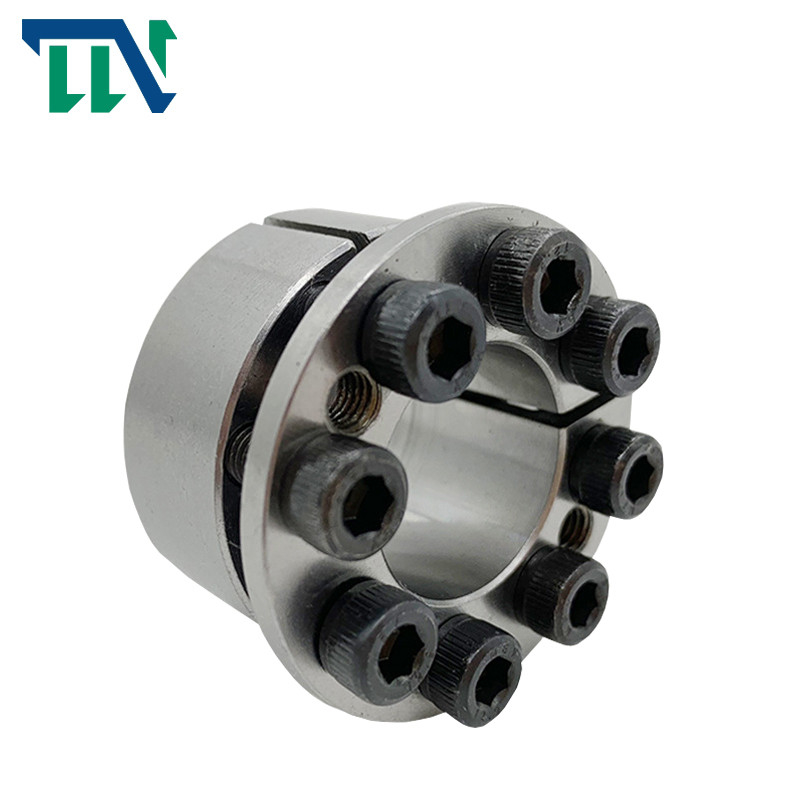

دستگاه قفل بدون کلید Z16 قفل مونتاژ قفل برقی برای چاپ
ویژگی های محصولات
|
مدل
|
عناصر قفل Z16
|
|
|
اندازه مسابقه داخلی (میلی متر)
|
20-600 میلی متر
|
|
|
اندازه نژاد بیرونی (میلی متر)
|
47-710 میلی متر
|
|
|
ضخامت (میلی متر)
|
23-113 میلی متر
|
|
|
وزن (کیلوگرم)
|
0.25-104 کیلوگرم
|
|
هدف اصلی آستین انبساط جایگزینی عملکرد اسپلاین ها و کلیدهای تکی است تا اتصال بین قطعات (مانند چرخ دنده ها، فلایویل ها، قرقره ها و غیره) و شفت برای انتقال بار را محقق کند.
هنگامی که از آن استفاده می شود، از طریق عمل پیچ و مهره های با استحکام بالا، نیروی نگهدارنده عظیمی بین حلقه داخلی و شفت و بین حلقه بیرونی و توپی ایجاد می شود.هنگامی که تحت بار است، گشتاور، نیروی محوری یا بار ترکیبی از این دو توسط فشار ترکیبی منتقل می شود.
آستین انبساط و قطعات و نیروی اصطکاک همراه آن.
روش نصب
1. ابتدا سطح مجموعه قفل و سطح اتصال قسمت متصل را پاک کنید و یک لایه نازک روغن روان کننده (بدون دی سولفید مولیبدن یا افزودنی های سیلیکون) به طور یکنواخت بمالید.
2. قسمت متصل شده را روی شفت فشار دهید تا به موقعیت مشخص شده در طرح برسد.مجموعه قفلی را که پیچ را باز می کند به آرامی در فضای اتصال نصب کنید تا از شیب قسمت متصل جلوگیری شود و سپس با دست پیچ را محکم کنید.
3. آچار گشتاور باید برای قفل کردن پیچ های مونتاژ استفاده شود.پیچ ها را به صورت مورب، متقاطع و یکنواخت ببندید و مراحل زیر را دنبال کنید: (1) با مقدار 1 / MA سفت کنید.(2) با مقدار 1 / 2 میلی آمپر سفت کنید.(3) با مقدار Ma سفت کنید.(4) همه پیچ ها را با مقدار Ma بررسی کنید.
پارامترهای محصولات
|
قطر
|
بار نامی
|
重量G (کیلوگرم)
|
|||||||
|
د
|
دی
|
L1
|
L2
|
L3
|
L4
|
L5
|
Ft
|
کوه
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0.28
|
28
|
0.26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0.31
|
28
|
0.25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0.34
|
28
|
0.28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0.35
|
28
|
0.3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0.52
|
37
|
0.32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0.56
|
37
|
0.31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0.74
|
42
|
0.34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0.93
|
46
|
0.38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1.56
|
69
|
0.64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0.69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2.4
|
86
|
0.75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2.6
|
86
|
0.8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3.4
|
104
|
0.85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4.8
|
137
|
1.56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5.15
|
137
|
1.65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6.05
|
151
|
1.73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1.83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7.4
|
164
|
1.91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7.8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10.3
|
207
|
2.68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11.4
|
207
|
2.9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15.8
|
263
|
3.1
|
|
130
|
180
|
38
|
33
|
43
|
55
|
5
|
19.5
|
301
|
4.25
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4.5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25.4
|
338
|
4.8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6.8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41.8
|
464
|
7.1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51.4
|
541
|
9.6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12.7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13.8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14.8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22.2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23.6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33.4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35.3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51.5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53.8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56.3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74.8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77.8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91.6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94.7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97.9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
