Z14 قفل بدون کلید مجموعه دستگاه قفل ابزار برای ماشین ابزار

Brand Name:	Tianniu
Model Number:	Z14
MOQ:	2
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	L/C، D/A، D/P، D/P، T/T، Western Union، MoneyGram

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

شماره مدل:

مجموعه قفل Z14

مواد:

فولاد بلبرینگ GCr15

وزن:

0.09-0.46 کیلوگرم

قطر خارجی:

25-72 میلی متر

ضخامت (میلی متر):

60-155

اندازه سوراخ:

14-65 میلی متر

گشتاور (kNm:

9.2-38.9

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

1000 در ماه

برجسته کردن:

Z14 بسته بندی بدون کلید

ماشین آلات بدون کلید

ماشین آلات قفل ساز

Product Description

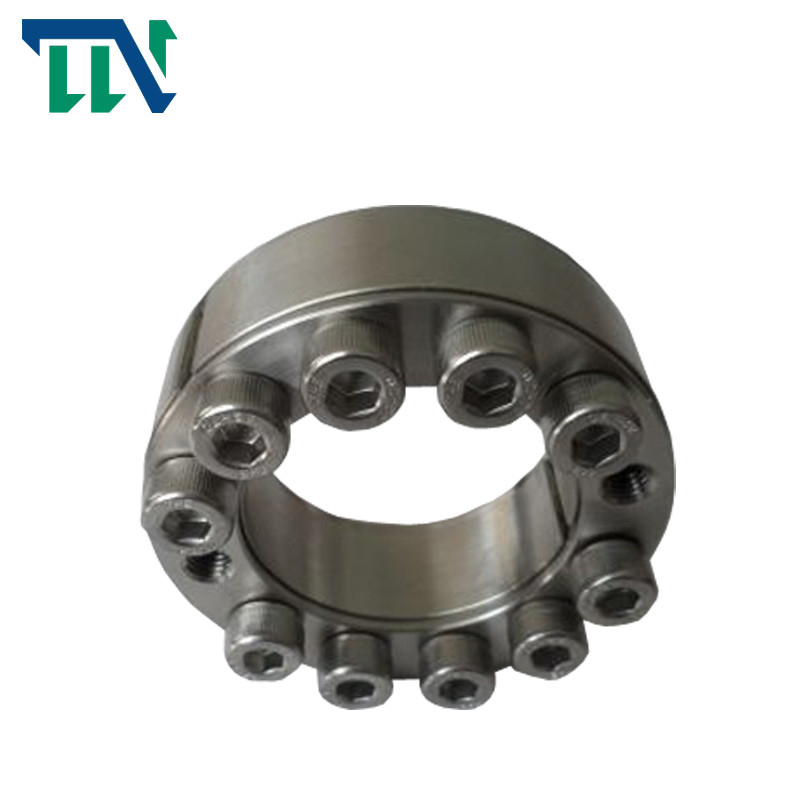

Z14 قفل بدون کلید مجموعه دستگاه قفل ابزار برای ماشین ابزار

ویژگی های محصولات

هدف اصلی آستین انبساط جایگزینی عملکرد اسپلاین ها و کلیدهای تکی است تا اتصال بین قطعات (مانند چرخ دنده ها، فلایویل ها، قرقره ها و غیره) و شفت برای انتقال بار را محقق کند.

هنگامی که از آن استفاده می شود، از طریق عمل پیچ و مهره های با استحکام بالا، نیروی نگهدارنده عظیمی بین حلقه داخلی و شفت و بین حلقه بیرونی و توپی ایجاد می شود.هنگامی که تحت بار است، گشتاور، نیروی محوری یا بار ترکیبی این دو توسط فشار ترکیبی آستین انبساط و قطعات و نیروی اصطکاک همراه منتقل می شود.

مدل		عناصر بستن مخروطی Z14
فشار روی شفت (N/mm2)		120
فشار روی توپی (N/mm2)		92-108
بار نامی (kN.m)	زور	9.2-38.9
	گشتاور	64-1265
اندازه مسابقه داخلی (میلی متر)		14-65
اندازه نژاد بیرونی (میلی متر)		25-72
ضخامت (میلی متر)		16-20
وزن (کیلوگرم)		0.091-0.46

اقدامات احتیاطی ایمنی و استفاده مجدد

1. اگر این محصول در ماشین آلات بالابر استفاده می شود یا روی ماشین آلات بارگیری می شود، باید وسایل ایمنی را برای اطمینان از ایمنی تنظیم کنید.

2. شل کردن پیچ ها در زیر بار مطلقاً ممنوع است.

در طول استفاده مجدد، مجموعه قفل تنها پس از تأیید عدم وجود کثیفی، خوردگی و آسیب قابل استفاده است.نمره 12.9 است

پارامترهای محصولات

基本尺寸 ابعاد اساسی								内六角螺钉پیچ سر شش گوش داخلی			额定负荷 بار نامی		Pf (N/mm2)	جی (کیلوگرم)
د	دی	دکتر	دی₁	L	L₀	L₁	L₂	规格 اندازه ها	数量 تعداد	م_آ N·m	اف_تی(kN)	م_تی(kN·m)
میلی متر								规格 اندازه ها	数量 تعداد	م_آ N·m	اف_تی(kN)	م_تی(kN·m)
14												64	109	0.091
16 18	25	33	42	16	20	26	30	M4	4	2.9	9.20	74 82	95 85	0.082 0.072
19												87	80	0.068
20												150	124	0.113
22	30	39	50	16	20	26	31	M5	4	6	ساعت 15.00	165	113	0.110
24												180	104	0.088
25												187	100	0.144
28	36	45	55	16	20	26	31	M5	4	6	ساعت 15.00	210	89	0.121
30												225	83	0.105
32												240	77	0.200
35	42	51	62	16	20	28	33	M5	4	6	ساعت 15.00	260	71	0.730
36												270	69	0.162
38	44	54	66	16	20	28	34	M6	4	10	21.20	400	93	0.182
40	48	58	70	16	20	28	34	M6	4	10	21.20	425	88	0.223
42	48	58	70	16	20	28	34	M6	4	10	21.20	446	83	0.191
45	55	67	82	20	25	35	43	M8	4	25	38.90	875	115	0.400
48	55	67	82	20	25	35	43	M8	4	25	38.90	935	107	0.350
50	62	74	89	20	25	35	43	M8	4	25	38.90	974	103	0.500
55	62	74	89	20	25	35	43	M8	4	25	38.90	1070	94	0.410
60	72	84	99	20	25	35	43	M8	4	25	38.90	1165	86	0.580
65	72	84	99	20	25	35	43	M8	4	25	38.90	1265	79	0.460

Z14 قفل بدون کلید مجموعه دستگاه قفل ابزار برای ماشین ابزار 0
