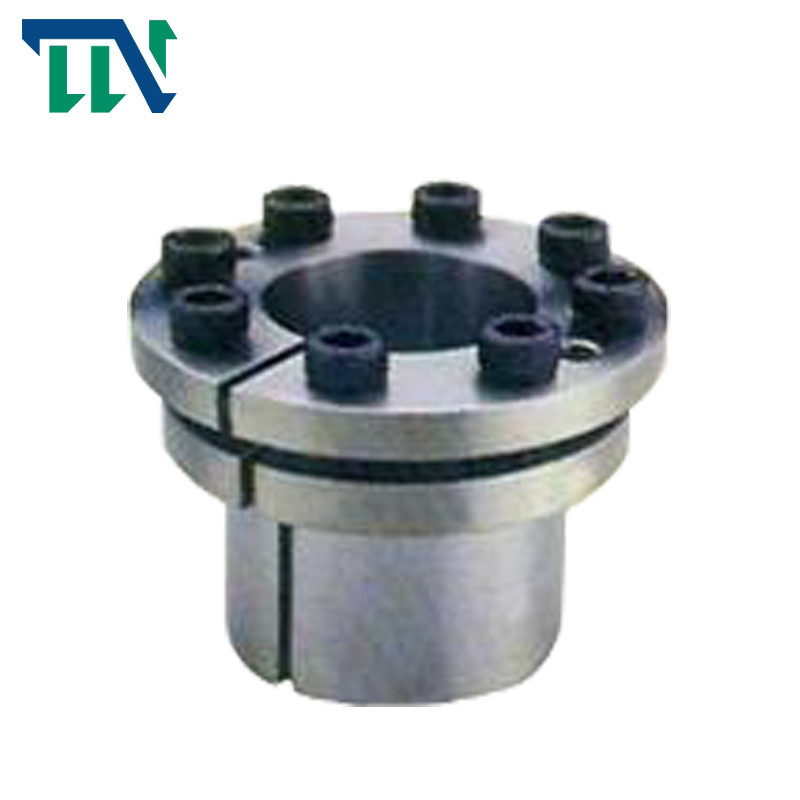

Tollok Tlk110 25x34 50x65 19x27 قفل مونتاژ خود مرکز

Name: Tollok Tlk110 25x34 50x65 19x27 قفل مونتاژ خود مرکز
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: سری TLK110
Price: 50.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO-9001

شماره مدل: سری TLK110

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 2

قیمت: negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-7 روز کاری

شرایط پرداخت: L/C، D/A، D/P، Western Union، MoneyGram

قابلیت ارائه: 1000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            tlk110 12x18 Tianniu,tlk110 50x65 Tianniu,tlk110 14x23 Tianniu, tlk110 50x65 Tianniu, tlk110 14x23 Tianniu


شماره مدل:	مجموعه قفل TLK110	مواد:	فولاد بلبرینگ GCr15
اندازه سوراخ:	14-90 میلی متر	وزن:	0.15-4.2 کیلوگرم
قطر خارجی:	23-112 میلی متر	اندازه:	M4 M6 M8 M10
گشتاور (kNm:	0.1-12.75

شماره مدل:	مجموعه قفل TLK110
مواد:	فولاد بلبرینگ GCr15
اندازه سوراخ:	14-90 میلی متر
وزن:	0.15-4.2 کیلوگرم
قطر خارجی:	23-112 میلی متر
اندازه:	M4 M6 M8 M10
گشتاور (kNm:	0.1-12.75

توضیحات

Tollok Tlk110 25x34 50x65 19x27 قفل مونتاژ خود مرکز

دستگاه قفل شفت استاندارد بلبرینگ مهره قفل TLK110

معرفی محصولات

اتصال مونتاژ قفل یک اتصال دقیق، بدون شکاف و بدون کلید است. به طور قابل اعتماد معایبی مانند تمرکز استرس و چرخاندن کلیدهای ناشی از انتقال کلید را از بین می برد.دارای مزایای موقعیت یابی راحت و سریع، عمر طولانی و خوردگی آسان نیست.در حین کار هیچ لغزشی نسبی و سایش وجود ندارد.به ویژه برای استفاده در مکانیزم های مختلف انتقال و سروو با دقت بالا مناسب است

عیب و درمان

با توجه به انتقال طولانی مدت گشتاور زیاد در کار، آستین انبساط به راحتی باعث تغییر شکل خستگی فلز می شود و در نتیجه باعث سایش خستگی بین آستین انبساط و اتصال دهنده ها می شود.در عین حال به دلیل بزرگ بودن دستگاه زینترینگ تعمیر آن مشکل است.برای رفع این مشکلات می توان از کامپوزیت های پلیمری برای تعمیر در محل استفاده کرد.رابطه تطابق بین قطعات و وضعیت کار و سایش تجهیزات به طور کلی رابطه متناظری بین قطعات و فرآیند تعمیر قالب دارد.

تعمیر به طور عمده به مراحل زیر تقسیم می شود: ابتدا قسمت های فرسوده ژورنال و سوراخ داخلی چرخ دنده تمیز، خشک و زبر شده و رنگ فلز اصلی در معرض دید قرار می گیرد.سطح قطر شفت با مواد تعمیر فلز پلیمری 2211f پوشیده شده است، با یک خط کش خراشیده شده و جامد می شود.سطح سوراخ داخلی چرخ دنده باید درمان شود، و مواد تعمیر فلز پلیمری باید برای صاف و جامد کردن اثر سایش اعمال شود.پس از گرم شدن و جامد شدن مواد، سطح مواد صیقلی و تراز می شود و حلقه داخلی مجموعه قفل به عنوان قالب استفاده می شود.

قسمت تعمیر شده سطح قطر شفت را با اندازه مناسب قرار دهید، لبه پا را جلا دهید و سپس اندازه تعمیر شده را اندازه بگیرید.در نهایت، حلقه های داخلی و خارجی مجموعه قفل با مواد تعمیر فلز پلیمری برای مونتاژ عمومی پوشیده شده است.

ویژگی های محصولات

مدل		مجموعه قفل RLK603
بار نامی (kN.m)	زور	5-3500
	گشتاور	0.025-517
اندازه مسابقه داخلی (میلی متر)		14-360
اندازه نژاد بیرونی (میلی متر)		38-590
ضخامت (میلی متر)		15-175
وزن (کیلوگرم)		0.1-186

پارامترهای محصولات

基本尺寸 ابعاد اساسی									内六角螺钉پیچ سر شش گوش داخلی		额定负荷 بار نامی		Pf (N/mm2) A/B	م_آ (N·m)	جی (کیلوگرم)
د	دی	د₀	L₀	L	L₁	L₂	دی₁	دی₂	规格 اندازه ها	数量 تعداد	اف_تی(kN) A/B	م_تی(kN·m) A/B
میلی متر									规格 اندازه ها	数量 تعداد	اف_تی(kN) A/B	م_تی(kN·m) A/B
14	23	28.5	23	14	26	30	38	33	M4		15.5/9.7	0.108/0.068	210/132	4.9	0.15
15	24	32	29	16	36	42	45	40	M6	4	35.5/22.4	0.285/0.179	307/193	17	0.25
16	24	32	29	16	36	42	45	40	M6		35.5/22.4	0.285/0.179	328/206	17	0.26
18	26	34					47	42				0.320/0.200	290/184		0.27
19	27	35	34	18	41	47	49	43	M6	4	35.5/22.4	0.335/0.212	276/174	17	0.30
20	28	36					50	44				0.350/0.224	262/165		0.31
22	32	40					54	48		6		0.353/0.231	155/101		0.38
24	34	42					56	50		6		0.636/0.400	237/149		0.38
25	34	42	41	25	48	54	56	50	M6	6	53.4/33.6	0.665/0.420	228/143	17	0.40
28	39	47	41	25	48	54	61	55	M6	6	53.4/33.6	0.745/0.470	204/128	17	0.41
30	41	49					61	57		6		0.795/0.500	189/119		0.47
32	43	51					65	59		8		1.136/0.715	237/149		0.48
35	47	54					69	62				1.160/0.735	152/99		0.63
38	50	58	45	32	52	58	72	66	M6	8	71.3/44.8	1.223/0.797	140/92	17	0.67
40	53	61	45	32	52	58	75	69	M6	8	71.3/44.8	1.287/0.840	133/87	17	0.74
42	55	63					78	71				1.352/0.881	127/82		0.78
45	59	69.5					86	80				2.677/1.745	155/102		1.23
48	62	71.5	64	45	72	80	87	81	M8	8	119/77.6	2.855/1.860	145/92	41	1.24
50	65	75.5					92	86				2.975/1.940	140/92		1.40
55	71	81.5					98	92				3.680/2.400	117/77		1.70
60	77	87.5	74	55	82	90	104	98	M8	9	133/87.2	4.015/2.620	107/70	41	1.90
65	84	94.5					111	105				4.350/2.840	100/65		2.20
70	90	101.5					119	113		9	212/139	7.440/4.850	123/81		3.05
75	95	107.0					126	119		9	212/139	7.970/5.200	114/75		3.32
80	100	112.5	87	65	97	107	131	125	M10	12	283/184	11.335/7.39	144/94	83	3.50
85	106	118.5					137	131		12	283/184	12.040/7.85	135/88		3.81
90	112	124.5					144	137		12	283/184	12.750/8.32	128/83		4.20
