جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری AA
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
مواد بلبرینگ یاتاقان کلاچ سری AA |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
47-190 |
گشتاور (Nm): |
17-5813 |
وزن (کیلوگرم): |
0.23-6 |
اندازه سوراخ (میلی متر): |
15-70 |
نام: |
مواد بلبرینگ یاتاقان کلاچ سری AA |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
47-190 |
گشتاور (Nm): |
17-5813 |
وزن (کیلوگرم): |
0.23-6 |
اندازه سوراخ (میلی متر): |
15-70 |

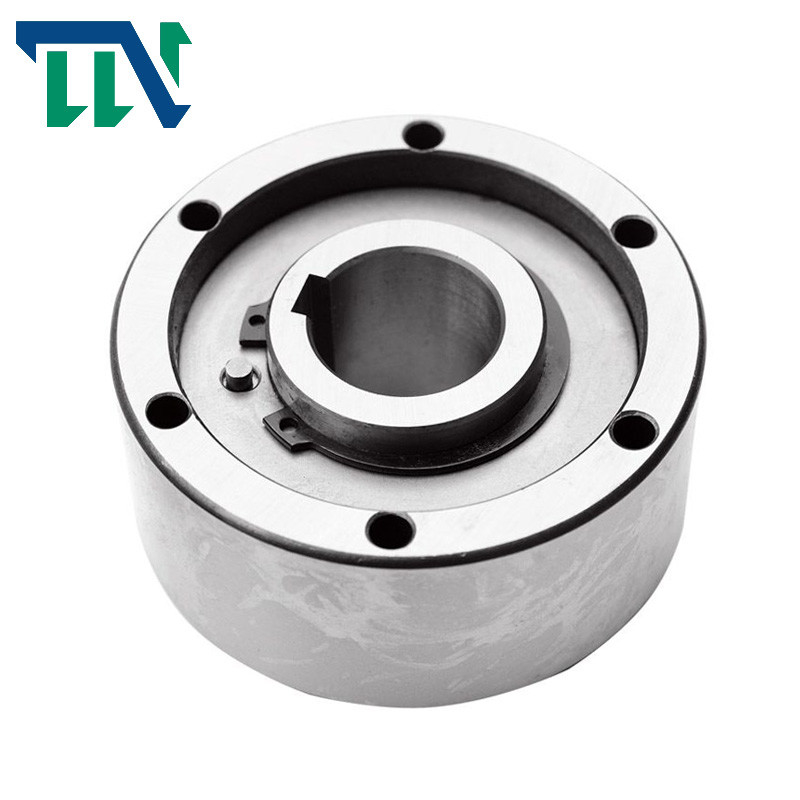

بلبرینگ یاتاقان بلبرینگ کلاچ سری AA یک طرفه
معرفی تولید
رولبرینگ نوعی بلبرینگ است.هنگامی که ژورنال می چرخد، با بسیاری از غلتک هایی که معمولاً روی حلقه مکان یابی نصب می شوند، تماس محیطی برقرار می کند.رولبرینگ ها می توانند از طریق پیش بارگذاری به دقت و استحکام خوبی دست یابند.حلقه داخلی با مخروطی نیز می تواند برای تنظیم دلخواه فاصله کاری بلبرینگ استفاده شود.این راه حل می تواند به طور کامل نیاز به فاصله صفر از بلبرینگ درام دستگاه چاپ را برآورده کند
نوع AA یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.
این طرح می تواند ناهماهنگی محوری نژاد داخلی و خارجی ± S/2 را بپذیرد.
روغن کاری و آب بندی نیز باید توسط نصب انجام شود.
روانکاری استاندارد روغن است.
مسابقه داخلی به شفت کلید خورده است.مناسب برای مرکزیت نژاد بیرونی باید با تحمل H7 باشد.
اتصال نژاد بیرونی از طریق پیچ و مهره به درجه 10.9 یا بهتر است
پارامترهای محصولات
| اندازه | TK1 | سرعت بیش از حد | وزن |
بکشید گشتاور |
||||||||||
| dH7 | نیمکس 2) | Namax3) | 7 درهم | D5 | D6 | D3 | ز | O | L | f | س | (کیلوگرم) | TR | |
| (میلی متر) | (Nm) | (دقیقه-1) | (دقیقه-1) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
یادداشت
1) T max = 2 ×T KN
2) غلبه نژاد درونی
3) غلبه بر نژاد بیرونی
راه کلید به DIN 6885.1
