جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GFK
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
GFK Sprag نوع یک کلاچ بک استاپ با سرعت بالا |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
5500-3400 |
گشتاور (Nm): |
51-460 |
وزن (کیلوگرم): |
0.09-0.36 |
اندازه سوراخ (میلی متر): |
37-72 |
نام: |
GFK Sprag نوع یک کلاچ بک استاپ با سرعت بالا |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
5500-3400 |
گشتاور (Nm): |
51-460 |
وزن (کیلوگرم): |
0.09-0.36 |
اندازه سوراخ (میلی متر): |
37-72 |

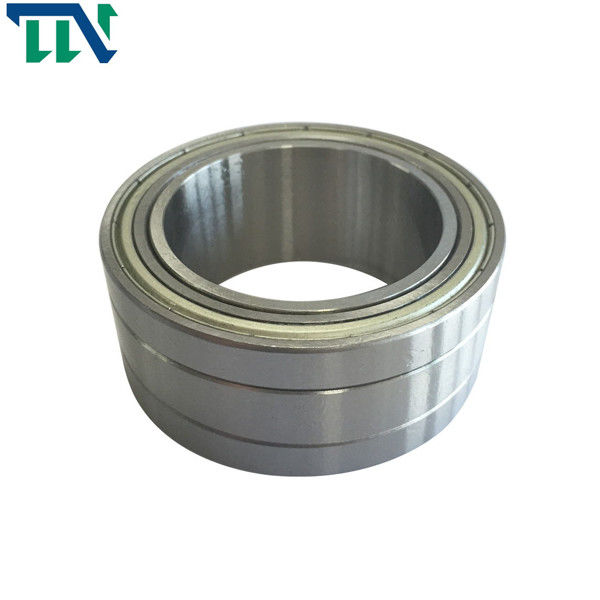

GFK Sprag نوع یک کلاچ بک استاپ با سرعت بالا
معرفی تولید
بلبرینگ نوعی بلبرینگ نورد است.توپ بین حلقه فولادی داخلی و حلقه فولادی بیرونی نصب می شود و می تواند بار زیادی را تحمل کند.بلبرینگ نیز نامیده می شود
بلبرینگ عمدتاً از چهار عنصر اصلی تشکیل شده است: توپ، حلقه داخلی، حلقه بیرونی و نگهدارنده که به عنوان قفس یا نگهدارنده نیز شناخته می شود.
هدف از یاتاقان توپ تعیین موقعیت نسبی دو قسمت (معمولا یک شفت و یک محفظه) و اطمینان از چرخش آزاد آنها در حین انتقال بار بین آنهاست.در سرعت‌های چرخشی بالا (مثلاً در بلبرینگ‌های ژیروسکوپی) این کاربرد را می‌توان گسترش داد تا شامل چرخش آزاد با ساییدگی کم در یاتاقان شود.برای رسیدن به این حالت، دو قسمت یاتاقان توسط یک لایه سیال چسبنده به نام فیلم روان کننده الاستو هیدرودینامیک از هم جدا می شوند.
نوع GFK یک چرخ آزاد از نوع اسپراگ است که در یک بلبرینگ سری 59 ادغام شده است.این طراحی ظرفیت گشتاور بالایی را برای حداقل قطر خارجی فراهم می کند.این یک نوع پشتیبانی از یاتاقان است، گریس تحویلی روغن کاری شده است.روغن کاری حمام روغن نیز امکان پذیر است.هر نوع روغن کاری، مهر و موم باید ارائه شود، همانطور که در صفحه بعد نشان داده شده است.انتقال گشتاور باید توسط یک مجموعه مناسب پرس به داخل محفظه بیرونی سفت و سخت با تحمل R6 و روی شفت با تحمل p5 تضمین شود.فاصله شعاعی اولیه برای در نظر گرفتن این تناسب پرس سنگین ارائه شده است.محدوده دمای کارکرد: -20 تا +100 درجه سانتیگراد.پیک تا +120 درجه سانتی گراد برای دوره های کوتاه قابل قبول است.لطفا برای دماهای بالاتر با ما تماس بگیرید.
| مورد | کلاچ بک استاپ GFK40 |
| نام تجاری | SUMA یا OEM |
| دقت، درستی | P6 |
| تایپ کنید | اسپراگ |
| سری بلبرینگ | 5904-5910 |
| بوره دیا. | 20-50 میلی متر |
| دیا بیرونی. | 37-72 میلی متر |
| گشتاور | 51-460 نیوتن متر |
| سرعت بیش از حد مسابقه درونی | 3400-5500 دقیقه-1 |
| سرعت بیش از حد مسابقه بیرونی | 2200-4000 دقیقه-1 |
| وزن | 0.09-0.36 کیلوگرم |
| بندر | شانگهای؛ نینگبو |
| زمان تحویل | 7-10 روز |
پارامترهای محصولات
| تایپ کنید | اندازه | سری بلبرینگ | سرعت بیش از حد | قطر خارج | ارتفاع | تحمل بارها | وزن | ||||||
| Rollers dyn. |
توپ ها دین |
غلتک اسtat |
توپ ها اسtat |
||||||||||
|
GFK |
د (میلی متر) |
تیKN1) (Nm) |
nimax2) (دقیقه-1) |
nآمکس3) (دقیقه-1) |
دی (میلی متر) |
L (میلی متر) |
r (میلی متر) |
سی (N) |
سی (N) |
سی0 (N) |
سی0 (N) |
(کیلوگرم) |
|
| 20 | 5904 | 51 | 5500 | 4000 | 37 | 23 | 0.5 | 5600 | 4400 | 2900 | 2750 | 0.09 | |
| 25 | 5905 | 65 | 5300 | 3800 | 42 | 23 | 0.5 | 6300 | 5300 | 3450 | 3350 | 0.11 | |
| 30 | 5906 | 95 | 5000 | 3500 | 47 | 23 | 0.5 | 7700 | 5500 | 4600 | 3650 | 0.13 | |
| 35 | 5907 | 204 | 4600 | 3200 | 55 | 27 | 1 | 8200 | 8500 | 5200 | 5700 | 0.20 | |
| 40 | 5908 | 315 | 4200 | 3000 | 62 | 30 | 1 | 8650 | 9300 | 5750 | 6700 | 0.30 | |
| 45 | 5909 | 370 | 3800 | 2500 | 68 | 30 | 1 | 9200 | 9700 | 6350 | 7300 | 0.34 | |
| 50 | 5910 | 460 | 3400 | 2200 | 72 | 30 | 1 | 9650 | 10000 | 6950 | 7800 | 0.36 | |
نمونه نصب:
