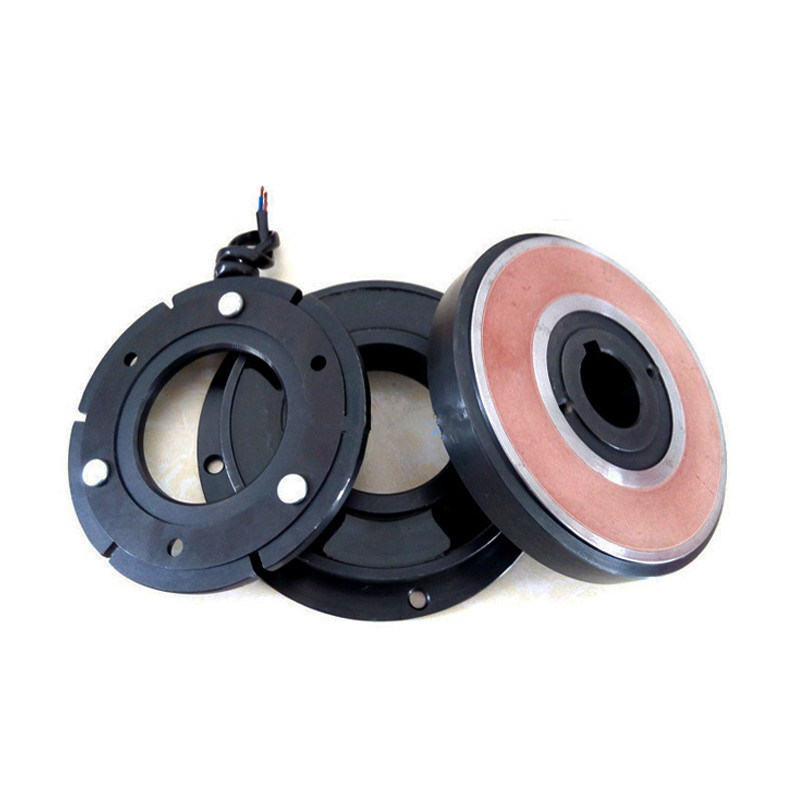

DLD1-100T DLD1-160A کلاچ الکترومغناطیسی اتوماتیک 24vDC ماشین آلات نساجی

Brand Name:	Tianniu
Model Number:	دی سی
MOQ:	1 عدد
قیمت:	negotiable
Delivery Time:	5-10 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

CGS

نام:

ترمز الکترومغناطیسی صنعتی DLD1 eries

قطر داخلی:

27.5-265 میلی متر

قطر بیرونی: 85-253 میلی متر:

61-460 میلی متر

طول:

34.5-70.5 میلی متر

ضمانتنامه:

12 ماه

پشتیبانی سفارشی:

OEM، ODM

وزن:

0.57-34 کیلوگرم

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

DLD1-100A

DLD1-160AT

کلاچ برقی 24 ولت

Product Description

کلاچ الکترومغناطیسی 24-110 ولت DC نوع DLD1 برای ماشین آلات نساجی

ترمز الکترومغناطیسی

معرفی محصولات

کلاچ الکترومغناطیسی برای کنترل کوپلینگ و جداسازی کلاچ به سیم پیچ متکی است.

کلاچ الکترومغناطیسی را می توان به موارد زیر تقسیم کرد: کلاچ الکترومغناطیسی یکپارچه خشک، چند تکه خشک

کلاچ الکترومغناطیسی، کلاچ الکترومغناطیسی چند تکه مرطوب، کلاچ پودری مغناطیسی، لغزش

کلاچ الکترومغناطیسی و غیره.حالت کار کلاچ الکترومغناطیسی را می توان تقسیم کرد

به: ترکیب قدرت و ترکیب قدرت.

این عمدتا از یوغ با سیم پیچ، آرمیچر قابل تنظیم، اتصال تشکیل شده است

از گروه صفحه اصطکاکی، آستین مسی، فنر برگشتی و حلقه لغزنده تشکیل شده است.گروه صفحه اصطکاکی شامل چندین صفحه اصطکاکی بیرونی و صفحات اصطکاکی داخلی است

صفحات اصطکاک داخلی و خارجی به طور متناوب روی دندانه های بیرونی یوغ چیده شده اند.شش شیار باز در محیط بیرونی ورق بیرونی

می تواند آزادانه روی شش پنجه متصل حرکت کند.دندان های داخلی در محیط داخلی صفحه داخلی می توانند آزادانه روی دندان های بیرونی یوک حرکت کنند.

هنگامی که سیم پیچ کلاچ انرژی می گیرد، نیروی الکترومغناطیسی برای جذب آرمیچر به سمت یوغ و فشرده شدن گروه صفحه بین آنها ایجاد می شود.

گشتاور از طریق اصطکاک بین صفحات داخلی و خارجی از یوغ به کوپلینگ یا از کوپلینگ به یوغ منتقل می شود.

تا به انتقال قدرت پی ببریم.هنگامی که سیم‌پیچ کلاچ برق می‌گیرد، نیروی الکترومغناطیسی ناپدید می‌شود و فنر برگشتی آرمیچر را به فنر می‌رساند.

بازگشت به موقعیت قبل از روشن شدن، گروه صفحه اصطکاکی یک حالت شل طبیعی را ارائه می دهد تا انتقال گشتاور را خاتمه دهد.

پارامترهای محصولات

اندازه	نرخ گشتاور دینمیل N.m	گشتاور ساکن N.m	ولتاژ نامی DC V	توان مصرفی کویل (20 درجه) وات	حداکثر دور مجاز (r/min)
DLD1-100	1000	1100	24/110	125	1500
DLD1-100A	1000	1100	24/110	125	1500
DLD1-100T	1000	1100	24/110	125	1500
DLD1-160A	1600	1760	110	151	1500
DLD1-160AT	1600	1760	110	151	1500

اندازه	ابعاد شعاعی (mm)			ابعاد محوری (میلی متر)
اندازه	D1	D2	D3	L	L1	L2	L3	δ
DLD1-100	420	170	90	212	105	75	0.7	0.8±0.1
DLD1-100A	420	170	90	212	105	75	0.7	0.8±0.1
DLD1-100T	420	170	60	216	117	58	0.7	0.8±0.1
DLD1-160A	480	200	110	259	110	100	0.8	1±0.1
DLD1-160AT	480	200	100	270	110	110	0.8	1±0.1

نمونه نصب:
