جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: LM12
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |
کوپلینگ شفت LMS Plum |
ضمانتنامه: |
12 ماه |
اندازه سوراخ: |
80-130 میلی متر |
طول: |
115 میلی متر |
وزن: |
1.751 کیلوگرم |
توکه: |
12500 تن /N·m |
مدل: |
کوپلینگ شفت LMS Plum |
ضمانتنامه: |
12 ماه |
اندازه سوراخ: |
80-130 میلی متر |
طول: |
115 میلی متر |
وزن: |
1.751 کیلوگرم |
توکه: |
12500 تن /N·m |

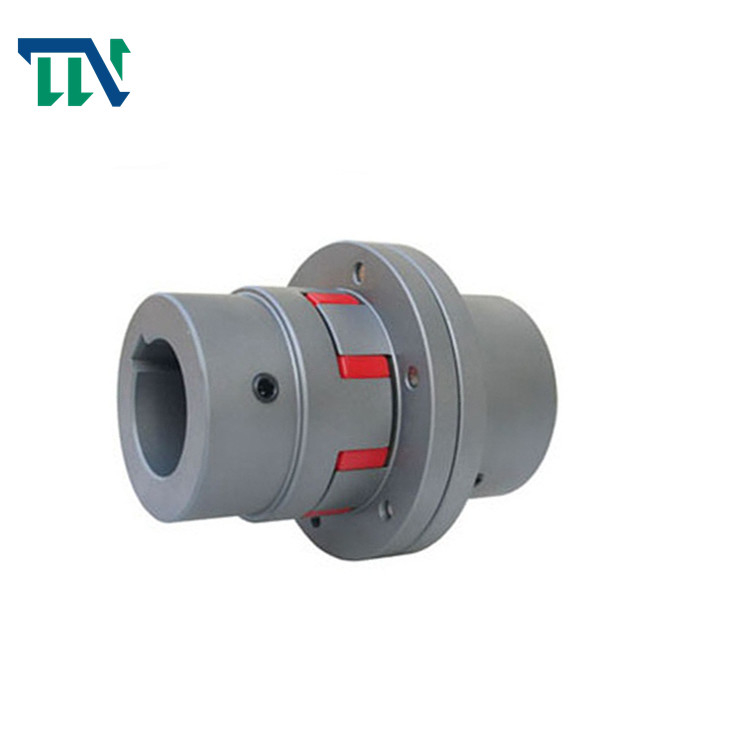

LMD12 Plum Blossom Elastic Coupling Jaw Flexible for Textile Hosting
ویژگی های محصولات
دامنه کاربرد و ویژگی های عملکرد کوپلینگ الاستیک quncunx سری mlZ:
1. کوپلینگ الاستیک quncunx سری MlZ عمدتاً توسط دو دندان محدب مشبک شده و برای انتقال گشتاور تحت اکستروژن شعاعی قرار می گیرد.هنگامی که دو محور نسبتاً افست شوند، عنصر الاستیک تغییر شکل الاستیک مربوطه را خواهد داشت و نقش جبران خودکار را ایفا می کند.
2. کوپلینگ الاستیک Quincunx عمدتا برای مکان های کاری با شروع مکرر، چرخش رو به جلو و معکوس، سرعت متوسط بالا، گشتاور متوسط و قابلیت اطمینان بالا مانند متالورژی، معدن، نفت، صنایع شیمیایی، بالا بردن، حمل و نقل، صنایع سبک، نساجی، مناسب است. پمپ آب، فن و غیره دمای محیط کار - 35 ℃ ~ + 80 ℃، گشتاور اسمی انتقال 25 ~ 12500 نانومتر و سرعت مجاز 1500 ~ 15300r / دقیقه است.
3. کوپلینگ الاستیک quncunx در مقایسه با سایر کوپلینگ ها دارای موارد زیر است
مشخصات:
1. عملیات پایدار و قابل اعتماد، با میرایی ارتعاش خوب، بالش و عملکرد عایق الکتریکی.
2. ساختار ساده، اندازه شعاعی کوچک، وزن سبک و گشتاور کوچک اینرسی.برای موقعیت های با سرعت متوسط و بالا مناسب است.
3. دارای قابلیت جبران محوری، شعاعی و زاویه ای بزرگ است.
4. عنصر الاستیک پلی اورتان با استحکام بالا دارای مزایای مقاومت در برابر سایش، مقاومت در برابر روغن، ظرفیت باربری زیاد، عمر طولانی، ایمنی و قابلیت اطمینان است.
5. کوپلینگ نیازی به روغن کاری ندارد، با حجم کار تعمیر و نگهداری کمتر، و می تواند به طور مداوم برای مدت طولانی کار کند.
پارامترهای محصولات
| تایپ کنید | گشتاورTn /N·m | دور در دقیقه[n]/ r·min-1 | اندازه سوراخ d1,d2,dz |
L | L0 | دی | D1 | تایپ کنید | متر بر کیلوگرم | I/kg·m2 | |
| سختی | |||||||||||
| a (HA) | b (HD) | ||||||||||
| 80±5 | 5±60 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
