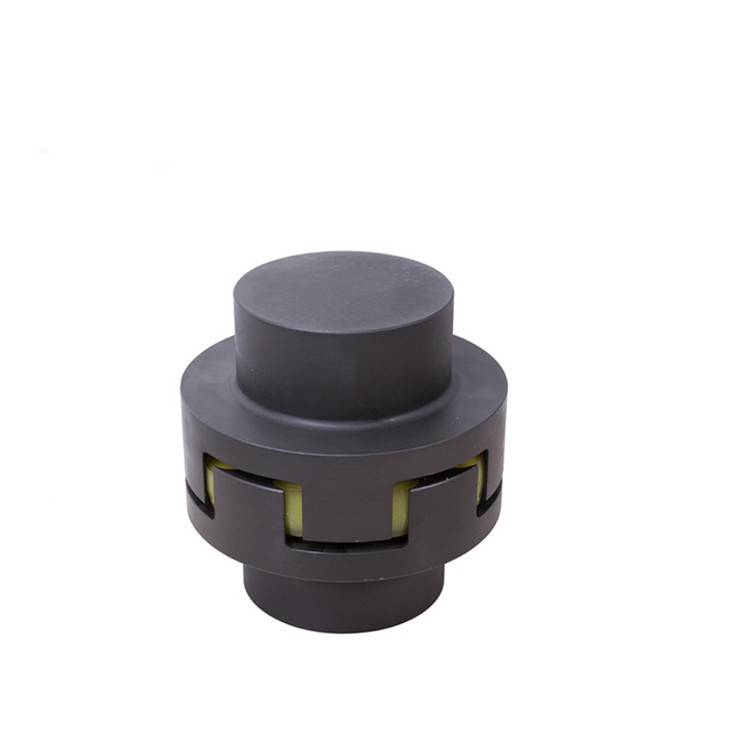

کاهنده اتصال شفت اسپایدر Plum انعطاف پذیر 22mm 24mm LM4 MIS 4

LM 4 MIS 1 جفت الاستیک فکی شکل انعطاف پذیر برای پمپ

کوپلینگ شکوفه آلو از نوع چرخ ترمز اسپلیت Lmz-i از دو نیمه کوپلینگ با شکل یکسان پنجه ها، چرخ های ترمز و عناصر الاستیک تشکیل شده است.عناصر الاستیک شکوفه آلو بین پنجه های دو نیمه کوپلینگ قرار می گیرند تا اتصال دو نیمه کوپلینگ را درک کنند.

(1) عملکرد پایدار و قابل اعتماد، با میرایی ارتعاش خوب، بالش و عملکرد عایق الکتریکی.

(2) ساختار ساده، اندازه شعاعی کوچک، وزن سبک و گشتاور کوچک اینرسی.برای موقعیت های با سرعت متوسط ​​و بالا مناسب است.

(3) دارای قابلیت جبران بزرگ محوری، شعاعی و زاویه ای است.

(4) عنصر الاستیک پلی اورتان با استحکام بالا دارای مزایای مقاومت در برابر سایش، مقاومت در برابر روغن، ظرفیت باربری زیاد، عمر طولانی و قابلیت اطمینان است.

(5) کوپلینگ با حجم کار تعمیر و نگهداری کمتر نیازی به روغن کاری ندارد و می تواند به طور مداوم برای مدت طولانی کار کند.

کوپلینگ کوین‌کانکس از عنصر الاستیک کوین‌کانکس برای قرار دادن بین پنجه‌های محدب دو نیمه کوپلینگ استفاده می‌کند تا اتصال دو نیمه کوپلینگ را درک کند.ابعاد ساختاری دو نیمه کوپلینگ یکسان است و وجه های انتهایی آنها به ترتیب با چندین پنجه محدب ارائه می شود که به طور متوالی بین قسمت های محدب دایره ای عنصر الاستیک quncunx تعبیه شده است.گشتاور بین محور محرک و محور محرک منتقل می شود.

شکل عناصر الاستیک به شکل quincunx به قسمت های محدب دایره ای محدود نمی شود، بلکه قسمت های محدب مستطیلی و قوس بلند نیز می باشد.علاوه بر لاستیک، مواد عناصر الاستیک quncunx نیز از پلاستیک های مهندسی مانند الاستومر پلی اورتان ساخته شده است.هنگامی که عنصر الاستیک در یک جهت می چرخد، تنها نیمی از قسمت محدب بار را تحمل می کند و نقش انتقال دهنده گشتاور را ایفا می کند.توزیع بار روی سطح تماس پنجه درگیر در انتقال گشتاور به شکل قسمت تماس مربوط می شود.با در نظر گرفتن تماس پنجه ضخیم به عنوان مثال، اگر اثرات دیگر در نظر گرفته نشود، می توان بار را طبق قانون ذوزنقه ای توزیع کرد، همانطور که در شکل 5_78 نشان داده شده است. با افزایش اختلاف بین قطر داخلی و خارجی، عدم یکنواختی توزیع بار نیز افزایش می یابد.علاوه بر این، زمانی که دو نیمه کوپلینگ دارای جابجایی نسبی باشند و بین سطح کار عنصر الاستیک و پنجه محدب نیم کوپلینگ فاصله وجود داشته باشد، عدم یکنواختی توزیع بار بیشتر افزایش می‌یابد، نه تنها توزیع بار روی سطح کار یک پنجه ناهموار است، اما بار بین پنجه های بارگذاری شده نیز تمایل به ناهمواری دارد.استفاده از سطح تماس قوس شکل می تواند عدم یکنواختی توزیع بار در سطح کار را بهبود بخشد.بنابراین، می تواند گشتاور زیادی را منتقل کند، اما کشش آن کمی کاهش می یابد.کوپلینگ شکوفه آلو با تعداد کم قطعات، ابعاد کلی کوچک، ساخت آسان عناصر الاستیک و ظرفیت باربری بالا مشخص می شود.با این حال، در هنگام مونتاژ و جداسازی، دو نیمه کوپلینگ باید در جهت محوری حرکت کنند.این عمدتا برای سیستم شفت انتقال با الزامات کمتر برای عملکرد جبران و کاهش بافر، به ویژه در انتقال قدرت متوسط ​​و کوچک، قابل استفاده است.

پارامترهای محصولات
