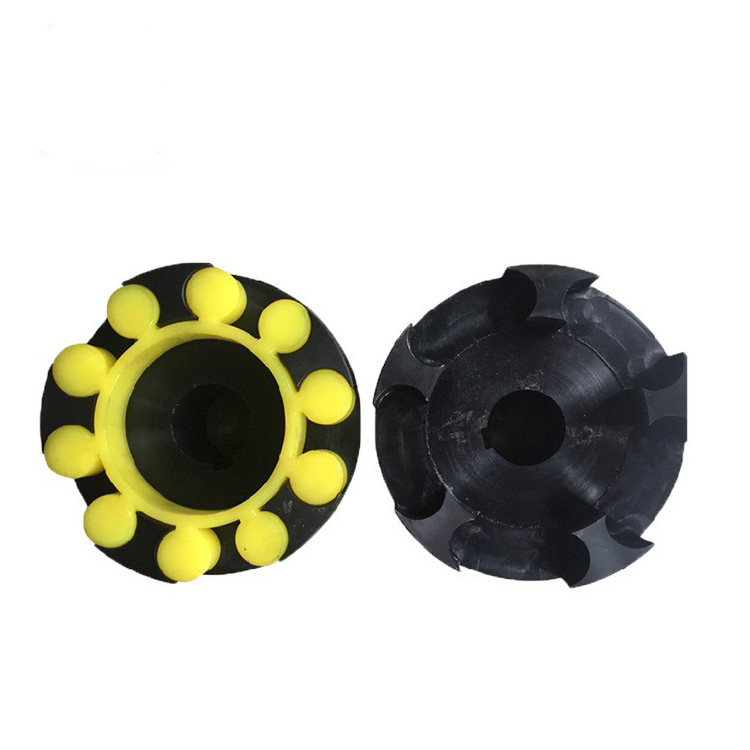

1 اینچ پمپ درایو شفت پلوم کوپلینگ انعطاف پذیر LM6 MIS 6

LM6 MIS 6 کوپلینگ الاستیک فک آلویی شکل انعطاف پذیر برای پمپ

کوپلینگ شکوفه آلو یک کوپلینگ پرکاربرد است که به نام کوپلینگ پنجه ای نیز شناخته می شود که از دو دیسک پنجه فلزی و یک الاستومر تشکیل شده است.دو صفحه پنجه فلزی به طور کلی فولاد 45 هستند، اما آلیاژ آلومینیوم نیز زمانی که بار حساس مورد نیاز است استفاده می شود.

کوپلینگ شکوفه آلو از نوع چرخ ترمز اسپلیت Lmz-i از دو نیمه کوپلینگ با شکل یکسان پنجه ها، چرخ های ترمز و عناصر الاستیک تشکیل شده است.عناصر الاستیک شکوفه آلو بین پنجه های دو نیمه کوپلینگ قرار می گیرند تا اتصال دو نیمه کوپلینگ را درک کنند.

شکل عناصر الاستیک به شکل quincunx به قسمت های محدب دایره ای محدود نمی شود، بلکه قسمت های محدب مستطیلی و قوس بلند نیز می باشد.علاوه بر لاستیک، مواد عناصر الاستیک quncunx نیز از پلاستیک های مهندسی مانند الاستومر پلی اورتان ساخته شده است.هنگامی که عنصر الاستیک در یک جهت می چرخد، تنها نیمی از قسمت محدب بار را تحمل می کند و نقش انتقال دهنده گشتاور را ایفا می کند.توزیع بار روی سطح تماس پنجه درگیر در انتقال گشتاور به شکل قسمت تماس مربوط می شود.با در نظر گرفتن تماس پنجه ضخیم به عنوان مثال، اگر اثرات دیگر در نظر گرفته نشود، می توان بار را طبق قانون ذوزنقه ای توزیع کرد، همانطور که در شکل 5_78 نشان داده شده است. با افزایش اختلاف بین قطر داخلی و خارجی، عدم یکنواختی توزیع بار نیز افزایش می یابد.علاوه بر این، زمانی که دو نیمه کوپلینگ دارای جابجایی نسبی باشند و بین سطح کار عنصر الاستیک و پنجه محدب نیم کوپلینگ فاصله وجود داشته باشد، عدم یکنواختی توزیع بار بیشتر افزایش می‌یابد، نه تنها توزیع بار روی سطح کار یک پنجه ناهموار است، اما بار بین پنجه های بارگذاری شده نیز تمایل به ناهمواری دارد.استفاده از سطح تماس قوس شکل می تواند عدم یکنواختی توزیع بار در سطح کار را بهبود بخشد.بنابراین، می تواند گشتاور زیادی را منتقل کند، اما کشش آن کمی کاهش می یابد.کوپلینگ شکوفه آلو با تعداد کم قطعات، ابعاد کلی کوچک، ساخت آسان عناصر الاستیک و ظرفیت باربری بالا مشخص می شود.با این حال، در هنگام مونتاژ و جداسازی، دو نیمه کوپلینگ باید در جهت محوری حرکت کنند.این عمدتا برای سیستم شفت انتقال با الزامات کمتر برای عملکرد جبران و کاهش بافر، به ویژه در انتقال قدرت متوسط ​​و کوچک، قابل استفاده است.

پارامترهای محصولات
