جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: CGS
شماره مدل: DLY5
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
ترمز الکترومغناطیسی صنعتی سری DLY5 |
قطر داخلی: |
75-250 میلی متر |
قطر بیرونی: 85-253 میلی متر: |
85 تا 253 میلی متر |
طول: |
34.5-70.5 میلی متر |
تضمین: |
12 ماه |
پشتیبانی سفارشی: |
OEM، ODM |
نوع: |
ترمز دیسک |
نام: |
ترمز الکترومغناطیسی صنعتی سری DLY5 |
قطر داخلی: |
75-250 میلی متر |
قطر بیرونی: 85-253 میلی متر: |
85 تا 253 میلی متر |
طول: |
34.5-70.5 میلی متر |
تضمین: |
12 ماه |
پشتیبانی سفارشی: |
OEM، ODM |
نوع: |
ترمز دیسک |

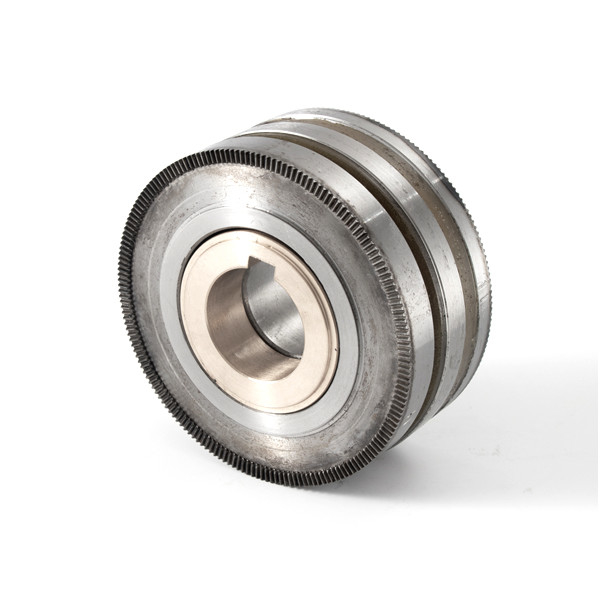

کلاهک دندانی بازدارنده دیسک الکترومغناطیسی سری DLY5
معرفی محصولات
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force، به منظور تحقق انتقال قدرت و حرکت.
کلاچ الکترومغناطیسی نوع فک Dly5 (سری EZ) با حلقه لغزنده.
ولتاژ کار استاندارد کلاچ 24 ولت DC است. به طور کلی، کنترل خودکار و از راه دور با استفاده از یک مدار ساده متشکل از سوئیچ ها، دکمه ها، تماسگرها،سوئیچ های مسافرتی و سایر قطعات الکتریکی معمولی، به منظور پاسخگویی به الزامات تغییر سرعت، حرکت، شروع و موقعیت دهی سیستم انتقال مکانیکی.
این سری از کلاچ ها باعث انتقال تورک می شوند. بنابراین، در مقایسه با کلاچ صفحه اصطکاک از همان مشخصات، حجم کمی دارد.بدون اصطکاک و گرم کردن، جداسازی کامل پس از قطع برق، هیچ هیچ تورم بدون بار، و می تواند برای هر دو کار خیس و خشک مناسب باشد.فقط مي تونه در شرايط سرعت کم ترکیب بشهاگر در حالت استراحت باشد یا سرعت نسبی هم زمان باشد مناسب است.
کلاچ می تواند با اطمینان در شرایط زیر کار کند:
1دمای هوای محیط -5 درجه سانتیگراد تا +40 درجه سانتیگراد است.
2در محیط بدون خطر انفجار، و هیچ گاز و گرد و غبار رسانا به اندازه کافی برای خوردگی فلز و آسیب عایق در محیط وجود دارد.
3کلاچ باید در شرایط روغن روان کننده کار کند.
4نوسانات ولتاژ کویل کلاچ نباید بیش از 5٪ و 15٪ ولتاژ نامی باشد.
5ارتفاع محل نصب کلاچ نباید بیش از 2000 متر باشد.
پارامترهای محصولات
| اندازه | دماهای شعاعی | زوال عقل محوری | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
نصب:
1کلاچ می تونه افقی یا عمودی نصب بشه
درجه کوکسال بین محور راننده و میله رانده شده نباید بیشتر از 0.05mm باشد.
و باید ارزش شفافیت کار σ را تضمین کند.
2دندان های هر دو سر باید قبل از نصب کلاچ تمیز شوند.
3. محرک و بخش های محرک کلاچ باید در جهت محوری ثابت باشند، حرکت محوری آن مجاز نیست.
