جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z1
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: USD10-90
جزئیات بسته بندی: کارتن
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: L/C، D/A، D/P، Western Union، MoneyGram، T/T
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z1 |
رتبه بندی دقیق: |
P0 |
مواد: |
فولاد بلبرینگ GCr15 |
قطر داخلی: |
9-500 |
وزن: |
0.002-16.5 کیلوگرم |
قطر بیرونی: |
12-540 میلی متر |
شماره مدل: |
مجموعه قفل Z1 |
رتبه بندی دقیق: |
P0 |
مواد: |
فولاد بلبرینگ GCr15 |
قطر داخلی: |
9-500 |
وزن: |
0.002-16.5 کیلوگرم |
قطر بیرونی: |
12-540 میلی متر |

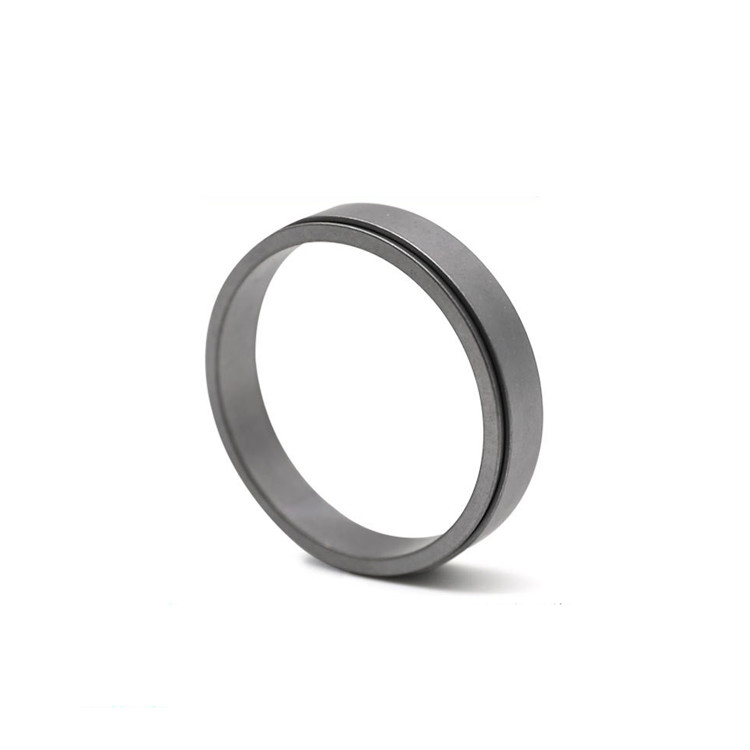

Z1 قفل عناصر قفل دستگاه بدون کلید سختی بالا
ویژگی های محصولات
اتصال مونتاژ قفل یک اتصال دقیق، بدون شکاف و بدون کلید است. به طور قابل اعتماد معایبی مانند تمرکز استرس و چرخاندن کلیدهای ناشی از انتقال کلید را از بین می برد.دارای مزایای موقعیت یابی راحت و سریع، عمر طولانی و خوردگی آسان نیست.در حین کار هیچ لغزشی نسبی و سایش وجود ندارد.به ویژه برای استفاده در مکانیزم های مختلف انتقال و سروو با دقت بالا مناسب است.
هنگامی که آستین کوپلینگ انبساط در جهت محوری نصب می شود، می تواند به راحتی اندازه موقعیت مورد نیاز جهت محوری و موقعیت نسبی قطعات را بدون هیچ گونه تثبیت محوری تنظیم کند.
با گسترش دامنه کاربرد، انواع اشکال اتصال پیچیده در ماشین آلات را می توان با انبساط ویژه و آستین های کوپلینگ محکم جایگزین کرد.ساختار انتقال را ساده کنید یا به بخشی جدایی ناپذیر از یک جزء مکانیکی تبدیل شوید، مانند یک کوپلینگ دیافراگمی بدون واکنش.
انتخاب Locking Assembly می‌تواند نرخ تجاری‌سازی پشتیبانی از مین‌فریم را بالا ببرد، که برای پیشرفت و توسعه فناوری پردازنده مرکزی و به‌روزرسانی محصول مناسب است.
آستین مفصل انبساط می تواند در محدوده دمایی -30 درجه سانتیگراد تا 200 درجه سانتیگراد کار کند و با توجه به محیط های کاری و رسانه های مختلف می تواند از مواد مختلفی ساخته شود.
پارامترهای محصولات
|
مدل |
Pf＝100N/mm2 |
جی (کیلوگرم) |
||||
| د | دی | L | ل | اف1(KN) | متی(KN·m) | |
| میلی متر | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8.2 | 150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 جی (کیلوگرم) |
||||
| د | دی | L | ل | اف1(KN) | متی(KN·m) | |
| میلی متر | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
重 量 جی (کیلوگرم) |
||||
| د | دی | L | ل | اف1(KN) | متی(KN·m) | |
| میلی متر | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | ساعت 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
