جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z4
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z4 |
مواد: |
فولاد |
وزن: |
3.3-49 کیلوگرم |
قطر خارجی: |
120-390 |
ضخامت (میلی متر): |
62-136 |
اندازه سوراخ: |
70-300 |
گشتاور (kNm: |
6.85-245 |
شماره مدل: |
مجموعه قفل Z4 |
مواد: |
فولاد |
وزن: |
3.3-49 کیلوگرم |
قطر خارجی: |
120-390 |
ضخامت (میلی متر): |
62-136 |
اندازه سوراخ: |
70-300 |
گشتاور (kNm: |
6.85-245 |

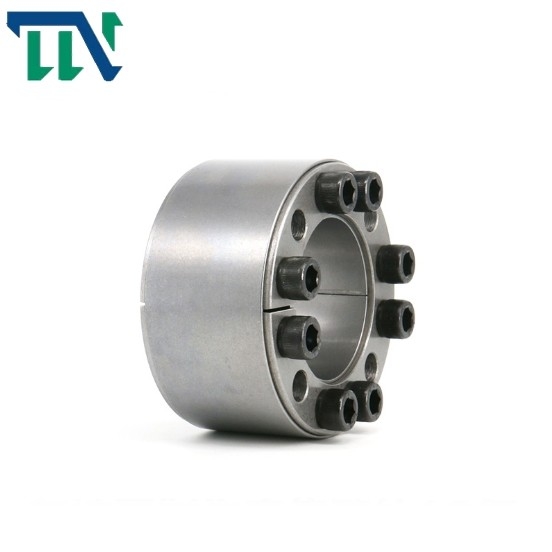

دستگاه قفل بدون کلید Z4 قفل عناصر قفل کننده مجموعه
ویژگی های محصولات
مونتاژ قفل یک پایه مکانیکی پیشرفته است که به طور گسترده در جهان استفاده می شود
برای کوپلینگ مکانیکی تحت بارهای مختلف.ایالات متحده، آلمان، ژاپن
و کشورهایی که صنایع توسعه یافته تری دارند برای اولین بار از این فناوری جدید استفاده کردند
ماشین آلات سنگینبه سایر صنایع ماشین آلات دیگر گسترش یافته است.
Locking Assembly به صورت بین المللی در اوایل دهه 1970 آغاز شد.چین توسعه داد
محصول در اوایل دهه 1980 بود و ابتدا آن را در ماشین آلات سنگین مختلف ترویج و به کار برد.
در شش سال گذشته، چین مجمع عمومی قفل را تدوین کرده است
استاندارد GB5867-86.شرکت ما Tianniu تحقیقات جامع را آغاز کرد و
توسعه آستین های توسعه مختلف از این استاندارد در سال 1987. پس از نزدیک به 20
سالها تمرین، ما توسعه انواع توسعه را تکمیل کرده ایم
آستین در این استاندارد.و ارتقاء یافته به نساجی، بسته بندی، مواد غذایی، صنایع سبک،
متالورژی، کاغذسازی، چاپ، ماشین ابزار، مراکز ماشینکاری، دستگاه آهنگری
ابزار و ماشین آلات متالورژی و ماشین آلات عمومی و ماشین آلات دیگر،
شهرت خوبی به دست آورد و محصولات صنعت ماشین آلات را تبلیغ کرد.مهارت بهبود یافته است
و می تواند مونتاژ قفل غیر استاندارد را با توجه به نیازهای خاص کاربر توسعه دهد
پارامترهای محصولات
|
ابعاد اساسی |
پیچ با سر شش گوش داخلی |
بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||
| د | D | ل | L | L1 |
اندازه ها |
تعداد |
اف1(kN) |
متی(kN·m) |
|||
| میلی متر | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6.85 | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | ساعت 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31.20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83.00 | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88.00 | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153.00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
