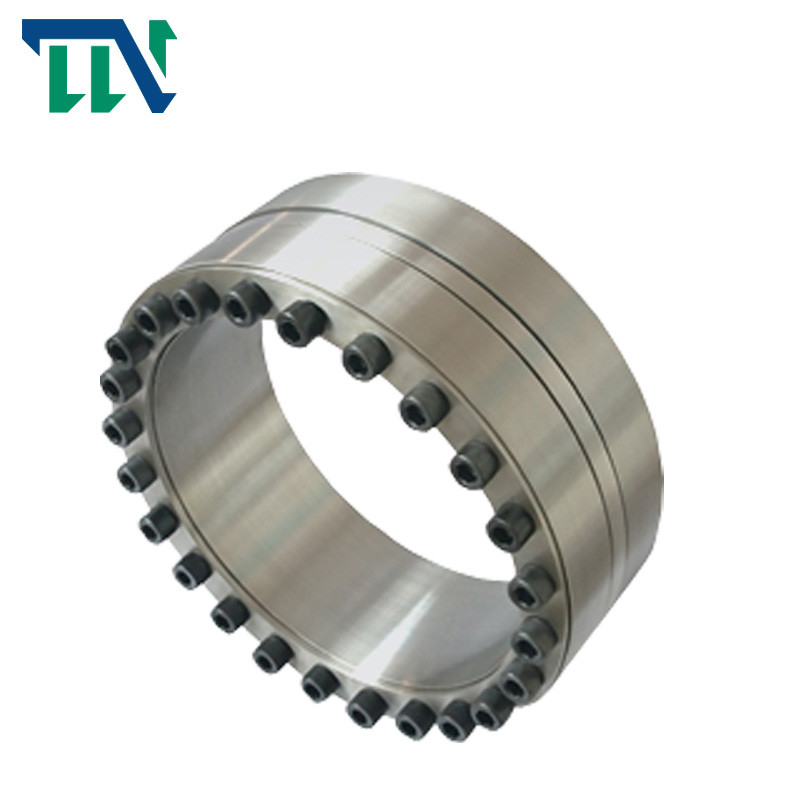

مجموعه قفل z5 مجموعه قفل بدون کلید قدرت

دستگاه قفل بدون کلید Z5 دستگاه قفل برقی را جمع آوری می کند

ویژگی های محصولات

انتخاب مجموعه قفل باید شرایط زیر را برآورده کند:

A. گشتاور انتقال: MT ≥ M

ب. نیروی محوری یاتاقان: ft ≥ FX

ج. نیروی انتقال: ft ≥ f2x + (MD / 2x10-3) 2

D. نیروی شعاعی یاتاقان: Pt ≥ FR / d1x103، که در آن:

M ￣ گشتاور قابل انتقال، kn · m;

FX ￣ نیروی محوری قابل تحمل، kn;

FT ￣ نیروی شعاعی قابل تحمل، kn;

گشتاور نامی مجموعه قفل MT ￣، kn · m;

نیروی محوری نامی مجموعه قفل FT ￣.KN;

دقطر داخلی و عرض حلقه داخلی مجموعه قفل، میلی متر؛

فشار روی سطح اتصال بین مجموعه قفل Pt ￣ و شفت، N / mm2

دستورالعمل های حفاظتی

1. پس از نصب، قسمت انتهایی در معرض مجموعه قفل و سر پیچ را با لکه روغن ضد زنگ بپوشانید.برای ماشین‌هایی که در هوای آزاد یا با محیط کاری ضعیف کار می‌کنند، قسمت انتهایی در معرض دید آستین اتصال انبساط باید مرتباً با روغن ضد زنگ پوشانده شود.

2. برای مجموعه قفل که نیاز به کار در محیط خورنده دارد، حفاظت ویژه (مانند افزودن صفحه پوشش) باید اتخاذ شود تا از زنگ زدن مجموعه قفل جلوگیری شود.

اقدامات احتیاطی ایمنی و استفاده مجدد

1. اگر این محصول در ماشین آلات بالابر استفاده می شود یا روی ماشین آلات بارگیری می شود، باید وسایل ایمنی را برای اطمینان از ایمنی تنظیم کنید.

2. شل کردن پیچ ها در زیر بار مطلقاً ممنوع است.

در طول استفاده مجدد، مجموعه قفل تنها پس از تأیید عدم وجود کثیفی، خوردگی و آسیب قابل استفاده است.نمره 12.9 است

پارامترهای محصولات
