جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z6
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z5 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.29-6.7 کیلوگرم |
قطر خارجی: |
47-200 |
ضخامت (میلی متر): |
37-77 |
اندازه سوراخ: |
55-80 |
گشتاور (kNm: |
145-1600 |
شماره مدل: |
مجموعه قفل Z5 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.29-6.7 کیلوگرم |
قطر خارجی: |
47-200 |
ضخامت (میلی متر): |
37-77 |
اندازه سوراخ: |
55-80 |
گشتاور (kNm: |
145-1600 |

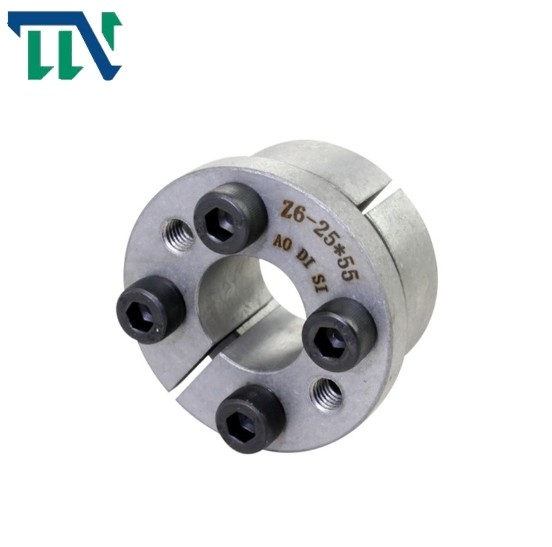

قفل Z6 پیچ تنظیم را با قفل برق مونتاژ قفل جمع می کند
ویژگی های محصولات
اتصال Locking Assembly می تواند بارهای سنگین را تحمل کند.ساختار آن را می توان به سبک های مختلف تبدیل کرد.برای برآورده کردن نیازهای بار نصب، یک مجموعه قفل کافی نیست و می توان از چندین سری به صورت ترکیبی استفاده کرد.
اتصال Locking Assembly یک اتصال دقیق، بدون شکاف و بدون کلید است.به طور قابل اعتماد معایبی مانند تمرکز استرس و چرخاندن کلیدهای ناشی از انتقال کلید را از بین می برد.دارای مزایای موقعیت یابی راحت و سریع، عمر طولانی و خوردگی آسان نیست.در حین کار هیچ لغزشی نسبی و سایش وجود ندارد.به ویژه برای استفاده در مکانیزم های مختلف انتقال و سروو با دقت بالا مناسب است
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) یک تامین کننده حرفه ای بلبرینگ کلاچ یک طرفه است، محصولات اصلی عبارتند از کلاچ میکرو الکترومغناطیسی، کوپلینگ محدود کننده گشتاور، کوپلینگ شفت کشویی، کوپلینگ شفت پروانه انعطاف پذیر، مونتاژ شفت و قفل کردن. و غیره.
ما بیش از 10 سال است که در صنعت بلبرینگ کلاچ اسپراگ و بلبرینگ کلاچ یک طرفه بوده ایم و بر اصول تجاری محصولات متناسب با نیازهای مشتریان پافشاری می کنیم. ما از طریق گوش دادن به مشتریان خود، به کارگیری نوآوری و ساخت و ساز با مهارت برای رفع تمام نیازهای آنها خدمات ارائه می دهیم.
پارامترهای محصولات
|
ابعاد اساسی |
پیچ با سر شش ضلعی داخلی |
بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||||
| د | دی | L4 | L3 | L2 | دی1 | L1 |
اندازه ها |
تعداد |
افتی(kN) |
متی(kN·m) |
|||
| میلی متر | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
