جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z7
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، T/T، D/P، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z7 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.2-22 کیلوگرم |
قطر خارجی: |
50-300 |
ضخامت (میلی متر): |
37-77 |
اندازه سوراخ: |
24-175 |
گشتاور (kNm: |
162-45000 |
شماره مدل: |
مجموعه قفل Z7 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.2-22 کیلوگرم |
قطر خارجی: |
50-300 |
ضخامت (میلی متر): |
37-77 |
اندازه سوراخ: |
24-175 |
گشتاور (kNm: |
162-45000 |

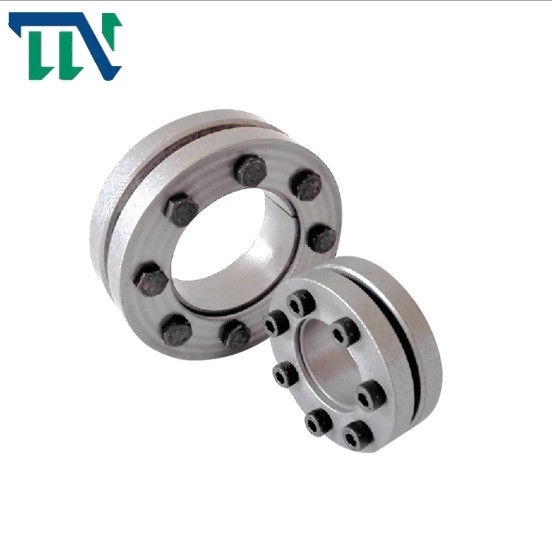

قفل دستگاه قفل Z7 هاب قفل شفت انبساط آستین
ویژگی های محصولات
مجموعه قفل سری z تولید شده توسط شرکت انتقال Changzhou tianniu بر استانداردهای فنی معتبر در اروپا متکی است و از نظر علمی پیشرفت های خلاقانه ای در محصولات ایجاد کرده است.این شرکت عمدتاً استانداردهای یورو، JB (GB)، استانداردهای ایالات متحده و محصولات مختلف سری مونتاژ قفل غیر استاندارد را تولید می کند.این محصولات به اتحادیه اروپا، ایالات متحده، استرالیا، آسیای جنوب شرقی، هنگ کنگ و تایوان و سایر کشورها و مناطق صادر می شود.در حال حاضر، این شرکت 1000 متر مربع مساحت دارد و دارای ماشین آلات مختلف CNC، ابزار اندازه گیری با دقت بالا و تجهیزات اندازه گیری ویژه است.این شرکت به طور متوالی بیش از 30 سری استاندارد و هزاران مشخصات مجموعه قفل را توسعه و تولید کرده است.این یک تولید کننده مونتاژ قفل حرفه ای در مقیاس بزرگ در چین است
مجموعه قفل سری z تولید شده توسط شرکت انتقال Changzhou tianniu یک ساختار اتصال بدون کلید است.تحت تأثیر نیروی محوری، آستین های داخلی و خارجی با شفت و توپی منقبض شده و منبسط می شوند تا اصطکاک کافی برای انتقال گشتاور و نیروی محوری ایجاد شود تا به هدف عملکرد مکانیزم دست یابد.
ویژگی ها: عملکرد خوب مرکز اتصال.در طول مونتاژ نیازی به گرمایش نیست.جدا کردن یا تنظیم موقعیت نسبی بین شفت و توپی راحت است.عدم تمرکز استرس؛ظرفیت باربری قویاستفاده: هنگامی که توپی به شفت متصل می شود، پس از سفت شدن توسط پیچ و مهره، نقش بسته شدن محکم را ایفا می کند.از آنجا که محصول یک سطح مخروطی یا ساختار مخروطی است، از طریق حرکت نیروی محوری به نیروی شعاعی تبدیل می‌شود و در نتیجه اصطکاک ایجاد می‌شود و نیازهای گشتاور را برآورده می‌کند.هنگام جداسازی، تمام پیچ ها را باز کنید.نیازی به برداشتن پیچ و مهره ها نیست.سپس پیچ های مناسب را با آچار آلن در سوراخ جداسازی پیچ کنید و قطعات جدا شده را شل کنید.
پارامترهای محصولات
|
ابعاد اساسی |
پیچ با سر شش گوش داخلی |
بار نامی |
مآ
(N·m) |
جی
(کیلوگرم) |
ه (میلی متر) |
||||
| د | دی | من | اچ |
اندازه ها |
اف1(kN) | متی(kN·m) | |||
| میلی متر | |||||||||
| 24 | 50 | 14 | 18 | M5×15 | 21 | 0.21 | 5 | 0.2 | 2 |
| 30 | 60 | 16 | 20 | M5×18 | 27 | 0.34 | 5 | 0.3 | 2 |
| 36 | 72 | 18 | 22 |
M6×20 |
38 | 0.57 | 12 | 0.4 | 2 |
| 44 | 80 | 20 | 24 | 44 | 0.78 | 12 | 0.6 | 2 | |
| 50 | 90 | 22 | 26 | M6×22 | 58 | 1.16 | 12 | 0.8 | 2 |
| 55 | 100 |
23 |
29 |
M6×25 |
67 | 1.52 | 12 | 1.1 | 3 |
| 62 | 110 | 80 | 2.00 | 12 | 1.3 | 3 | |||
| 68 | 115 | 91 | 2.5 | 12 | 1.4 | 3 | |||
| 75 | 138 |
25 |
31 |
M8×30 |
106 | 3.2 | 29 | 1.7 | 3 |
| 80 | 145 | 120 | 3.9 | 29 | 1.9 | 3 | |||
| 90 | 155 | 30 | 38 | 171 | 6.00 | 29 | 3.3 | 4 | |
| 100 | 170 | 34 | 43 | M8×35 | 200 | 7.5 | 29 | 4.7 | 4.5 |
| 110 | 185 | 39 | 49 |
M10×40 |
225 | 9 | 58 | 5.9 | 5 |
| 125 | 215 | 42 | 53 | 53 | 13 | 58 | 8.3 | 5.5 | |
| 140 | 230 | 46 | 58 | M12×45 | 352 | 17.6 | 100 | 10 | 7 |
| 155 | 263 | 50 | 62 | M12×50 | 454 | 25.0 | 100 | 15 | 7 |
| 165 | 290 |
56 |
68 |
M16×55 |
583 | 35.0 | 240 | 22 | 7 |
| 175 | 300 | 677 | 44.0 | 240 | 22 | 7 | |||
| 185 | 330 |
71 |
85 |
M16×65 |
857 | 60 | 240 | 37 | 8 |
| 195 | 350 | 1013 | 76 | 240 | 41 | 8 | |||
| 200 | 350 | 1084 | 84 | 240 | 41 | 8 | |||
| 220 | 370 | 88 | 103 | M16×75 | 1309 | 108 | 470 | 54 | 10 |
| 240 | 405 | 92 | 107 | M20×80 | 1533 | 138 | 470 | 67 | 10 |
| 260 | 430 | 103 | 119 | M20×85 | 1840 | 184 | 470 | 82 | 10 |
| 280 | 460 | 114 | 132 | M20×95 | 2227 | 245 | 470 | 102 | 12 |
| 300 | 485 |
122 |
140 |
M20×110 |
2442 | 293 | 470 | 118 | 12 |
| 320 | 520 | 2720 | 340 | 470 | 131 | 12 | |||
| 340 | 570 | 134 | 155 | 3308 | 430 | 470 | 186 | 12 | |
| 350 | 590 |
140 |
159 |
3572 | 500 | 470 | 204 | 12 | |
| 360 | 590 | 3793 | 550 | 470 | 204 | 12 | |||
