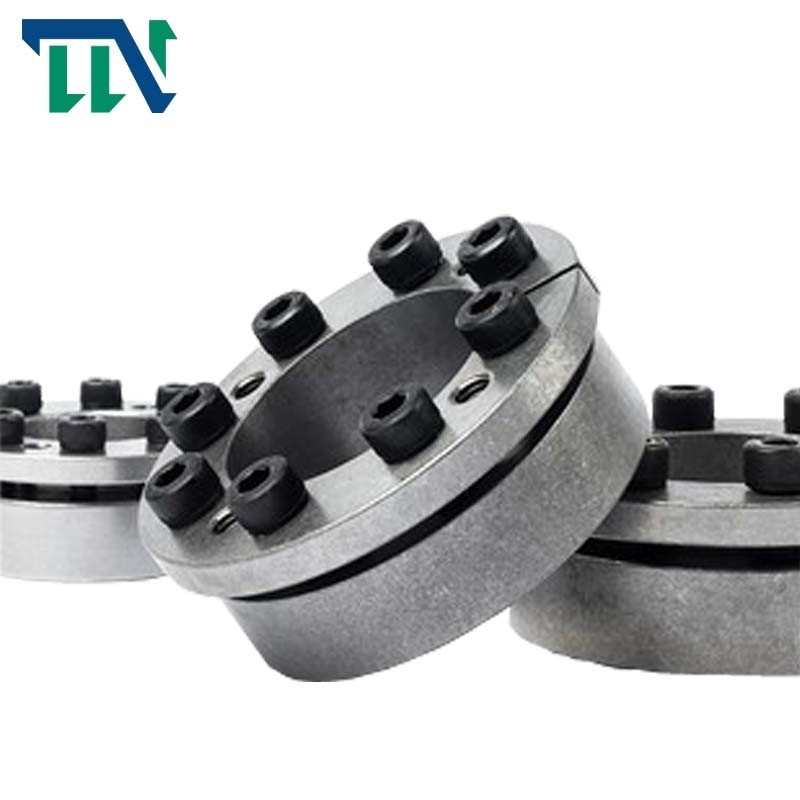

مجموعه قفل Z8 مجموعه قفل شفت بدون کلید

Name: مجموعه قفل Z8 مجموعه قفل شفت بدون کلید
Brand: Tianniu
SKU: Z8
Rating: 4.9 (122 reviews)

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO-9001

شماره مدل: Z8

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 2

قیمت: Negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-7 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram

قابلیت ارائه: 1000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            مجموعه قفل Z8, مجموعه قفل شفت بدون کلید Z8, مجموعه قفل شفت بدون کلید Tianniu


شماره مدل:	مجموعه قفل Z8	مواد:	فولاد بلبرینگ GCr15
وزن:	0.25-61 کیلوگرم	قطر خارجی:	47-495 میلی متر
ضخامت (میلی متر):	37-77	اندازه سوراخ:	20-400 میلی متر
گشتاور (kNm:	162-45000

شماره مدل:	مجموعه قفل Z8
مواد:	فولاد بلبرینگ GCr15
وزن:	0.25-61 کیلوگرم
قطر خارجی:	47-495 میلی متر
ضخامت (میلی متر):	37-77
اندازه سوراخ:	20-400 میلی متر
گشتاور (kNm:	162-45000

توضیحات

مجموعه قفل Z8 مجموعه قفل شفت بدون کلید

مجموعه قفل قدرت Z8 مجموعه قفل شفت بدون کلید

ویژگی های محصولات

شرکت ما تیانیو در سال 1987 تحقیق و توسعه جامع انواع آستین انبساط این استاندارد را آغاز کرد. پس از نزدیک به 20 سال تمرین، توسعه انواع آستین های انبساط در این استاندارد را تکمیل کردیم.و به نساجی، بسته بندی، غذا، صنایع سبک، متالورژی، کاغذسازی، چاپ، ماشین ابزار، مراکز ماشینکاری، ماشین آلات آهنگری و ماشین آلات متالورژی و ماشین آلات عمومی و سایر ماشین آلات ارتقا یافت، شهرت خوبی به دست آورد و مهارت محصولات صنعت ماشین آلات را ارتقا داد. بهبود یافته.و می تواند مونتاژ قفل غیر استاندارد را با توجه به نیاز کاربر خاص ایجاد کند.

مونتاژ قفل به طور گسترده در موارد زیر استفاده می شود:

ماشین آلات معدن، ماشین آلات متالورژی، ماشین آلات بسته بندی، ماشین آلات تنباکو، ماشین آلات نساجی، ماشین آلات چاپ، ماشین آلات آهنگری، ماشین آلات مهندسی، انواع ماشین ابزار و ماشین آلات قابل تعویض.به عنوان مثال: قرقره تسمه، چرخ دنده، پروانه، فن بزرگ و کوچک، دمنده یا اتصال مستقیم با شفت و توپی و سایر اتصالات انتقال

پارامترهای محصولات

ابعاد اساسی						پیچ با سر شش گوش داخلی		بار نامی		Pf (N/mm2)	م_آ (N·m)	جی (کیلوگرم)
د	دی	L	L₀	L₁	L₂	اندازه ها	تعداد	اف₁(kN)	م_تی(kN·m)
میلی متر
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8×25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 ابعاد اساسی						内六角螺钉پیچ سر شش گوش داخلی		额定负荷 بار نامی		Pf (N/mm2)	م_آ (N·m)	جی (کیلوگرم)
د	دی	L	L₀	L₁	L₂	规格 اندازه ها	数量 تعداد	اف₁(kN)	م_تی(kN·m)
میلی متر						规格 اندازه ها	数量 تعداد	اف₁(kN)	م_تی(kN·m)
70	110	24	30	40	50	M10×30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12×30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

مجموعه قفل Z8 مجموعه قفل شفت بدون کلید 0
