جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z9
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z9 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.24-146 کیلوگرم |
قطر خارجی: |
47-495 میلی متر |
ضخامت (میلی متر): |
37-77 |
اندازه سوراخ: |
19-1000 میلی متر |
گشتاور (kNm: |
14-1000 |
شماره مدل: |
مجموعه قفل Z9 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.24-146 کیلوگرم |
قطر خارجی: |
47-495 میلی متر |
ضخامت (میلی متر): |
37-77 |
اندازه سوراخ: |
19-1000 میلی متر |
گشتاور (kNm: |
14-1000 |

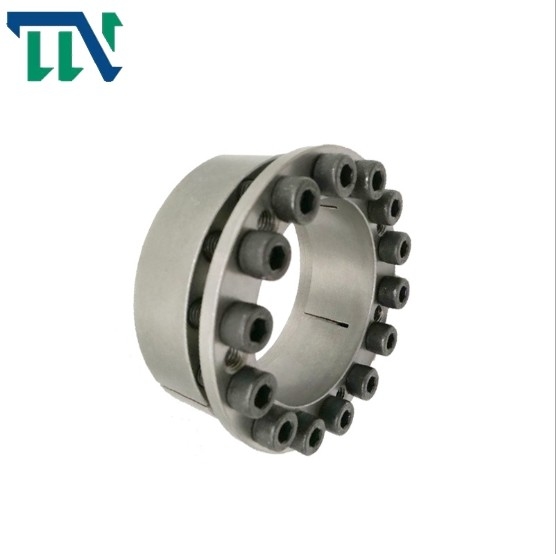

Z9 Power Lock Coupling Power Lock بدون کلید دستگاه قفل کننده مورد استفاده برای درام معدن
ویژگی های محصولات
مجموعه قفل نوعی دستگاه اتصال بدون کلید است.اصل و هدف آن ایجاد یک نیروی گیره عظیم بین حلقه داخلی و شفت و بین حلقه بیرونی و توپی از طریق عمل پیچ‌های کششی با استحکام بالا است تا اتصال بدون کلید بین قطعات و شفت محقق شود.هنگام تحمل بار، گشتاور، نیروی محوری یا بار ترکیبی این دو توسط فشار ترکیبی مجموعه قفل با قطعات و شفت ها و اصطکاک همراه منتقل می شود.اتصال مونتاژ قفل دارای مزایای زیر است: دقت مرکزی بالا.نصب / تنظیم / جداسازی راحت؛استحکام بالا، اتصال پایدار و قابل اعتماد؛در صورت اضافه بار، می تواند تجهیزات را از آسیب محافظت کند، به ویژه برای انتقال بار سنگین مناسب است.
روش نصب
1. ابتدا سطح مجموعه قفل و سطح اتصال قسمت متصل را پاک کنید و یک لایه نازک روغن روان کننده (بدون دی سولفید مولیبدن یا افزودنی های سیلیکون) به طور یکنواخت بمالید.
2. قسمت متصل شده را روی شفت فشار دهید تا به موقعیت مشخص شده در طرح برسد.مجموعه قفلی را که پیچ را باز می کند به آرامی در فضای اتصال نصب کنید تا از شیب قسمت متصل جلوگیری شود و سپس با دست پیچ را محکم کنید.
3. آچار گشتاور باید برای قفل کردن پیچ های مونتاژ استفاده شود.پیچ ها را به صورت مورب، متقاطع و یکنواخت ببندید و مراحل زیر را دنبال کنید: (1) با مقدار 1 / MA سفت کنید.(2) با مقدار 1 / 2 میلی آمپر سفت کنید.(3) با مقدار Ma سفت کنید.(4) همه پیچ ها را با مقدار Ma بررسی کنید
پارامترهای محصولات
|
ابعاد اساسی |
پیچ با سر شش گوش داخلی |
بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
|||||||
| د | دی | L | L1 | ه | ب |
اندازه ها |
تعداد |
اف1(kN) | متی(kN·m) | |||
| میلی متر | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | ساعت 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
