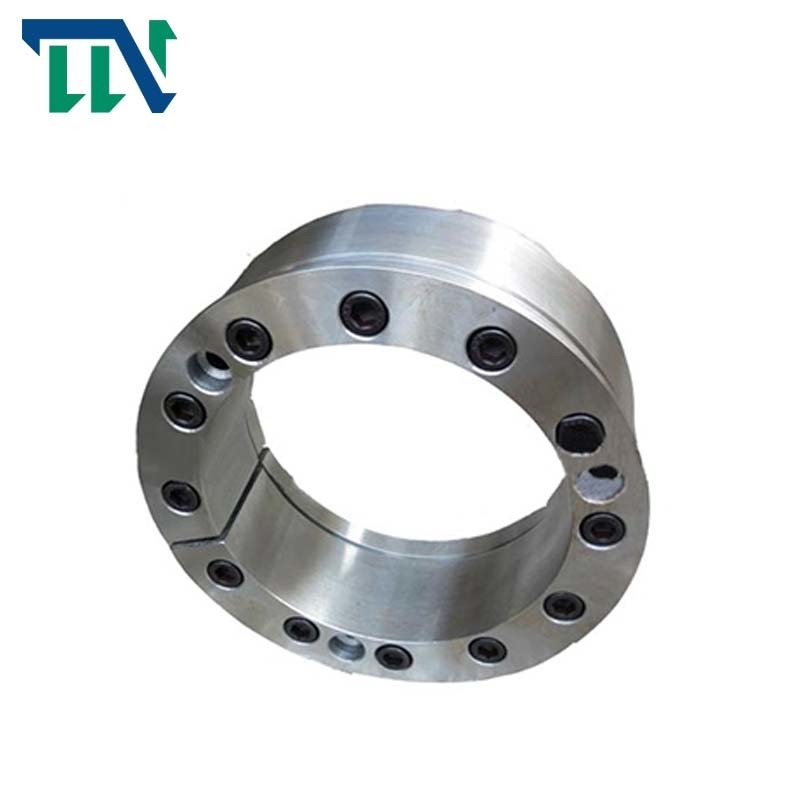

مجموعه قفل شفت Z10 برای تجهیزات اتوماسیون

Name: مجموعه قفل شفت Z10 برای تجهیزات اتوماسیون
Brand: Tianniu
SKU: Z10
Rating: 4.8 (105 reviews)

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO-9001

شماره مدل: Z10

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 2

قیمت: Negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-7 روز کاری

قابلیت ارائه: 1000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            مجموعه قفل شفت Z10, مجموعه قفل Z10, مجموعه قفل شفت برای تجهیزات اتوماسیون


شماره مدل:	مجموعه قفل Z10	مواد:	فولاد بلبرینگ GCr15
وزن:	0.06-22 کیلوگرم	قطر خارجی:	32-300 میلی متر
ضخامت (میلی متر):	37-77	اندازه سوراخ:	12-180 میلی متر
گشتاور (kNm:	14-1000

شماره مدل:	مجموعه قفل Z10
مواد:	فولاد بلبرینگ GCr15
وزن:	0.06-22 کیلوگرم
قطر خارجی:	32-300 میلی متر
ضخامت (میلی متر):	37-77
اندازه سوراخ:	12-180 میلی متر
گشتاور (kNm:	14-1000

توضیحات

مجموعه قفل شفت Z10 برای تجهیزات اتوماسیون

مجموعه قفل دستگاه قفل Z10 برای تجهیزات اتوماسیون

ویژگی های محصولات

هنگام نصب مجموعه قفل فراتر از آن باید به ترتیب نصب توجه ویژه ای داشتبلبرینگ کلاچ اسپراگ.بلبرینگ های دقیق باید به انتهای مثبت و منفی نیز توجه کنند.اگر به صورت معکوس نصب شوند، عدم تعادل دینامیکی ایجاد می شود و عملکرد بلبرینگ ها تحت تأثیر قرار می گیرد.

موقعیت محوری بلبرینگ های تماس زاویه ای بسیار دقیق روی شفت یا در صندلی یاتاقان معمولاً از مهره های قفل کننده یا کلاهک های انتهایی استفاده می کند.اینهامجموعه قفلنیاز به دقت هندسی بالا و استحکام مکانیکی خوب برای ارائه پشتیبانی و موقعیت پایدار.

گشتاور سفت کردن Mt برای مهره های قفل کننده دقیق یا پیچ های پوشش انتهایی باید به اندازه کافی بزرگ باشد تا اطمینان حاصل شود که همه اجزا (از جمله یاتاقان ها) بدون اعوجاج یا آسیب قرار می گیرند.- هنگامی که بلبرینگ های تماس زاویه ای دقیق به صورت محوری با استفاده از مهره های قفلی دقیق یا کلاهک های انتهایی قرار می گیرند، باید از روش زیر استفاده کرد تا اطمینان حاصل شود که همه یاتاقان ها در موقعیت کامل قرار دارند و نیروی قفل مجدداً به سطح مورد نیاز برای برآورد تنظیم می شود.

عیب و درمان

با توجه به انتقال طولانی مدت گشتاور زیاد در کار، آستین انبساط به راحتی باعث تغییر شکل خستگی فلز می شود و در نتیجه باعث سایش خستگی بین آستین انبساط و اتصال دهنده ها می شود.در عین حال به دلیل بزرگ بودن دستگاه زینترینگ تعمیر آن مشکل است.برای رفع این مشکلات می توان از کامپوزیت های پلیمری برای تعمیر در محل استفاده کرد.رابطه تطابق بین قطعات و وضعیت کار و سایش تجهیزات به طور کلی رابطه متناظری بین قطعات و فرآیند تعمیر قالب دارد.

تعمیر به طور عمده به مراحل زیر تقسیم می شود: ابتدا قسمت های فرسوده ژورنال و سوراخ داخلی چرخ دنده تمیز، خشک و زبر شده و رنگ فلز اصلی در معرض دید قرار می گیرد.سطح قطر شفت با مواد تعمیر فلز پلیمری 2211f پوشیده شده است، با یک خط کش خراشیده شده و جامد می شود.سطح سوراخ داخلی چرخ دنده باید درمان شود، و مواد تعمیر فلز پلیمری باید برای صاف و جامد کردن اثر سایش اعمال شود.پس از گرم شدن و جامد شدن مواد، سطح مواد صیقلی و تراز می شود و حلقه داخلی مجموعه قفل به عنوان قالب استفاده می شود.

قسمت تعمیر شده سطح قطر شفت را با اندازه مناسب قرار دهید، لبه پا را جلا دهید و سپس اندازه تعمیر شده را اندازه بگیرید.در نهایت، حلقه های داخلی و خارجی مجموعه قفل با مواد تعمیر فلز پلیمری برای مونتاژ عمومی پوشیده شده است.

پارامترهای محصولات

مجموعه قفل شفت Z10 برای تجهیزات اتوماسیون 0

ابعاد					پیچ درپوش سر سوکت	بار نامی		گشتاور سفت کردن پیچ	وزن
د	دی	dw	من	ساعت	d1	Ft	کوه	MA (Nm)	(کیلوگرم)
12	32	10	9	11	M5×8	8	0.038	5	0.06
14	37	12	9	11	M5×8	9	0.052	5	0.08
16	41	14	12	15	M5×12	13	0.09	5	0.12
18	44	15	12	15	M5×12	10	0.08	5	0.12
18	44	16	12	15	M5×12	14	0.112	5	0.12
20	47	17	12	15	M5×12	16	0.14	5	0.15
20	47	18	12	15	M5×12	20	0.184	5	0.15
24	50	19	14	18	M5×12	17	0.16	5	0.2
24	50	20	14	18	M5×12	20	0.2	5	0.2
24	50	22	14	18	M5×12	25	0.28	5	0.2
30	60	24	1 6	20	M5×12	23	0.28	5	0.3
30	60	25	1 6	20	M5×12	25	0.32	5	0.3
30	60	26	1 6	20	M5×12	27	0.36	5	0.3
36	72	28	18	22	M6×16	37	0.55	12	0.4
36	72	30	18	22	M6×16	43	0.68	12	0.4
36	72	31	18	22	M6×16	46	0.74	12	0.4
44	80	34	20	24	M6×16	41	0.7	12	0.6
44	80	35	20	24	M6×16	44	0.77	12	0.6
44	80	36	20	24	M6×16	47	0.85	12	0.6
50	90	38	22	26	M6×16	55	1.1	12	0.8
50	90	40	22	26	M6×16	64	1.32	12	0.8
50	90	42	22	26	M6×16	72	1.54	12	0.8
55	100	42	23	29	M6×16	54	1.13	12	1.1
55	100	45	23	29	M6×16	66	1.5	12	1.1
55	100	48	23	29	M6×16	77	1.85	12	1.1
62	110	48	23	29	M6×16	69	1.6	12	1.3
62	110	50	23	29	M6×16	77	1.92	12	1.3
62	110	52	23	29	M6×16	84	2.17	12	1.3
68	115	50	23	29	M6×16	73	1.8	12	1.4
68	115	55	23	29	M6×16	90	2.44	12	1.4
68	115	60	23	29	M6×16	103	3.1	12	1.4
75	1 38	55	25	31	M8×25	97	2.7	29	1.7
75	1 38	60	25	31	M8×25	117	3.52	29	1.7
75	1 38	65	25	31	M8×25	133	4.3	29	1.7
80	145	60	25	31	M8×25	108	3.25	29	1.9
80	145	65	25	31	M8×25	121	3.97	29	1.9
80	145	70	25	31	M8×25	133	4.7	29	1.9
90 (85,90)	155	65	30	38	M8×25	145	4.7	29	3.3
	155	70	30	38	M8×25	170	5.98	29	3.3
	155	75	30	38	M8×25	190	7.2	29	3.3
100 (95,100)	170	70	34	43	M8×25	170	5.91	29	4.7
	170	75	34	43	M8×25	200	7.42	29	4.7
	170	80	34	43	M8×25	220	8.9	29	4.7
110 (105,110)	185	80	39	40	M10×30	226	9.05	58	5.9
	185	85	39	40	M10×30	255	10.38	58	5.9
	185	90	39	40	M10×30	280	12.6	58	5.9
125 (120,125,130)	215	90	42	53	M10×30	280	12.85	58	8.3
	215	95	42	53	M10×30	315	14.98	58	8.3
	215	100	42	53	M10×30	340	17	58	8.3
140 (135,140)	230	100	46	58	M12×35	370	18.5	100	10
	230	105	46	58	M12×35	400	21.1	100	10
	230	110	46	58	M12×35	431	23.7	100	10
155 (55,160)	263	110	50	62	M12×35	440	24	100	15
	263	115	50	62	M12×35	473	27	100	15
	263	120	50	62	M12×35	508	30.2	100	15
165 (165,170)	290	120	56	68	M16×40	525	34.5	240	22
	290	125	56	68	M16×40	620	38.6	240	22
	290	130	56	68	M16×40	660	42.8	240	22
175 (175,180)	300	130	56	68	M16×40	650	42	240	22
	300	135	56	68	M16×40	680	46.2	240	22
	300	140	56	68	M16×40	720	50.6	240	22
