جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z18
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z18 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
1.5-71 کیلوگرم |
قطر خارجی: |
75-405 میلی متر |
ضخامت (میلی متر): |
72-197 میلی متر |
اندازه سوراخ: |
45-320 میلی متر |
گشتاور (kNm: |
3.9-470 |
شماره مدل: |
مجموعه قفل Z18 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
1.5-71 کیلوگرم |
قطر خارجی: |
75-405 میلی متر |
ضخامت (میلی متر): |
72-197 میلی متر |
اندازه سوراخ: |
45-320 میلی متر |
گشتاور (kNm: |
3.9-470 |

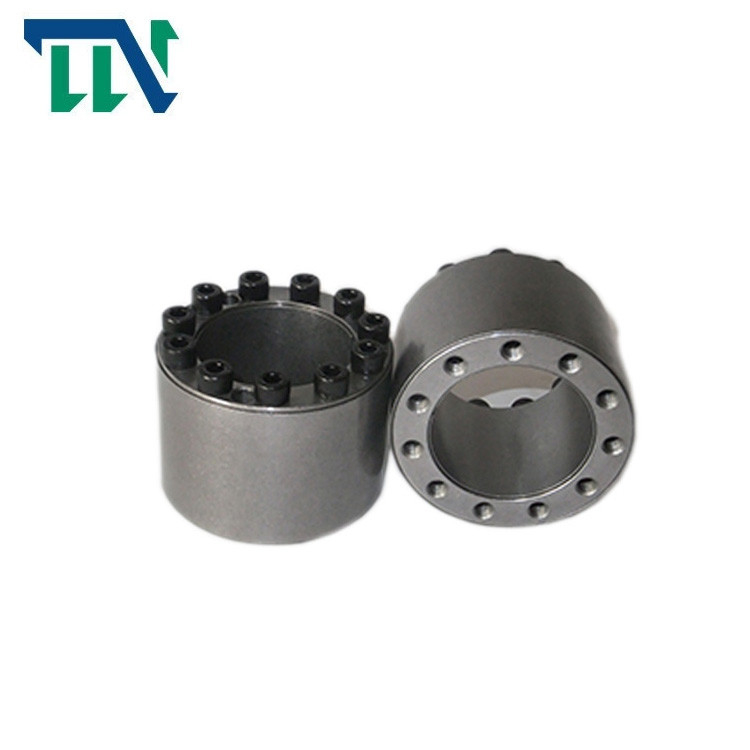

دستگاه قفل بدون کلید Z18 مجموعه قفل برق
ویژگی های محصولات
Locking Assembly یک پایه مکانیکی پیشرفته است که به طور گسترده در دنیا برای کوپلینگ مکانیکی تحت بارهای مختلف استفاده می شود.ایالات متحده، آلمان، ژاپن و کشورهایی که صنایع پیشرفته تری دارند، برای اولین بار از این فناوری جدید در ماشین آلات سنگین استفاده کردند.به سایر صنایع ماشین آلات دیگر گسترش یافته است.Locking Assembly به صورت بین المللی در اوایل دهه 1970 آغاز شد.چین این محصول را در اوایل دهه 1980 توسعه داد و ابتدا آن را در ماشین آلات سنگین مختلف تبلیغ و استفاده کرد
مجموعه قفل سری z تولید شده توسط شرکت انتقال Changzhou tianniu بر استانداردهای فنی معتبر در اروپا متکی است و از نظر علمی پیشرفت های خلاقانه ای در محصولات ایجاد کرده است.این شرکت عمدتاً استانداردهای یورو، JB (GB)، استانداردهای ایالات متحده و محصولات مختلف سری مونتاژ قفل غیر استاندارد را تولید می کند.این محصولات به اتحادیه اروپا، ایالات متحده، استرالیا، آسیای جنوب شرقی، هنگ کنگ و تایوان و سایر کشورها و مناطق صادر می شود.در حال حاضر، این شرکت 1000 متر مربع مساحت دارد و دارای ماشین آلات مختلف CNC، ابزار اندازه گیری با دقت بالا و تجهیزات اندازه گیری ویژه است.این شرکت به طور متوالی بیش از 30 سری استاندارد و هزاران مشخصات مجموعه قفل را توسعه و تولید کرده است.این یک تولید کننده مونتاژ قفل حرفه ای در مقیاس بزرگ در چین است
| مدل | عناصر بستن مخروطی Z18 | |
| فشار روی شفت (N/mm2) | 120 | |
| فشار روی توپی (N/mm2) | 92-108 | |
| بار نامی (kN.m) | زور | 174-2930 |
| گشتاور | 3.9-470 | |
| اندازه مسابقه داخلی (میلی متر) | 45-320 | |
| اندازه نژاد بیرونی (میلی متر) | 75-405 | |
| ضخامت (میلی متر) | 72-197 | |
| وزن (کیلوگرم) | 1.5-71 | |
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内 六 角 螺 钉 پیچ با سر شش گوش داخلی |
额 定 دارای رتبه |
负 荷 بار |
Pf (N/mm2) |
جی
(کیلوگرم) |
||||||
| د | دی | من | L |
规 格 اندازه ها |
数 量 تعداد |
مآ N·m |
افتی(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
