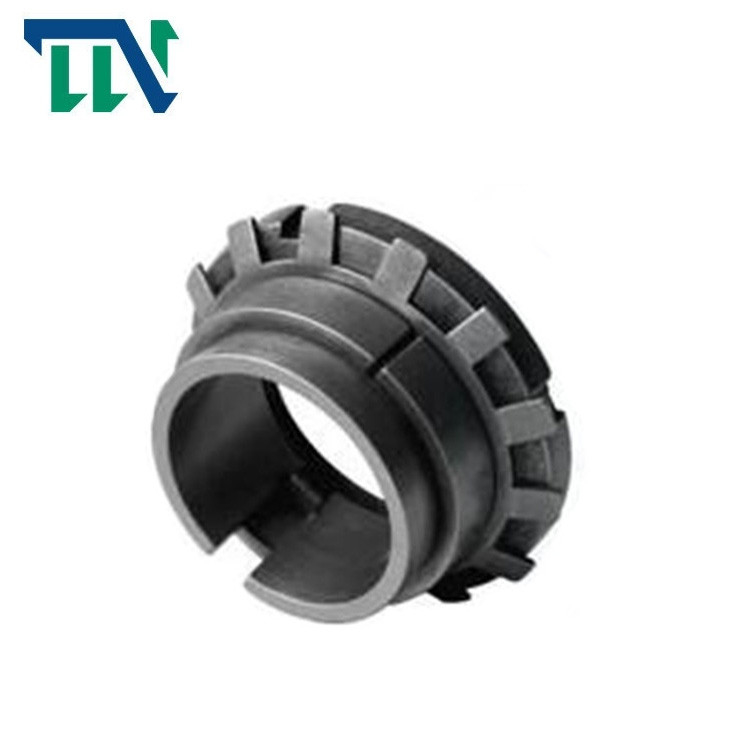

دستگاه قفل Z19 بست بدون کلید مجموعه قفل شفت قفل

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

شماره مدل:

مجموعه قفل Z19

مواد:

فولاد بلبرینگ GCr15

وزن:

4.5-179.5 کیلوگرم

قطر خارجی:

145-710 میلی متر

ضخامت (میلی متر):

72-197 میلی متر

اندازه سوراخ:

100-600

گشتاور (kNm:

3.9-470

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

1000 در ماه

برجسته کردن:

محور قفل محور قفل

Z19 مجموعه قفل

بسته بندی قفل بدون کلید

Product Description

دستگاه قفل بدون کلید Z19 مجموعه قفل برق

ویژگی های محصولات

مونتاژ قفل یک جزء اساسی پیشرفته است که به طور گسترده در اتصالات مکانیکی تحت بار سنگین در جهان استفاده می شود.در اتصال چرخ و شفت، این یک دستگاه اتصال بدون کلید است که انتقال بار را با سفت کردن پیچ‌های با استحکام بالا انجام می‌دهد تا فشار و اصطکاک ایجاد شده بین سطوح محفظه ایجاد شود.

قابلیت تعویض خوب و جداسازی آسانهنگام جدا کردن، ابتدا پیچ تراکم را باز کنید و سپس از پیچ اجکتور برای فشار دادن تخلیه استفاده کنید تا حالت اتصال آزاد شود و مجموعه قفل از قطعات اتصال جدا شود.

اتصال Locking Assembly می تواند بارهای سنگین را تحمل کند.ساختار آن را می توان به سبک های مختلف تبدیل کرد.برای برآورده کردن نیازهای بار نصب، یک مونتاژ قفل کافی نیست و می توان از چندین سری به صورت ترکیبی استفاده کرد.

با توسعه انرژی های جدید، تولید برق بادی به طور گسترده در چین ترویج می شود و به یک صنعت در حال ظهور تبدیل شده است.به عنوان بخش مهمی از فن، آستین انبساط به طور گسترده ای بر روی کاهنده سرعت و کاهش دهنده انحراف فن مطابقت دارد.

پارامترهای محصولات

基本尺寸 ابعاد اساسی					螺母 مهره		额定负荷 بار نامی		Pf (N/mm2)	جی (کیلوگرم)
د	دی	E	اچ	ب	规格 اندازه ها	م_آ N·m	اف_تی(kN)	م_تی(N·m)
میلی متر					规格 اندازه ها	م_آ N·m	اف_تی(kN)	م_تی(N·m)
14	25				M20×1		5.10	38	200	0.04
15	25				M20×1		5.50	41	185	0.05
16	25	32	16.5	6.5	M20×1	95	5.45	43	174	0.06
17	26				M20×1		5.50	47	164	0.07
18	26				M22×1		5.40	49	155	0.08
18	30							58	185	0.09
19	30	38	18	6.5	M25×1.5	160	6.60	62	176	0.10
20	30	38	18	6.5	M25×1.5	160	6.60	66	167	0.11
22	32							73	152	0.12
24	35				M30×1.5		8.75	105	185	0.13
25	35	45	18	6.5	M30×1.5	220	8.80	110	178	0.14
28	36				M32×1.5		8.55	120	159	0.15
28	40			7	M32×1.5			149	188	0.17
30	40	52	19.5	8	M35×1.5	340	10.60	160	164	0.18
32	42			8	M35×1.5			170	154	0.19
35	45				M40×1.5			230	153	0.21
36	45	58	21.5	8	M40×1.5	480	13.10	240	149	0.23
38	48	58	21.5	8	M42×1.5	480	13.10	250	141	0.24
38	50				M42×1.5			250	141	0.25
40	50		24.5		M42×1.5		15.50	310	124	0.28
40	52	65	25.5	10	M45×1.5	680	15.50	310	120	0.30
42	55		25.5		M48×1.5		15.20	320	114	0.31
45 45	55 57	70	25.5	10	M50×1.5	870	17.70	400	122	0.35 0.36
48	60							500	135	0.38
50	60	75	25.5	10	M55×2	970	20.80	520	130	0.40
50	62							520	130	0.42

基本尺寸 ابعاد اساسی					螺 شماره	母 تی	额定 دارای رتبه		负荷 بار	Pf (N/mm2)	جی (کیلوگرم)
د	دی	E	اچ	ب	规格 اندازه ها	م_آ N·m	اف_تی(kN)	م_تی(N·m)
میلی متر					规格 اندازه ها	م_آ N·m	اف_تی(kN)	م_تی(N·m)
14	25		30		M20×1			64		85	0.07
15	25		30		M20×1			70		80	0.08
16	25	32	30		M20×1	95	9.1	73		75	0.09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0.10 0.11
19 20	30	38	32		M25×1.5 M25×1.5	160	11.0	105 112		75 70	0.12 0.13
22								163		70	0.14
24	35	45	36	25	M30×1.5	220	14.5	178		65	0.15
25								185		60	0.17
28 30	40	52	42		M35×1.5	340 340	14.5 17.5	250 270		55 50	0.19 0.20
32	42	52			M36×1.5	340		350		60	0.22
32	45	58	44		M40×1.5	480	21.5	350		60	0.25
35	45	58			M40×1.5	480		390		55	0.27
38 40	50	65	45	30	M45×1.5	680	26.0	500 520		60	0.30 0.32
45	55	70			M50×1.5	870	30.0	680			0.33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35.0 35.0	840 880		60	0.34 0.36
55	65	80			M60×2	1100	37.5	1030			0.38
60	70	85	52		M65×2	1300	45.0	1360		65	0.42
