جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z20
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z20 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.37-9.2 کیلوگرم |
قطر خارجی: |
60-260 میلی متر |
ضخامت (میلی متر): |
72-197 میلی متر |
اندازه سوراخ: |
25-160 میلی متر |
گشتاور (kNm: |
17-145 |
شماره مدل: |
مجموعه قفل Z20 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.37-9.2 کیلوگرم |
قطر خارجی: |
60-260 میلی متر |
ضخامت (میلی متر): |
72-197 میلی متر |
اندازه سوراخ: |
25-160 میلی متر |
گشتاور (kNm: |
17-145 |

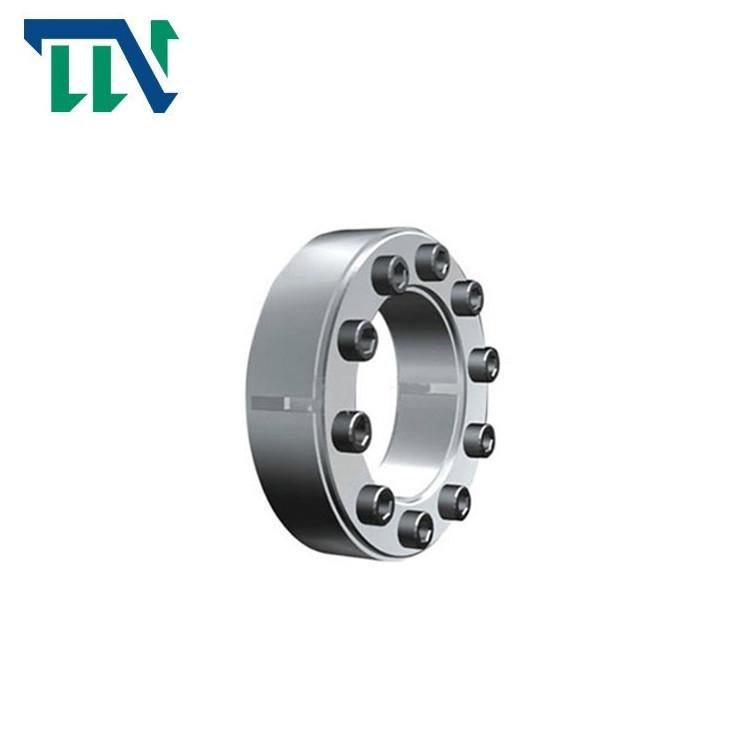

دستگاه قفل بدون کلید Z20 مجموعه قفل برق
ویژگی های محصولات
مجموعه قفل سری z تولید شده توسط شرکت انتقال Changzhou tianniu یک ساختار اتصال بدون کلید است.تحت تأثیر نیروی محوری، آستین های داخلی و خارجی با شفت و توپی منقبض شده و منبسط می شوند تا اصطکاک کافی برای انتقال گشتاور و نیروی محوری ایجاد شود تا به هدف عملکرد مکانیزم دست یابد.
ویژگی ها: عملکرد خوب مرکز اتصال.در طول مونتاژ نیازی به گرمایش نیست.جدا کردن یا تنظیم موقعیت نسبی بین شفت و توپی راحت است.عدم تمرکز استرس؛ظرفیت باربری قویاستفاده: هنگامی که توپی به شفت متصل می شود، پس از سفت شدن توسط پیچ و مهره، نقش بسته شدن محکم را ایفا می کند.از آنجا که محصول یک سطح مخروطی یا ساختار مخروطی است، از طریق حرکت نیروی محوری به نیروی شعاعی تبدیل می‌شود و در نتیجه اصطکاک ایجاد می‌شود و نیازهای گشتاور را برآورده می‌کند.هنگام جداسازی، تمام پیچ ها را باز کنید.نیازی به برداشتن پیچ و مهره ها نیست.سپس پیچ های مربوطه را با آچار آلن در سوراخ جداسازی پیچ کنید و قطعات جدا شده را شل کنید.
پارامترهای محصولات
ابعاد اساسی |
پیچ با سر شش گوش داخلی |
بار نامی | جی (کیلوگرم) | ||||||||
| د | D | D1 | L1 | L | L2 |
اندازه ها |
تعداد |
مآ (N·m) |
متی(kN·m) | اف1(kN) | |
| میلی متر | |||||||||||
| 25 | 60 | 37.5 | 27.5 | 20 | 17 | M6×18 | 9 | 17 | 0.20 | 22 | 0.37 |
| 30 | 65 | 42.5 | 9 | 0.30 | 24 | 0.42 | |||||
| 35 | 72 | 47.5 | 12 | 0.50 | 35 | 0.48 | |||||
| 40 | 78 | 52.5 | 15 | 0.60 | 40 | 0.54 | |||||
| 45 | 92 | 60 | 33.5 | 24 | 20 | M8×22 | 12 | 41 | 1.0 | 55 | 0.92 |
| 50 | 98 | 65 | 12 | 1.2 | 60 | 1.0 | |||||
| 55 | 105 | 70 | 14 | 1.5 | 70 | 1.1 | |||||
| 60 | 110 | 75 | 14 | 1.7 | 72 | 1.2 | |||||
| 70 | 138 | 90 | 39.5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2.3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2.4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2.8 | |||||
| 100 | 180 | 122.5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6.5 | 150 | 3.8 |
| 110 | 190 | 132.5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142.5 | 16 | 9 | 190 | 4.7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7.4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9.2 | |||||
