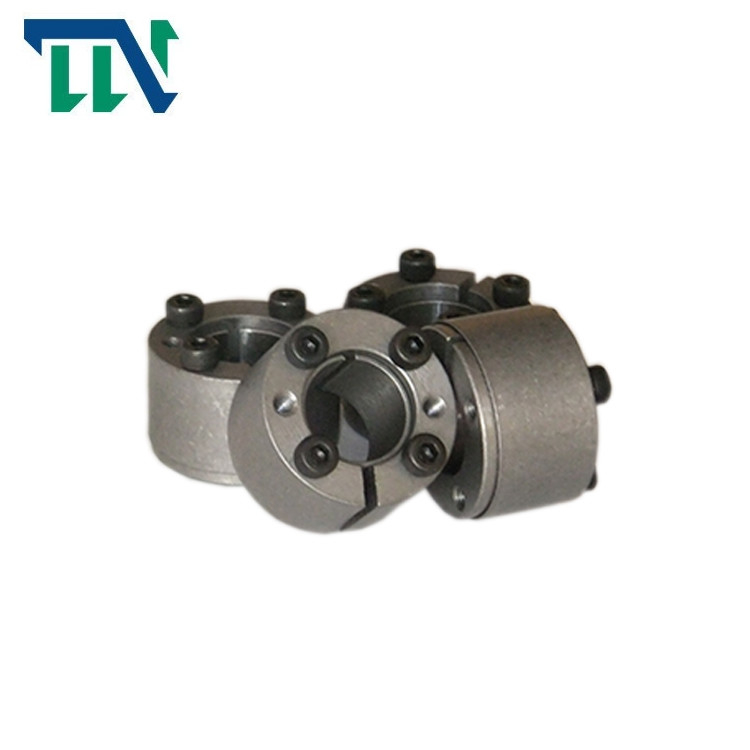

مجموعه قفل شفت Z21 14-300 میلی متر قطر داخلی

Brand Name:	Tianniu
Model Number:	Z21
MOQ:	2
قیمت:	negotiable
Delivery Time:	5-7 روز کاری

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO9001

شماره مدل:

مجموعه قفل Z21

مواد:

فولاد بلبرینگ GCr15

وزن:

0.1-118 کیلوگرم

قطر خارجی:

38-485 میلی متر

ضخامت (میلی متر):

11-142 میلی متر

اندازه سوراخ:

14-300 میلی متر

گشتاور (kNm:

30-292000

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

1000 در ماه

برجسته کردن:

مجموعه قفل Z21

مجموعه قفل شفت Z21

مجموعه قفل شفت 14-300 میلی متر

Product Description

دستگاه قفل بدون کلید Z20 مجموعه قفل برق

ویژگی های محصولات

مجموعه قفل (که از این پس به عنوان مجموعه قفل نامیده می شود) یک جزء پایه پیشرفته است که به طور گسترده در اتصالات مکانیکی تحت بار سنگین در جهان استفاده می شود.در اتصال چرخ و شفت، این یک دستگاه اتصال بدون کلید است که انتقال بار را با سفت کردن پیچ‌های با استحکام بالا انجام می‌دهد تا فشار و اصطکاک ایجاد شده بین سطوح محفظه ایجاد شود.

مجموعه قفل سری z تولید شده توسط شرکت انتقال Changzhou tianniu بر استانداردهای فنی معتبر در اروپا متکی است و از نظر علمی پیشرفت های خلاقانه ای در محصولات ایجاد کرده است.این شرکت عمدتاً استانداردهای یورو، JB (GB)، استانداردهای ایالات متحده و محصولات مختلف سری مونتاژ قفل غیر استاندارد را تولید می کند.این محصولات به اتحادیه اروپا، ایالات متحده، استرالیا، آسیای جنوب شرقی، هنگ کنگ و تایوان و سایر کشورها و مناطق صادر می شود.در حال حاضر، این شرکت 1000 متر مربع مساحت دارد و دارای ماشین آلات مختلف CNC، ابزار اندازه گیری با دقت بالا و تجهیزات اندازه گیری ویژه است.این شرکت به طور متوالی بیش از 30 سری استاندارد و هزاران مشخصات مجموعه قفل را توسعه و تولید کرده است.این یک تولید کننده مونتاژ قفل حرفه ای در مقیاس بزرگ در چین است

نام محصول	مجموعه قفل سری Z
مدل	ز
قطر داخلی	14-300 میلی متر
قطر خارجی	38-485 میلی متر
ضخامت	11-142 میلی متر
وزن	0.1-118 کیلوگرم
ظرفیت گشتاور	30-292000 نیوتن متر
بسته	کارتن / جعبه چوبی / درخواست مشتری
شرایط پرداخت	TTL/C، D/A، D/P، وسترن یونیون، پی پال
کاربرد	دستگاه نساجی، پنکه، هواکش، دستگاه چاپ

پارامترهای محصولات

ابعاد اساسی				پیچ با سر شش گوش داخلی		بار نامی		م_آ (N·m)	جی (کیلوگرم)
د	دی	L	L₁	اندازه ها	تعداد	م_تی(N·m)	اف₁(kN)
میلی متر				اندازه ها	تعداد	م_تی(N·m)	اف₁(kN)
10	20	13	15.5	M2.5×12	4	14.1	2900	0.85	0.019
11	22					15.3	2900	0.85	0.022
12	22					17.1	2900	0.85	0.024
14	26	17	20	M3×16		31	4380	0.68	0.039
15	28		20	M3×16		32.5	4380	0.68	0.044
16	32		21	M4×16		61	7700	3.5	0.068
17	35	21	25	M4×20		63	7700	3.5	0.090
18	35					68	7700	3.5	0.093
19	35					72	7700	3.5	0.098
20	38		26	M5×20		126	126000	6.6	0.12
22	40		26	M5×20		135	126000	6.6	0.13
24	47	26	32	M6×25		207	17900	11.8	0.20
25	47					216	17900	11.8	0.22
28	50				6	365	26120	11.8	0.24
30	55					387	26120	11.8	0.26
32	55					421	26120	11.8	0.27

ابعاد اساسی				پیچ با سر شش گوش داخلی		بار نامی		م_آ (N·m)	جی (کیلوگرم)
د	دی	L	L₁	اندازه ها	تعداد	اف₁(kN)	م_تی(kN·m)
میلی متر				اندازه ها	تعداد	اف₁(kN)	م_تی(kN·m)
35	60	31	37	M6×30	8	34990	633	11.8	0.37
38	65				8	34990	667	11.8	0.41
40	65				8	34990	696	11.8	0.42
42	75	36	44	M8×35	6	48000	1011	28.6	0.63
45	75				6	48000	1095	28.6	0.70
48	80				8	64270	1560	28.6	0.71
50	80				8	64270	1610	28.6	0.73
