جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: RLK130
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل RLK130 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.4-9.5 |
قطر خارجی: |
47-200 میلی متر |
ضخامت (میلی متر): |
24-140 میلی متر |
اندازه سوراخ: |
20-150 میلی متر |
گشتاور (kNm: |
30-380 |
شماره مدل: |
مجموعه قفل RLK130 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.4-9.5 |
قطر خارجی: |
47-200 میلی متر |
ضخامت (میلی متر): |
24-140 میلی متر |
اندازه سوراخ: |
20-150 میلی متر |
گشتاور (kNm: |
30-380 |

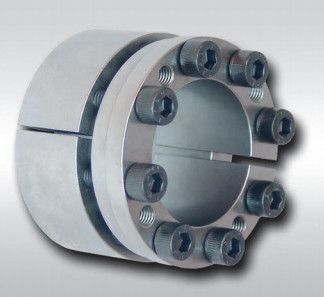

دستگاه قفل شفت استاندارد بلبرینگ مهره قفل RLK130
ویژگی های محصولات
مونتاژ قفل یک جزء اساسی پیشرفته است که به طور گسترده در اتصالات مکانیکی تحت بار سنگین در جهان استفاده می شود.در اتصال چرخ و شفت، این یک دستگاه اتصال بدون کلید است که انتقال بار را با سفت کردن پیچ‌های با استحکام بالا انجام می‌دهد تا فشار و اصطکاک ایجاد شده بین سطوح محفظه ایجاد شود.
انتخاب مجموعه قفل باید شرایط زیر را برآورده کند:
A. گشتاور انتقال: MT ≥ M
ب. نیروی محوری یاتاقان: ft ≥ FX
ج. نیروی انتقال: ft ≥ f2x + (MD / 2x10-3) 2
D. نیروی شعاعی یاتاقان: Pt ≥ FR / d1x103، که در آن:
M ￣ گشتاور قابل انتقال، kn · m;
FX ￣ نیروی محوری قابل تحمل، kn;
FT ￣ نیروی شعاعی قابل تحمل، kn;
گشتاور نامی مجموعه قفل MT ￣، kn · m;
نیروی محوری نامی مجموعه قفل FT ￣.KN;
دقطر داخلی و عرض حلقه داخلی مجموعه قفل، میلی متر؛
فشار روی سطح اتصال بین مجموعه قفل Pt ￣ و شفت، N / mm2
| مدل | مجموعه قفل برقی RLK130 | |
| فشار روی شفت (N/mm2) | 174-309 | |
| فشار روی توپی (N/mm2) | 112-184 | |
| بار نامی (kN.m) | زور | 53-640 |
| گشتاور | 0.53-57.5 | |
| اندازه مسابقه داخلی (میلی متر) | 20-180 | |
| اندازه نژاد بیرونی (میلی متر) | 47-235 | |
| ضخامت (میلی متر) | 48-90 | |
| وزن (کیلوگرم) | 0.4-11 | |
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内六角螺钉پیچ سر شش گوش داخلی |
额 定 负 荷 بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||
| د | دی | L | L1 | L2 |
规 格 اندازه ها |
数 量 تعداد |
اف1(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
M6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0.53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0.41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
M8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0.82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
M10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
ساعت 11.00 | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | 4.30 | |||||
| 125 | 170 |
M12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 | |||||||
| 150 | 200 | 77 | 65 | 45.4 | 12 | 380 | 28.50 | 196 | 6.70 | ||
