جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: RLK133
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل RLK133 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.3-9.6 |
قطر خارجی: |
47-260 میلی متر |
اندازه: |
M 4 M 6 |
اندازه سوراخ: |
20-200 میلی متر |
گشتاور (kNm: |
123-119 |
شماره مدل: |
مجموعه قفل RLK133 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.3-9.6 |
قطر خارجی: |
47-260 میلی متر |
اندازه: |
M 4 M 6 |
اندازه سوراخ: |
20-200 میلی متر |
گشتاور (kNm: |
123-119 |

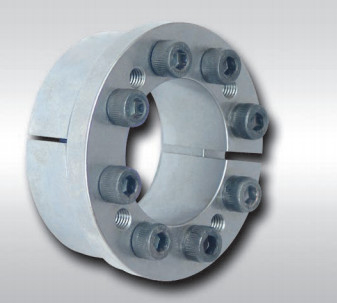

دستگاه قفل شفت استاندارد بلبرینگ مهره قفل RLK133
ویژگی های محصولات
نوع اینکوپلینگ شفت گیرهحساس است و در هر صورت نیاز به استفاده از روش صحیح و
ابزار مناسبدر فرآیند ذخیره سازی، حمل و نقل و نصب، قطعات بلبرینگ نباید باشد
آسیب دیده.برخی از یاتاقان ها به فشار بیشتری نیاز دارند، بنابراین ابزارهای خاصی مورد نیاز است.حتما به
دستورالعمل های ساخت خودروهنگام نصب بلبرینگ، آنها باید در تمیز و مرتب نصب شوند
محیط.ورود ذرات ریز به یاتاقان ها نیز عمر مفید یاتاقان ها را کوتاه می کند.بسیار است
تمیز نگه داشتن محیط در هنگام تعویض بلبرینگ بسیار مهم است.ضربه زدن به بلبرینگ مجاز نیست
با چکش، و توجه داشته باشید که یاتاقان بر روی زمین نیفتد (یا برخورد نامناسب مشابه).
قبل از نصب، وضعیت شافت و نشیمنگاه بلبرینگ نیز باید بررسی شود.حتی پوشیدن کوچک
منجر به تناسب ضعیف و در نتیجه خرابی زودهنگام یاتاقان می شود.
محور را روی هاب قرار می دهد
گشتاورهای قابل انتقال بالا
عرض محوری کوتاه
برای قطر شفت بین 20 میلی متر تا 200 میلی متر
روش جداسازی قطعات
1. پس از تأیید عدم وجود بار، پیچ ها را به آرامی باز کنید، اما همه پیچ ها را پیچ نکنید.
2. پیچ برداشته شده را به سوراخ رزوه ای کمکی صفحه پرس جلویی پیچ کنید، پیچ را به صفحه پرس بالایی بپیچانید تا مجموعه قفل شل شود و سپس به آرامی ضربه بزنید و پیچ را بکشید تا آستین اتصال انبساط بیرون بیاید.
پارامترهای محصولات
|
ابعاد اساسی |
پیچ با سر شش گوش داخلی |
بار نامی |
مآ
(N·m) |
Pf (N/mm2) |
جی
(کیلوگرم) |
||||||||
| د | دی | L1 | L2 | L3 | L4 | D1 |
اندازه ها |
تعداد |
افتی(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
