جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: RLK200
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل RLK200 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.2-146 کیلوگرم |
قطر خارجی: |
47-1100 میلی متر |
اندازه: |
M4 M6 M8 M10 |
اندازه سوراخ: |
19-1000 میلی متر |
گشتاور (kNm: |
0.25-2000 |
شماره مدل: |
مجموعه قفل RLK200 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.2-146 کیلوگرم |
قطر خارجی: |
47-1100 میلی متر |
اندازه: |
M4 M6 M8 M10 |
اندازه سوراخ: |
19-1000 میلی متر |
گشتاور (kNm: |
0.25-2000 |

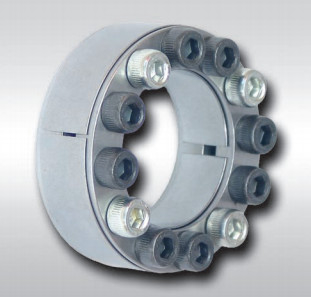

دستگاه قفل شفت استاندارد بلبرینگ مهره قفل RLK133
ویژگی های محصولات
واحد مونتاژ دستگاه قفل نوع Z2 از چهار قطعه با دو حلقه درونی دو مخروطی از طریق مجموعه ای از پیچ های سفت تشکیل شده است.
مونتاژ قفل یک جزء اساسی پیشرفته است که به طور گسترده در اتصالات مکانیکی تحت بار سنگین در جهان استفاده می شود.در اتصال چرخ و شفت، این یک دستگاه اتصال بدون کلید است که انتقال بار را با سفت کردن پیچ‌های با استحکام بالا انجام می‌دهد تا فشار و اصطکاک ایجاد شده بین سطوح محفظه ایجاد شود.
مناسب برای مواقع پر بار
به خصوص برای گشتاور متناوب مناسب است
کاربردهای معمولی: چرخ طیار، درام تسمه
سیستم گشتاور
اتصال مجموعه قفل الاستیک یک روش اتصال انبساط و سفت کردن نسبتاً جدید است.به دلیل ساختار ساده، دقت بالا در مرکز، گشتاور انتقال زیاد، بستن قابل اعتماد و مونتاژ و جداسازی راحت، به طور گسترده در پردازش چرخ دنده استفاده می شود.در فرآیند پردازش چرخ دنده، به دلیل اینکه روش طراحی تجربی سنتی فاقد رابطه بین تنش مونتاژ قفل الاستیک واقعی و میزان انبساط در هنگام طراحی مجموعه قفل الاستیک است، نرخ ضایعات مجموعه قفل الاستیک بالا است و عمر مفید آن است. کوتاه.با توجه به این وضعیت، رابطه بین استحکام مجموعه قفل الاستیک و انبساط با استفاده از نرم‌افزار اجزای محدود ANSYS مورد تجزیه و تحلیل کیفی قرار می‌گیرد و سه طرح برای بهبود آستین انبساط اصلی پیشنهاد می‌شود.تجزیه و تحلیل مثال نشان می دهد که تنش و انبساط مجموعه قفل الاستیک با افزایش جابجایی بدنه افزایش می یابد.پیشنهاد می شود که گسترش مجموعه قفل را می توان با کشش سنبه 0.15 میلی متر در پردازش واقعی محقق کرد و ایمنی آستین انبساط تضمین می شود.در این زمان ضریب ایمنی مجموعه قفل 1.50 و حداکثر انبساط مجموعه قفل 0.032 میلی متر است که این امر را فراهم می کند.
| مدل | عناصر بستن مخروطی Z2 | |
| فشار روی شفت (N/mm2) | 120 | |
| فشار روی توپی (N/mm2) | 92-108 | |
| بار نامی (kN.m) | زور | 31-1124 |
| گشتاور | 0.298-257.399 | |
| اندازه مسابقه داخلی (میلی متر) | 19-280 | |
| اندازه نژاد بیرونی (میلی متر) | 47-355 | |
| ضخامت (میلی متر) | 26-84 | |
| وزن (کیلوگرم) | 0.2-19.2 | |
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内六角螺钉پیچ با سر شش گوش داخلی |
额 定 负 荷 بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||
|
د |
دی |
ل |
L |
L1 |
规 格 اندازه ها |
数量 تعداد |
اف1 (kN) |
متی (kN·m) |
|||
|
میلی متر |
|||||||||||
|
19 |
47 |
17 |
20 |
27.5 |
M6×18 |
8 |
27 |
0.25 |
220 |
14 |
0.20 |
|
20 |
0.27 |
210 |
0.23 |
||||||||
|
22 |
0.30 |
195 |
0.24 |
||||||||
|
25 |
50 |
9 |
30 |
0.38 |
190 |
0.25 |
|||||
|
28 |
55 |
10 |
33 |
0.47 |
185 |
0.29 |
|||||
|
30 |
0.50 |
175 |
0.30 |
||||||||
|
35 |
60 |
12 |
40 |
0.70 |
180 |
0.32 |
|||||
|
38 |
63 |
15 |
46 |
0.88 |
185 |
0.33 |
|||||
|
40 |
65 |
0.92 |
180 |
0.34 |
|||||||
|
42 |
72 |
20 |
24 |
33.5 |
M8×22 |
12 |
65 |
1.36 |
200 |
35 |
0.48 |
|
45 |
75 |
71 |
1.62 |
210 |
0.57 |
||||||
|
50 |
80 |
72 |
1.77 |
190 |
0.60 |
||||||
|
55 |
85 |
15 |
83 |
2.27 |
200 |
0.63 |
|||||
|
60 |
90 |
2.47 |
180 |
0.69 |
|||||||
|
65 |
95 |
16 |
93 |
3.04 |
190 |
0.73 |
|||||
|
70 |
110 |
24 |
28 |
39 |
M10×25 |
15 |
130 |
1.60 |
210 |
70 |
1.26 |
|
75 |
115 |
131 |
4.90 |
195 |
1.33 |
||||||
|
80 |
120 |
132 |
5.20 |
180 |
140 |
||||||
|
85 |
125 |
16 |
147 |
6.30 |
195 |
1.49 |
|||||
|
90 |
130 |
16 |
148 |
6.60 |
180 |
1.53 |
|||||
|
95 |
135 |
18 |
167 |
7.90 |
195 |
1.62 |
|||||
|
100 |
145 |
29 |
33 |
47.0 |
M12×30 |
15 |
190 |
9.60 |
195 |
125 |
2.01 |
|
105 |
150 |
191 |
9.98 |
185 |
2.10 |
||||||
|
110 |
155 |
192 |
10.50 |
180 |
2.15 |
||||||
|
120 |
165 |
16 |
218 |
13.10 |
185 |
2.35 |
|||||
|
125 |
170 |
18 |
220 |
13.78 |
180 |
2.95 |
|||||
|
130 |
180 |
34 |
38 |
52.0 |
M12×35 |
20 |
272 |
17.60 |
165 |
125 |
3.51 |
|
140 |
190 |
22 |
298 |
20.90 |
3.85 |
||||||
|
150 |
200 |
24 |
324 |
24.20 |
170 |
4.07 |
|||||
|
160 |
210 |
27 |
350 |
ساعت 28.00 |
4.3 |
||||||
|
170 |
225 |
38 |
44 |
60 |
M14×40 |
22 |
386 |
32.80 |
160 |
190 |
5.78 |
|
180 |
235 |
24 |
420 |
37.80 |
165 |
6.05 |
|||||
|
190 |
250 |
46 |
52 |
68 |
28 |
490 |
46.50 |
150 |
8.25 |
||
|
200 |
260 |
30 |
525 |
52.50 |
8.65 |
||||||
|
210 |
275 |
50 |
56 |
74 |
M16×55 |
24 |
599 |
62.89 |
151 |
295 |
10.10 |
|
220 |
285 |
26 |
620 |
68.00 |
150 |
11.22 |
|||||
|
240 |
305 |
30 |
715 |
85.50 |
160 |
12.20 |
|||||
|
250 |
315 |
32 |
768 |
96.00 |
162 |
12.70 |
|||||
|
260 |
325 |
34 |
800 |
104.00 |
165 |
13.20 |
|||||
|
280 |
355 |
60 |
66 |
86.5 |
M18×60 |
32 |
915 |
128.00 |
145 |
405 |
19.20 |
|
300 |
375 |
36 |
1020 |
153.00 |
150 |
20.50 |
|||||
|
320 |
405 |
72 |
78 |
100.5 |
M20×75 |
1310 |
210.00 |
580 |
29.60 |
||
|
340 |
425 |
224.00 |
145 |
31.10 |
|||||||
|
360 |
455 |
84 |
90 |
116.0 |
M22×80 |
1630 |
294.00 |
780 |
42.20 |
||
|
380 |
475 |
1620 |
308.00 |
135 |
44.00 |
||||||
|
400 |
495 |
1610 |
322.00 |
130 |
46.00 |
||||||
|
420 |
515 |
40 |
1780 |
374.00 |
135 |
50.00 |
|||||
|
450 |
555 |
96 |
102 |
130 |
M24×90 |
2050 |
461.25 |
124 |
1000 |
65.00 |
|
|
480 |
585 |
42 |
2160 |
518.40 |
71.00 |
||||||
|
500 |
605 |
44 |
2240 |
560.00 |
123 |
72.60 |
|||||
|
530 |
640 |
45 |
2330 |
617.00 |
121 |
83.60 |
|||||
|
560 |
670 |
48 |
2440 |
680.00 |
120 |
85.00 |
|||||
|
600 |
710 |
50 |
2580 |
775.00 |
118 |
91.00 |
|||||
|
630 |
740 |
52 |
2680 |
844.00 |
117 |
94.00 |
|||||
|
670 |
780 |
56 |
2820 |
944.00 |
116 |
101.00 |
|||||
|
710 |
820 |
60 |
2970 |
1050.00 |
115 |
106.00 |
|||||
|
750 |
860 |
62 |
3130 |
1173.00 |
115 |
112.00 |
|||||
|
800 |
910 |
66 |
3260 |
1300.00 |
112 |
118.00 |
|||||
|
850 |
960 |
70 |
3500 |
1487.00 |
113 |
125.00 |
|||||
|
900 |
1010 |
75 |
3680 |
1650.00 |
112 |
132.00 |
|||||
|
950 |
1060 |
80 |
3870 |
1838.00 |
112 |
139.00 |
|||||
|
1000 |
1110 |
82 |
4000 |
2000.00 |
110 |
146 |
