جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: RLK300
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |

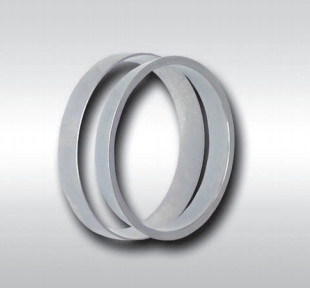

مجموعه قفل RLK300 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.002-0.38 |
قطر خارجی: |
13-224 میلی متر |
اندازه: |
M4 M6 M8 M10 |
اندازه سوراخ: |
10-200 |
گشتاور (kNm: |
1.4-73.6 |
شماره مدل: |
مجموعه قفل RLK300 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.002-0.38 |
قطر خارجی: |
13-224 میلی متر |
اندازه: |
M4 M6 M8 M10 |
اندازه سوراخ: |
10-200 |
گشتاور (kNm: |
1.4-73.6 |
دستگاه قفل شفت استاندارد بلبرینگ مهره قفل RLK133
ویژگی های محصولات
این می تواند جایگزین تک کلید و اسپلاین شود، به منظور تحقق اتصال بین قطعات ماشین آلات (مانند چرخ دنده، چرخ فلایویل) و شفت، بنابراین بارگذاری می تواند منتقل شود. از طریق عملکرد استحکام بالای پیچ در هنگام کار دستگاه قفل، بسیار زیاد است. قدرت نگهدارنده محکم بین توپی، حلقه داخلی و شفت تولید می شود. هنگام تحمل وزن و بارگذاری به قدرت اتصال بین دستگاه قفل و ماشین آلات و پیچش اصطکاکی اضافی به پیچش انتقال یا قدرت روی شفت بستگی دارد.
عیب و درمان
با توجه به انتقال طولانی مدت گشتاور زیاد در کار، آستین انبساط به راحتی باعث تغییر شکل خستگی فلز می شود و در نتیجه باعث سایش خستگی بین آستین انبساط و اتصال دهنده ها می شود.در عین حال به دلیل بزرگ بودن دستگاه زینترینگ تعمیر آن مشکل است.برای رفع این مشکلات می توان از کامپوزیت های پلیمری برای تعمیر در محل استفاده کرد.رابطه تطابق بین قطعات و وضعیت کار و سایش تجهیزات به طور کلی رابطه متناظری بین قطعات و فرآیند تعمیر قالب دارد.
تعمیر به طور عمده به مراحل زیر تقسیم می شود: ابتدا قسمت های فرسوده ژورنال و سوراخ داخلی چرخ دنده تمیز، خشک و زبر شده و رنگ فلز اصلی در معرض دید قرار می گیرد.سطح قطر شفت با مواد تعمیر فلز پلیمری 2211f پوشیده شده است، با یک خط کش خراشیده شده و جامد می شود.سطح سوراخ داخلی چرخ دنده باید درمان شود، و مواد تعمیر فلز پلیمری باید برای صاف و جامد کردن اثر سایش اعمال شود.پس از گرم شدن و جامد شدن مواد، سطح مواد صیقلی و تراز می شود و حلقه داخلی مجموعه قفل به عنوان قالب استفاده می شود.
قسمت تعمیر شده سطح قطر شفت را با اندازه مناسب قرار دهید، لبه پا را جلا دهید و سپس اندازه تعمیر شده را اندازه بگیرید.در نهایت، حلقه های داخلی و خارجی مجموعه قفل با مواد تعمیر فلز پلیمری برای مونتاژ عمومی پوشیده شده است.
| مدل | عناصر بستن مخروطی RLK300 | |
| فشار روی شفت (N/mm2) | 120 | |
| فشار روی توپی (N/mm2) | 92-108 | |
| بار نامی (kN.m) | زور | 1.4-273 |
| گشتاور | 0.0073-27.393 | |
| اندازه مسابقه داخلی (میلی متر) | 10-200 | |
| اندازه نژاد بیرونی (میلی متر) | 13-224 | |
| ضخامت (میلی متر) | 4.5-38 | |
| وزن (کیلوگرم) | 0.002-2.32 | |
پارامترهای محصولات
| تایپ کنید | d میلی متر | D میلی متر | B میلی متر |
| RLK 300-10 x 13 | 10 | 13 | 4،5 |
| RLK 300-12 x 15 | 12 | 15 | 4،5 |
| RLK 300-13 x 16 | 13 | 16 | 4،5 |
| RLK 300-14 x 18 | 14 | 18 | 6،3 |
| RLK 300-15 x 19 | 15 | 19 | 6،3 |
| RLK 300-16 x 20 | 16 | 20 | 6،3 |
| RLK 300-17 x 21 | 17 | 21 | 6،3 |
| RLK 300-18 x 22 | 18 | 22 | 6،3 |
| RLK 300-19 x 24 | 19 | 24 | 6،3 |
| RLK 300-20 x 25 | 20 | 25 | 6،3 |
| RLK 300-22 x 26 | 22 | 26 | 6،3 |
| RLK 300-24 x 28 | 24 | 28 | 6،3 |
| RLK 300-25 x 30 | 25 | 30 | 6،3 |
| RLK 300-28 x 32 | 28 | 32 | 6،3 |
| RLK 300-30 x 35 | 30 | 35 | 6،3 |
| RLK 300-32 x 36 | 32 | 36 | 6،3 |
| RLK 300-35 x 40 | 35 | 40 | 7 |
| RLK 300-36 x 42 | 36 | 42 | 7 |
| RLK 300-38 x 44 | 38 | 44 | 7 |
| RLK 300-40 x 45 | 40 | 45 | 8 |
| RLK 300-42 x 48 | 42 | 48 | 8 |
| RLK 300-45 x 52 | 45 | 52 | 10 |
| RLK 300-48 x 55 | 48 | 55 | 10 |
| RLK 300-50 x 57 | 50 | 57 | 10 |
| RLK 300-55 x 62 | 55 | 62 | 10 |
| RLK 300-60 x 68 | 60 | 68 | 12 |
| RLK 300-65 x 73 | 65 | 73 | 12 |
| RLK 300-70 x 79 | 70 | 79 | 14 |
| RLK 300-75 x 84 | 75 | 84 | 14 |
| RLK 300-80 x 91 | 80 | 91 | 17 |
| RLK 300-85 x 96 | 85 | 96 | 17 |
| RLK 300-90 x 101 | 90 | 101 | 17 |
| RLK 300-95 x 106 | 95 | 106 | 17 |
| RLK 300-100 x 114 | 100 | 114 | 21 |
| RLK 300-110 x 124 | 110 | 124 | 21 |
| RLK 300-120 x 134 | 120 | 134 | 21 |
| RLK 300-130 x 148 | 130 | 148 | 28 |
| RLK 300-140 x 158 | 140 | 158 | 28 |
| RLK 300-150 x 168 | 150 | 168 | 28 |
| RLK 300-160 x 178 | 160 | 178 | 28 |
| RLK 300-170 x 191 | 170 | 191 | 33 |
| RLK 300-180 x 201 | 180 | 201 | 33 |
| RLK 300-190 x 211 | 190 | 211 | 33 |
| RLK 300-200 x 224 | 200 | 224 | 38 |
