جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: RLK402
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل RLK402 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.42-34.3 کیلوگرم |
قطر خارجی: |
55-326 میلی متر |
ضخامت (میلی متر): |
24-140 میلی متر |
اندازه سوراخ: |
25-260 میلی متر |
گشتاور (kNm: |
0.84-240 |
شماره مدل: |
مجموعه قفل RLK402 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.42-34.3 کیلوگرم |
قطر خارجی: |
55-326 میلی متر |
ضخامت (میلی متر): |
24-140 میلی متر |
اندازه سوراخ: |
25-260 میلی متر |
گشتاور (kNm: |
0.84-240 |

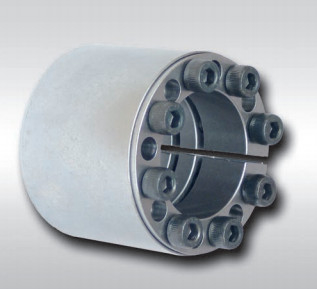

دستگاه قفل شفت استاندارد بلبرینگ مهره قفل RLK402
معرفی محصولات
دستورالعمل برای استفاده
1. لطفاً قبل از استفاده این دستورالعمل را به دقت بخوانید.
2. تأیید کنید که آیا محصول فعلی با مدل ماشین آلات پیکربندی شده مطابقت دارد یا خیر.
3. مواد افزودنی حاوی مولیبدن یا سیلیکون نباید در اجزای مجموعه قفل استفاده شود.
4. سطح عملکرد مشخص شده این محصول 1.2 است. پیچ و مهره های درجه 9 باید با سایر پیچ ها جایگزین شوند.
5. این محصول عملکرد موقعیت یابی مرکزی ندارد.اگر به این عملکرد نیاز دارید، لطفاً خودتان آن را روی توپی چرخ طراحی کنید.
6. در هنگام نصب مجموعه قفل به زور ضربه نزنید.
7. تحمل انتخاب شفت و توپی H8 / H8 است
هاب را روی شفت متمرکز می کند.شیار دوگانه برای دقت وسط بالا
می توان چندین بار مونتاژ کرد
بالاترین گشتاور قابل انتقال
برای کاربردهای سنگین
بدون جابجایی محوری بین توپی و شفت در طول روش بستن
بالاترین کیفیت ماشینکاری
گشتاور قابل انتقال 50500 نیوتن متر تا 1701000 نیوتن متر
برای قطر شفت بین 130 میلی متر تا 600 میلی متر
ویژگی های محصولات
| مدل | مجموعه قفل RLK402/Z12 | |
| فشار روی شفت (N/mm2) | 252-136 | |
| فشار روی توپی (N/mm2) | 88-130 | |
| بار نامی (kN.m) | زور | 55-2400 |
| گشتاور | 0.7-362.3 | |
| اندازه مسابقه داخلی (میلی متر) | 25-300 | |
| اندازه نژاد بیرونی (میلی متر) | 50-375 | |
| ضخامت (میلی متر) | 51-197 | |
| وزن (کیلوگرم) |
0.5-49.7 |
|
پارامترهای محصولات
|
ابعاد اساسی |
پیچ با سر شش گوش داخلی |
بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||
| د | دی | من | L | L1 |
اندازه ها |
تعداد |
افتی(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
