products details

خونه محصولات

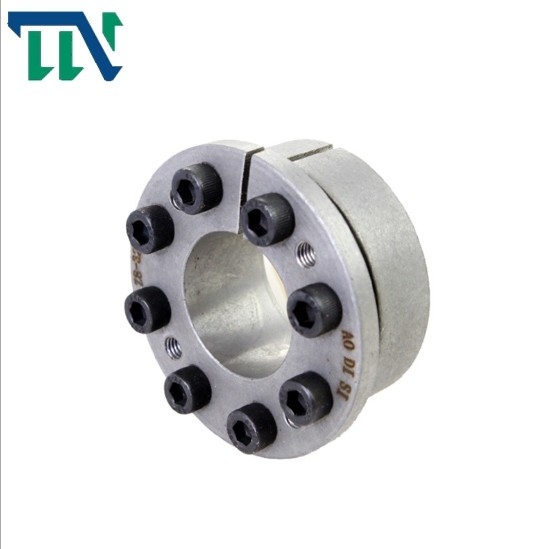

TLK 133 30x55 40x65 25x50 شفت مخروطی مجموعه قفل خود مرکزی

Name: TLK 133 30x55 40x65 25x50 شفت مخروطی مجموعه قفل خود مرکزی
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: سری TLK133
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	سری TLK133
MOQ:	2
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

شماره مدل:

مجموعه قفل TLK133

مواد:

فولاد بلبرینگ GCr15

اندازه سوراخ:

20-65 میلی متر

وزن:

0.25-0.89

قطر خارجی:

47-95 میلی متر

اندازه:

M6 M8

گشتاور 0.014-15.7 (kNm:

30-100

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

1000 در ماه

برجسته کردن:

tlk 133 60x90

tlk 133 22x47

tlk 133 100x145

Product Description

دستگاه قفل شفت استاندارد بلبرینگ مهره قفل سری TLK133

معرفی محصولات

Locking Assembly نوع جدیدی از اتصال است.برای ایجاد فشار مثبت بین مجموعه قفل و شفت یا بین سطح محفظه، که همراه با اصطکاک و یک دستگاه اتصال بدون کلید است که انتقال بار را انجام می دهد، به سفت کردن پیچ های با استحکام بالا متکی است.در مقایسه با روش سنتی اتصال مکانیکی تداخل عمومی بدون باند و باند دارای مزایا و ویژگی های منحصر به فرد بسیاری است

دستورالعمل برای استفاده

1. لطفاً قبل از استفاده این دستورالعمل را به دقت بخوانید.

2. تأیید کنید که آیا محصول فعلی با مدل ماشین آلات پیکربندی شده مطابقت دارد یا خیر.

3. مواد افزودنی حاوی مولیبدن یا سیلیکون نباید در اجزای مجموعه قفل استفاده شود.

4. سطح عملکرد مشخص شده این محصول 1.2 است. پیچ و مهره های درجه 9 باید با سایر پیچ ها جایگزین شوند.

5. این محصول عملکرد موقعیت یابی مرکزی ندارد.اگر به این عملکرد نیاز دارید، لطفاً خودتان آن را روی توپی چرخ طراحی کنید.

6. در هنگام نصب مجموعه قفل به زور ضربه نزنید.

7. تحمل انتخاب شفت و توپی H8 / H8 است

ویژگی های محصولات

مدل		مجموعه قفل RLK603
بار نامی (kN.m)	زور	5-3500
	گشتاور	0.025-517
اندازه مسابقه داخلی (میلی متر)		14-360
اندازه نژاد بیرونی (میلی متر)		38-590
ضخامت (میلی متر)		15-175
وزن (کیلوگرم)		0.1-186

پارامترهای محصولات

ابعاد اساسی						پیچ با سر شش گوش داخلی		بار نامی		Pf (N/mm2)	م_آ (N·m)	جی (کیلوگرم)
د	دی	L	L₀	L₁	L₂	اندازه ها	تعداد	اف₁(kN)	م_تی(kN·m)
میلی متر
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8×25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89
