جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری TLK134
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل TLK134 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
14-50 میلی متر |
وزن: |
0.37-1.02 کیلوگرم |
قطر خارجی: |
55-80 میلی متر |
اندازه: |
M6 M8 |
گشتاور (kNm: |
0.014-15.7 |
شماره مدل: |
مجموعه قفل TLK134 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
14-50 میلی متر |
وزن: |
0.37-1.02 کیلوگرم |
قطر خارجی: |
55-80 میلی متر |
اندازه: |
M6 M8 |
گشتاور (kNm: |
0.014-15.7 |

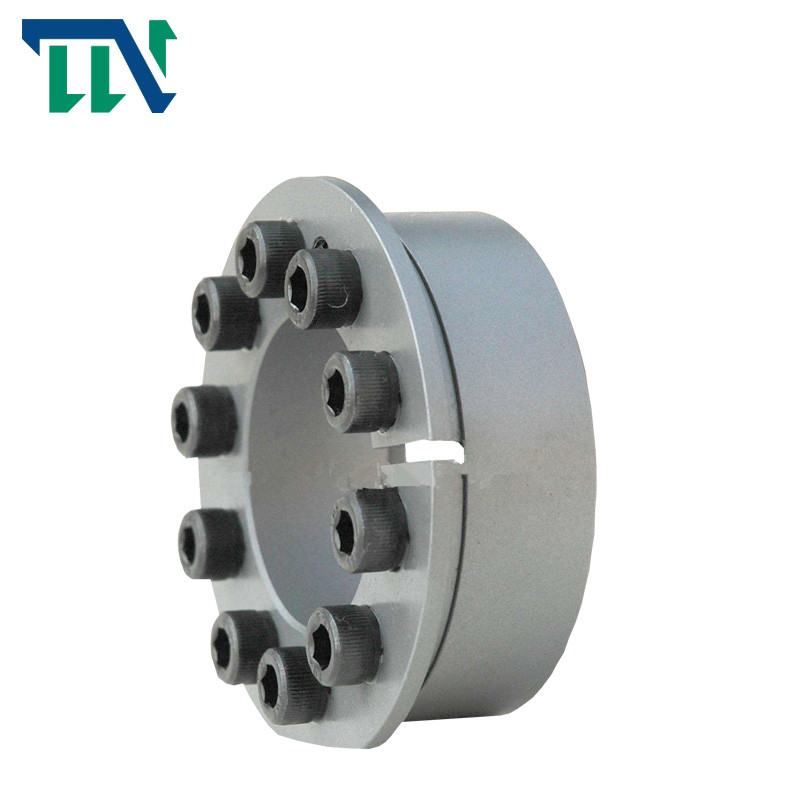

TLK 134 قفل مونتاژ خود مرکزی بست برای ماشین آلات متالورژی
دستگاه قفل شفت استاندارد بلبرینگ مهره قفل سری TLK134
معرفی محصولات
تیانیو در سال 1987 شروع به توسعه انواع آستین های توسعه دهنده این استاندارد کرد.
پس از نزدیک به 20 سال تمرین، توسعه تمامی انواع این استاندارد را تکمیل کرده است.و به نساجی، بسته بندی، مواد غذایی، صنایع سبک، متالورژی، کاغذسازی، چاپ، ماشین ابزار، مراکز ماشینکاری، ماشین آلات آهنگری و ماشین آلات متالورژی و ماشین آلات عمومی و ماشین آلات دیگر ارتقاء یافت، شهرت خوبی به دست آورد و محصولات صنعت ماشین آلات را تبلیغ کرد.مهارت بهبود یافته استو با توجه به
برای نیازهای خاص کاربر، توسعه آستین مشترک انبساط غیر استاندارد.
انتخاب مجموعه قفل باید شرایط زیر را برآورده کند:
A. گشتاور انتقال: MT ≥ M
ب. نیروی محوری یاتاقان: ft ≥ FX
ج. نیروی انتقال: ft ≥ f2x + (MD / 2x10-3) 2
D. نیروی شعاعی یاتاقان: Pt ≥ FR / d1x103، که در آن:
M ￣ گشتاور قابل انتقال، kn · m;
FX ￣ نیروی محوری قابل تحمل، kn;
FT ￣ نیروی شعاعی قابل تحمل، kn;
گشتاور نامی مجموعه قفل MT ￣، kn · m;
نیروی محوری نامی مجموعه قفل FT ￣.KN;
دقطر داخلی و عرض حلقه داخلی مجموعه قفل، میلی متر؛
فشار روی سطح اتصال بین مجموعه قفل Pt ￣ و شفت، N / mm2
ویژگی های محصولات
| مدل | مجموعه قفل RLK603 | |
| بار نامی (kN.m) | زور | 5-3500 |
| گشتاور | 0.025-517 | |
| اندازه مسابقه داخلی (میلی متر) | 14-360 | |
| اندازه نژاد بیرونی (میلی متر) | 38-590 | |
| ضخامت (میلی متر) | 15-175 | |
| وزن (کیلوگرم) | 0.1-186 | |
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内六角螺钉 پیچ سر شش گوشه داخلی |
额 定 负 荷 بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||||
| د | دی | L4 | L3 | L2 | دی1 | L1 |
规 格 اندازه ها |
数量 تعداد |
افتی(kN) |
متی(kN·m) |
|||
| میلی متر | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
