جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری TLK250
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل TLK250 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
14-50 میلی متر |
وزن: |
0.04-0.42 |
قطر خارجی: |
25-62 میلی متر |
اندازه: |
M20 |
گشتاور (kNm: |
38-520 |
شماره مدل: |
مجموعه قفل TLK250 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
14-50 میلی متر |
وزن: |
0.04-0.42 |
قطر خارجی: |
25-62 میلی متر |
اندازه: |
M20 |
گشتاور (kNm: |
38-520 |

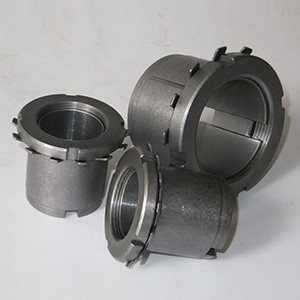

مونتاژ قفل TLK250 خود مرکزی
دستگاه قفل شفت استاندارد بلبرینگ مهره قفل سری TLK250
معرفی محصول
در سال 1987، Tianniu شروع به انجام تحقیقات جامع و توسعه توسعه های مختلف کرد
آستین های این استانداردو ارتقاء یافته به نساجی، بسته بندی، مواد غذایی، صنایع سبک، متالورژی،
کاغذ سازی، چاپ، ماشین ابزار، مراکز ماشینکاری، ماشین آلات آهنگری و متالورژی
ماشین آلات و ماشین آلات عمومی و ماشین آلات دیگر، شهرت خوبی به دست آورد و ترویج کرد
محصولات صنعت ماشین آلاتمهارت بهبود یافته استو با توجه به نیازهای خاص کاربر،
توسعه آستین مفصل انبساط غیر استاندارد.
با توسعه انرژی های جدید، تولید برق بادی به طور گسترده در چین ترویج می شود و به یک صنعت در حال ظهور تبدیل شده است.به عنوان بخش مهمی از فن، آستین انبساط به طور گسترده ای بر روی کاهنده سرعت و کاهش دهنده انحراف فن مطابقت دارد.
مزیت - فایده - سود - منفعت
1. استفاده از مجموعه قفل، ساخت و نصب قطعات میزبان را ساده می کند.ماشینکاری شفت و سوراخ برای نصب مجموعه قفل مانند تداخل مناسب نیست.
نمونه ها به تلورانس های تولیدی با دقت بالا نیاز دارند.در هنگام نصب مونتاژ قفل، نیازی به گرم کردن، خنک کردن یا تحت فشار قرار دادن تجهیزات نیست، فقط پیچ ها را فشار دهید.
تا گشتاور لازم سفت کنید.تنظیم راحت است و توپی را می توان به راحتی در موقعیت مورد نیاز روی شفت تنظیم کرد.مجموعه قفل همچنین می تواند برای اتصال قطعات با جوش پذیری ضعیف استفاده شود.
مونتاژ 2 قفل دارای عمر طولانی و استحکام بالایی است.مجموعه قفل متکی به انتقال اصطکاکی است که هیچ تضعیف کلید یا حرکت نسبی به قطعات متصل ندارد و در حین کار سایش وجود نخواهد داشت.
مونتاژ 3 قفل هنگام بارگذاری بیش از حد، عملکرد اتصال خود را از دست می دهد، که می تواند از تجهیزات در برابر آسیب محافظت کند.اتصال مونتاژ 4 قفل می تواند بارهای متعددی را تحمل کند و ساختار آن را می توان به سبک های مختلف تبدیل کرد.با توجه به بار نصب، مجموعه های قفل کننده متعدد نیز می توانند به صورت سری استفاده شوند
ویژگی های محصولات
| مدل | مجموعه قفل RLK603 | |
| بار نامی (kN.m) | زور | 5-3500 |
| گشتاور | 0.025-517 | |
| اندازه مسابقه داخلی (میلی متر) | 14-360 | |
| اندازه نژاد بیرونی (میلی متر) | 38-590 | |
| ضخامت (میلی متر) | 15-175 | |
| وزن (کیلوگرم) | 0.1-186 | |
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
螺 母 مهره |
额 定 负 荷 بار نامی |
Pf (N/mm2) |
جی
(کیلوگرم) |
||||||
| د | دی | E | اچ | ب |
规 格 اندازه ها |
مآ N·m |
افتی(kN) | متی(N·m) | ||
| میلی متر | ||||||||||
| 14 | 25 | M20×1 | 5.10 | 38 | 200 | 0.04 | ||||
| 15 | 25 | M20×1 | 5.50 | 41 | 185 | 0.05 | ||||
| 16 | 25 | 32 | 16.5 | 6.5 | M20×1 | 95 | 5.45 | 43 | 174 | 0.06 |
| 17 | 26 | M20×1 | 5.50 | 47 | 164 | 0.07 | ||||
| 18 | 26 | M22×1 | 5.40 | 49 | 155 | 0.08 | ||||
| 18 | 30 | 58 | 185 | 0.09 | ||||||
| 19 | 30 | 38 | 18 | 6.5 | M25×1.5 | 160 | 6.60 | 62 | 176 | 0.10 |
| 20 | 30 | 66 | 167 | 0.11 | ||||||
| 22 | 32 | 73 | 152 | 0.12 | ||||||
| 24 | 35 | M30×1.5 | 8.75 | 105 | 185 | 0.13 | ||||
| 25 | 35 | 45 | 18 | 6.5 | M30×1.5 | 220 | 8.80 | 110 | 178 | 0.14 |
| 28 | 36 | M32×1.5 | 8.55 | 120 | 159 | 0.15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0.17 | ||||
| 30 | 40 | 52 | 19.5 | 8 | M35×1.5 | 340 | 10.60 | 160 | 164 | 0.18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0.19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0.21 | |||||
| 36 | 45 | 58 | 21.5 | 8 | M40×1.5 | 480 | 13.10 | 240 | 149 | 0.23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0.24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0.25 | |||||
| 40 | 50 | 24.5 | M42×1.5 | 15.50 | 310 | 124 | 0.28 | |||
| 40 | 52 | 65 | 25.5 | 10 | M45×1.5 | 680 | 15.50 | 310 | 120 | 0.30 |
| 42 | 55 | 25.5 | M48×1.5 | 15.20 | 320 | 114 | 0.31 | |||
|
45 45 |
55 57 |
70 | 25.5 | 10 | M50×1.5 | 870 | 17.70 | 400 | 122 |
0.35 0.36 |
| 48 | 60 | 500 | 135 | 0.38 | ||||||
| 50 | 60 | 75 | 25.5 | 10 | M55×2 | 970 | 20.80 | 520 | 130 | 0.40 |
| 50 | 62 | 520 | 130 | 0.42 | ||||||
