جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری TLK200
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل TLK200 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
10-500 میلی متر |
وزن: |
0.01-16.5 |
قطر خارجی: |
13-540 میلی متر |
اندازه: |
M 4 M 6 |
گشتاور (kNm: |
1.4-1110 |
شماره مدل: |
مجموعه قفل TLK200 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
10-500 میلی متر |
وزن: |
0.01-16.5 |
قطر خارجی: |
13-540 میلی متر |
اندازه: |
M 4 M 6 |
گشتاور (kNm: |
1.4-1110 |

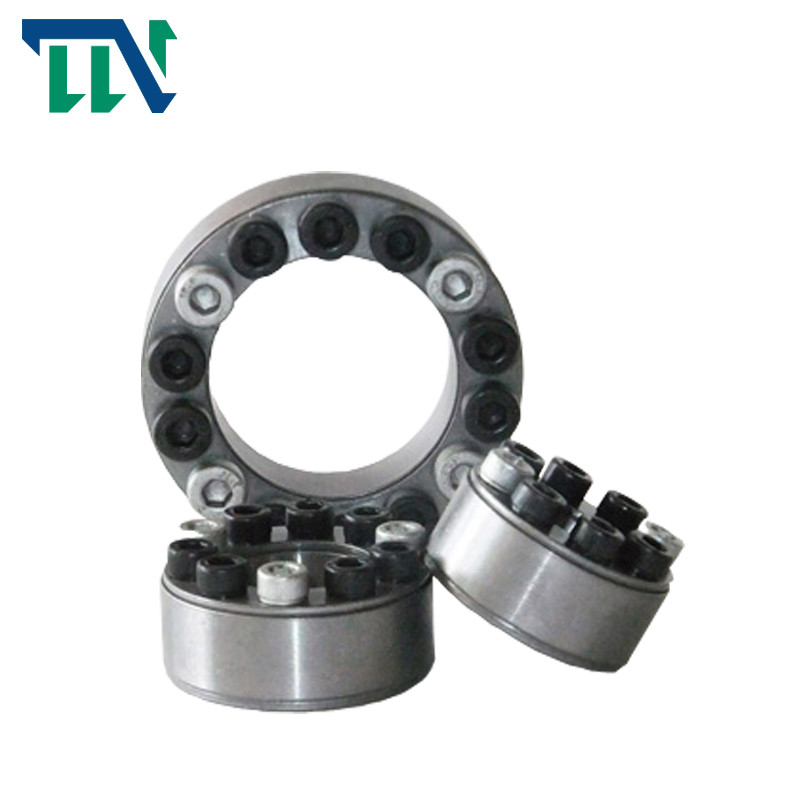

دستگاه قفل TLK200 گیره بدون کلید مونتاژ خود مرکزی
دستگاه قفل شفت استاندارد بلبرینگ مهره قفل سری TLK200
معرفی محصول
مونتاژ قفل یک جزء اساسی پیشرفته است که به طور گسترده در اتصالات مکانیکی تحت بار سنگین در جهان استفاده می شود.در اتصال چرخ و شفت، این یک دستگاه اتصال بدون کلید است که انتقال بار را با سفت کردن پیچ‌های با استحکام بالا انجام می‌دهد تا فشار و اصطکاک ایجاد شده بین سطوح محفظه ایجاد شود.
مناسب برای مواقع پر بار
به خصوص برای گشتاور متناوب مناسب است
کاربردهای معمولی: چرخ طیار، درام تسمه
سیستم گشتاور
نصب و راه اندازی
1 آستین گسترش 1x را نصب کنید
2 آستین گسترش 1.9x را نصب کنید
3 آستین گسترش 2.7xt نصب کنید
4 عدد آستین گسترش 3.6x را نصب کنید
انتخاب مجموعه قفل باید شرایط زیر را برآورده کند:
A. گشتاور انتقال: MT ≥ M
ب. نیروی محوری یاتاقان: ft ≥ FX
ج. نیروی انتقال: ft ≥ f2x + (MD / 2x10-3) 2
D. نیروی شعاعی یاتاقان: Pt ≥ FR / d1x103، که در آن:
M ￣ گشتاور قابل انتقال، kn · m;
FX ￣ نیروی محوری قابل تحمل، kn;
FT ￣ نیروی شعاعی قابل تحمل، kn;
گشتاور نامی مجموعه قفل MT ￣، kn · m;
نیروی محوری نامی مجموعه قفل FT ￣.KN;
دقطر داخلی و عرض حلقه داخلی مجموعه قفل، میلی متر؛
فشار روی سطح اتصال بین مجموعه قفل Pt ￣ و شفت، N / mm2
ویژگی های محصولات
| مدل | مجموعه قفل RLK603 | |
| بار نامی (kN.m) | زور | 5-3500 |
| گشتاور | 0.025-517 | |
| اندازه مسابقه داخلی (میلی متر) | 14-360 | |
| اندازه نژاد بیرونی (میلی متر) | 38-590 | |
| ضخامت (میلی متر) | 15-175 | |
| وزن (کیلوگرم) | 0.1-186 | |
پارامترهای محصولات
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 جی (کیلوگرم) |
||||
| د | دی | L | ل | اف1(KN) | متی(KN·m) | |
| میلی متر | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 جی (کیلوگرم) |
||||
| د | دی | L | ل | اف1(KN) | متی(KN·m) | |
| میلی متر | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
重 量 جی (کیلوگرم) |
||||
| د | دی | L | ل | اف1(KN) | متی(KN·m) | |
| میلی متر | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | ساعت 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
