جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری TLK401
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل TLK401 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
45-320 میلی متر |
وزن: |
1.5-71 کیلوگرم |
قطر خارجی: |
75-405 میلی متر |
اندازه: |
M8 M10 M12 M14 M16 M20 |
گشتاور (kNm: |
174-2930 |
شماره مدل: |
مجموعه قفل TLK401 |
مواد: |
فولاد بلبرینگ GCr15 |
اندازه سوراخ: |
45-320 میلی متر |
وزن: |
1.5-71 کیلوگرم |
قطر خارجی: |
75-405 میلی متر |
اندازه: |
M8 M10 M12 M14 M16 M20 |
گشتاور (kNm: |
174-2930 |

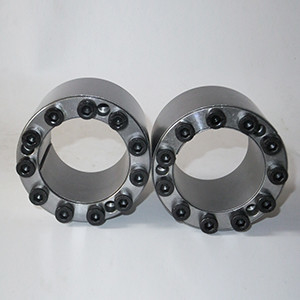

TLK401 قفل مونتاژ بدون کلید Tollok خود مرکزی برای صنعت
دستگاه قفل شفت استاندارد بلبرینگ مهره قفل سری TLK300
معرفی محصولات
مجموعه قفل سری z تولید شده توسط شرکت انتقال Changzhou tianniu بر استانداردهای فنی معتبر در اروپا متکی است و از نظر علمی پیشرفت های خلاقانه ای در محصولات ایجاد کرده است.این شرکت عمدتاً استانداردهای یورو، JB (GB)، استانداردهای ایالات متحده و محصولات مختلف سری مونتاژ قفل غیر استاندارد را تولید می کند.این محصولات به اتحادیه اروپا، ایالات متحده، استرالیا، آسیای جنوب شرقی، هنگ کنگ و تایوان و سایر کشورها و مناطق صادر می شود.در حال حاضر، این شرکت 1000 متر مربع مساحت دارد و دارای ماشین آلات مختلف CNC، ابزار اندازه گیری با دقت بالا و تجهیزات اندازه گیری ویژه است.این شرکت به طور متوالی بیش از 30 سری استاندارد و هزاران مشخصات مجموعه قفل را توسعه و تولید کرده است.این یک تولید کننده مونتاژ قفل حرفه ای در مقیاس بزرگ در چین است.
مجموعه قفل یک قطعه پایه مکانیکی پیشرفته است که به طور گسترده در آن استفاده می شود
جهان برای اتصالات مکانیکی تحت بارهای مختلف.ایالات متحده، آلمان، ژاپن
و کشورهایی که صنایع توسعه یافته تری دارند ابتدا از این فناوری جدید در ماشین آلات سنگین استفاده کردند.
ویژگی های محصولات
| مدل | مجموعه قفل RLK603 | |
| بار نامی (kN.m) | زور | 5-3500 |
| گشتاور | 0.025-517 | |
| اندازه مسابقه داخلی (میلی متر) | 14-360 | |
| اندازه نژاد بیرونی (میلی متر) | 38-590 | |
| ضخامت (میلی متر) | 15-175 | |
| وزن (کیلوگرم) | 0.1-186 | |
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内 六 角 螺 钉 پیچ با سر شش گوش داخلی |
额 定 دارای رتبه |
负 荷 بار |
Pf (N/mm2) |
جی
(کیلوگرم) |
||||||
| د | دی | من | L |
规 格 اندازه ها |
数 量 تعداد |
مآ N·m |
افتی(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
