جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO9001
شماره مدل: سری TLK601
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل TLK601 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.15-4.2 |
اندازه سوراخ: |
14-90 میلی متر |
قطر خارجی: |
23-112 میلی متر |
اندازه: |
M4 M6 M8 M 10 |
گشتاور (kNm: |
9.7-184 |
شماره مدل: |
مجموعه قفل TLK601 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.15-4.2 |
اندازه سوراخ: |
14-90 میلی متر |
قطر خارجی: |
23-112 میلی متر |
اندازه: |
M4 M6 M8 M 10 |
گشتاور (kNm: |
9.7-184 |

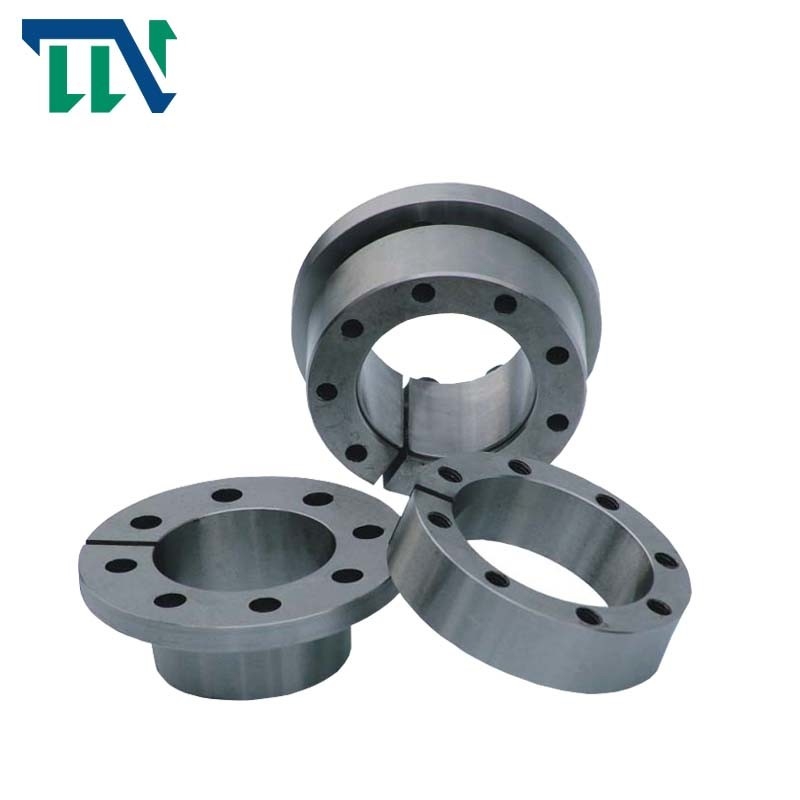

مونتاژ قفل TLK601 خود مرکزی
دستگاه قفل شفت استاندارد بلبرینگ مهره قفل سری TLK601
معرفی محصولات
مزایای
شفت را روی توپی متمرکز می کند
• گشتاورهای قابل انتقال بالا
• ارتفاع تخت شعاعی به ویژه برای
قطر بیرونی توپی کوچک
• عدم جابجایی محوری بین هاب و
شفت در طول روش بستن به دلیل
نقطه پشتی ثابت
• گشتاور قابل انتقال هفده نیوتن متر تا 18000 نیوتن متر
• برای قطر شفت بین 6 میلی متر تا صد و بیست میلی متر
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) یک تامین کننده حرفه ای بلبرینگ کلاچ یک طرفه است، محصولات اصلی عبارتند از کلاچ میکرو الکترومغناطیسی، کوپلینگ محدود کننده گشتاور، کوپلینگ شفت کشویی، کوپلینگ شفت پروانه انعطاف پذیر، مونتاژ شفت و قفل کردن. و غیره.
ما بیش از 10 سال است که در صنعت بلبرینگ کلاچ اسپراگ و بلبرینگ یک طرفه کلاچ هستیم و بر اصول تجاری محصولات متناسب با نیازهای مشتریان پافشاری می کنیم. ما از طریق گوش دادن به مشتریان خود، به کارگیری نوآوری و ساخت و ساز با مهارت برای رفع تمام نیازهای آنها خدمات ارائه می دهیم. .
ویژگی های محصولات
| مدل | مجموعه قفل RLK603 | |
| بار نامی (kN.m) | زور | 5-3500 |
| گشتاور | 0.025-517 | |
| اندازه مسابقه داخلی (میلی متر) | 14-360 | |
| اندازه نژاد بیرونی (میلی متر) | 38-590 | |
| ضخامت (میلی متر) | 15-175 | |
| وزن (کیلوگرم) | 0.1-186 | |
پارامترهای محصولات
|
ابعاد اساسی |
پیچ با سر شش گوش داخلی |
بار نامی |
Pf (N/mm2) A/B |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||||||
| د | دی | د0 | L0 | L | L1 | L2 | دی1 | دی2 |
اندازه ها |
تعداد |
افتی(kN) A/B |
متی(kN·m) A/B | |||
| میلی متر | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
