جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری MDEU
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
غلتک MDEU نوع کلاچ یک طرفه با سرعت کم |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
600-200 |
گشتاور (Nm): |
70-230 |
وزن (کیلوگرم): |
0.52-9.7 |
اندازه سوراخ (میلی متر): |
15-80 |
نام: |
غلتک MDEU نوع کلاچ یک طرفه با سرعت کم |
مواد: |
فولاد بلبرینگ GCR 15 |
Max. حداکثر Overrunning (r/min) بیش از حد (r/min): |
600-200 |
گشتاور (Nm): |
70-230 |
وزن (کیلوگرم): |
0.52-9.7 |
اندازه سوراخ (میلی متر): |
15-80 |

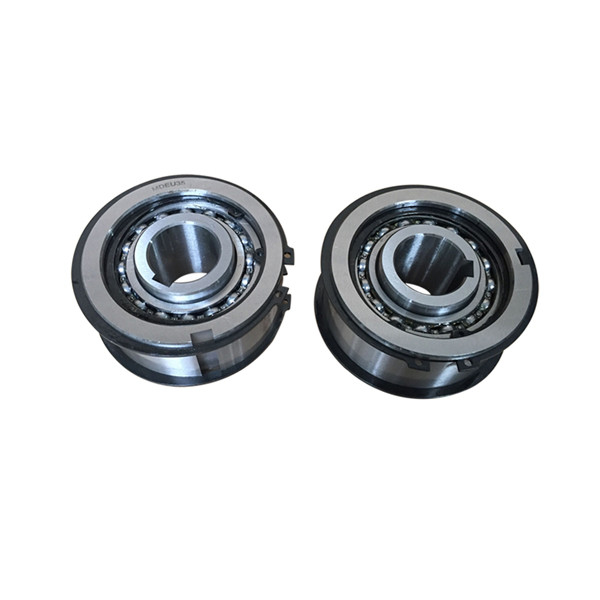

غلتک MDEU نوع کلاچ یک طرفه با سرعت کم
معرفی تولید
کلاچ بادامک دستگاه‌های دقیقی هستند که از طریق عمل گوه‌زنی بادامک‌های داخلی و خارجی را قفل می‌کنند تا گشتاور را در یک جهت چرخش منتقل کنند.و در جهت مخالف غلبه کند.این واحدها بسته به کاربردشان اغلب به عنوان چرخ آزاد، اسپراگ، اوررانینگ، بک استاپ یا کلاچ یک طرفه نامیده می شوند.
کلاچ سری MDEU مدل اروپایی است.بلبرینگ به دلیل ساخت بادامک و غلتک غیر ضروری است.نصب آسان برای چرخ دنده، قرقره یا چرخ دنده با استفاده از اسپیرولوکس در قسمت بیرونی.این امکان را فراهم می کند که از ساخت فلنج برای چرخ دنده، قرقره یا چرخ دنده که برای کاربردهای متوسط ایده آل است، حذف شود.
کلاچ های یک طرفه دستگاه های مکانیکی کارآمدی هستند که از تفاوت در جهت چرخش محوری و سرعت چرخش برای جلوگیری از چرخش معکوس و اطمینان از ایمنی استفاده می کنند.به منظور ایجاد یک کلاچ یک طرفه مطمئن تر، مهندسان سال های زیادی را صرف توسعه و بهبود کلاچ ها کرده اند، از نوع پایه ساده گرفته تا نوع جغجغه ای و نوع غلتکی، و سپس به کلاچ بادامکی، که به جریان اصلی تبدیل شده است، رسیده اند.
| مورد | MDEU25 |
| مواد | GCr15 |
| بی حوصله دیا. | 25 میلی متر |
| دیا بیرونی. | 40 میلی متر |
| عرض | 42 میلی متر |
| ظرفیت گشتاور | 230 نیوتن متر |
| وزن | 1.1 کیلوگرم |
| بسته | جعبه کارتن، جعبه چوبی یا به عنوان نیاز شما |
پارامترهای محصولات
مدل |
گشتاور ظرفیت (N@m) |
حداکثر غلبه بر (r/min) نژاد درونی |
حداکثر نمایه سازی (چرخه/دقیقه) |
حداکثر شعاعی بارگذاری وقتی غلبه بر (N) |
منفذ اندازه (H7) |
مسابقه درونی راه کلید |
آ |
ب (h7) |
سی |
دی |
E |
اف |
جی |
اچ |
من |
نژاد بیرونی راه کلید |
وزن ( کیلوگرم ) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5×3 | 0.52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8×4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8×4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10*5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12*5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
نمونه نصب:
