جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO9001-2005
شماره مدل: GH 20*25
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: مذاکره
قیمت: Negotiation
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
16-70 میلی متر |
مدل: |
سری GH |
ساختار: |
کوپلینگ شفت اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
16-70 میلی متر |
مدل: |
سری GH |
ساختار: |
کوپلینگ شفت اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |

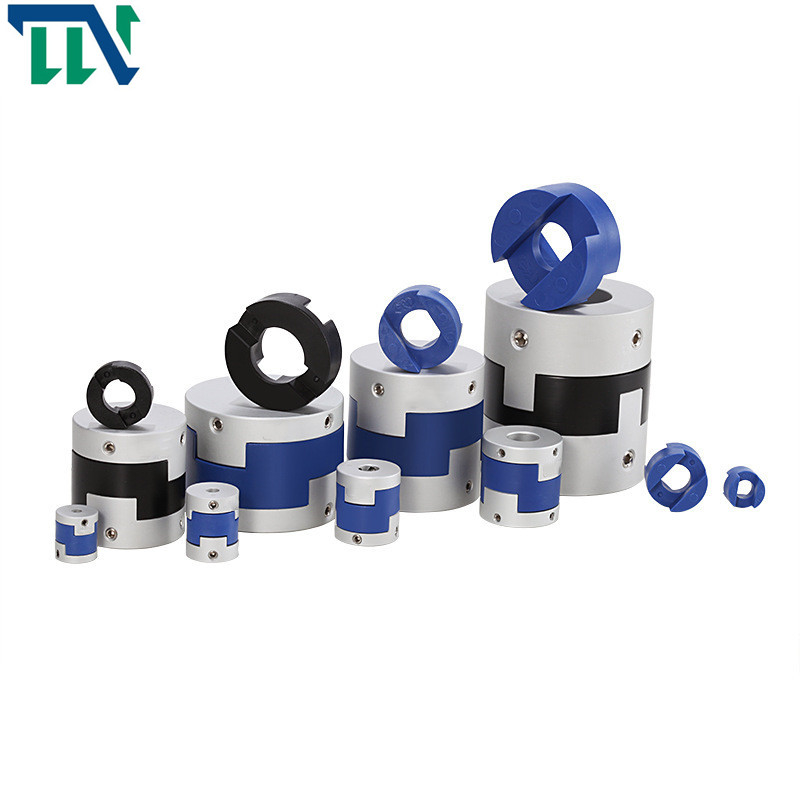

کوپلینگ شفت نوع اولدام GH 20*25 M3 برای اتصال مکانیزم
معرفی محصولات
کوپلینگ شفت به حالتی اطلاق می شود که دو قسمت دستگاه انتقال قدرت و شفت دوار در حین حرکت عادی به یکدیگر متصل نباشند.گاهی اوقات به عنوان یک وسیله ایمنی نیز برای جلوگیری از تحمل بار بیش از حد قطعات متصل شده و نقش محافظت در برابر اضافه بار استفاده می شود.
کوپلینگ شفت نوع اولدام به گونه ای طراحی شده است که به طور یکنواخت در اطراف شفت گیره می کند و نسبت به کوپلینگ های پیچی ثابت بدون آسیب رساندن به شفت، استحکام بیشتری را ایجاد می کند.سپس پیچ های گیره را ببندید تا محکم شوند.اینها کوپلینگ های اولدام هستند
پارامترهای محصولات
برگه اطلاعات تولید
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | اف | م | گشتاور پیچ سفت کردن (NM) |
| GH-16X18 | 4،5،6،6.35،7،8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5،6،6.35،7،8،9،9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5،6،6.35،8،9،9.525،10،11،12،14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9,525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9,525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GH-16X18 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 3.3x10-7 | آلیاژ آلومینیوم با استحکام بالا | PA 6 6 | درمان آندایزینگ | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ± 0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ± 0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ± 0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
