جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: GHC 32*45
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: مذاکره
قیمت: Negotiation
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
16-70 میلی متر |
مدل: |
سری GHC |
ساختار: |
نوع کلمپینگ اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
16-70 میلی متر |
مدل: |
سری GHC |
ساختار: |
نوع کلمپینگ اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |

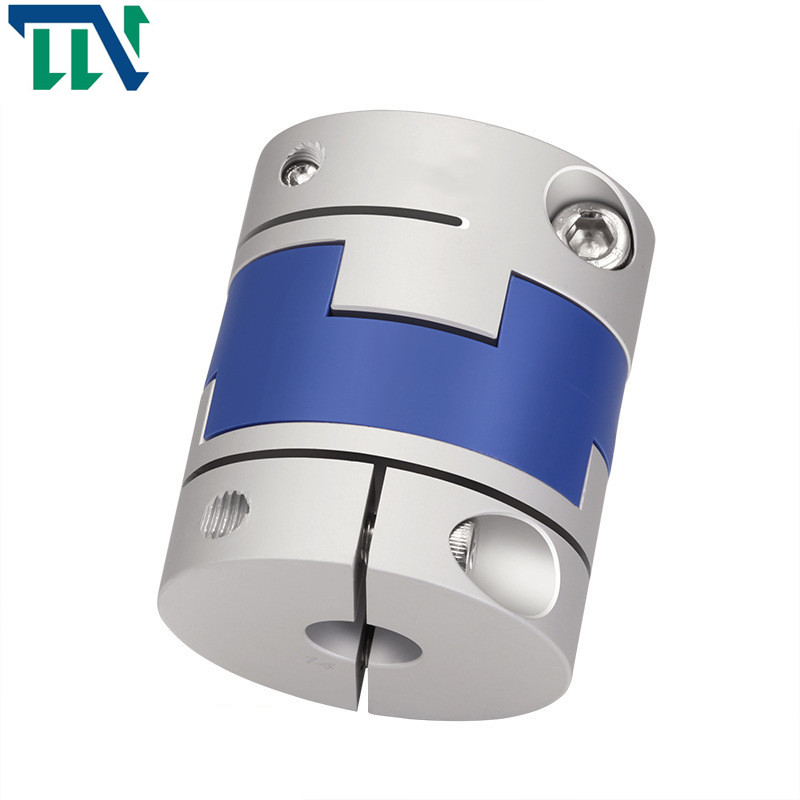

جفت لغزان متقاطع شفت گیره اولدام برای مکانیسم GHC 32X45
پارامترهای محصولات
نقشه های تولید
برگه اطلاعات تولید
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | اف | م | گشتاور پیچ سفت کردن (NM) |
| GHC-16X21 | 4،5،6،6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4،5،6،6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5،6،6.35،7،8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5،6،6.35،7،8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8،9،9.525،10،11،12،14،15،16،17،18،19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5x10-7 | آلیاژ آلومینیوم با استحکام بالا | PA 6 6 | درمان آندایزینگ | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
معرفی محصولات
کوپلینگ شفت نوع اولدام به گونه ای طراحی شده است که به طور یکنواخت در اطراف شفت محکم شود و نسبت به کوپلینگ های پیچی ثابت بدون آسیب رساندن به شفت، گیرایی بیشتری ایجاد کند.سپس پیچ های گیره را ببندید تا محکم شوند.اینها کوپلینگ های اولدام هستند.ما تولید کننده انواع کوپلینگ شفت هستیم.کوپلینگ های سفارشی نیز قابل قبول هستند.
شکل آن سبک و راحت برای نصب است که باعث صرفه جویی در زمان برای پردازش و تولید شرکت ها می شود.ثانیاً در برابر خوردگی روغن مقاوم است و می تواند عایق الکتریکی باشد.الاستومرهای کشویی مختلف در دسترس هستند.لغزش بین آستین شفت و قطعه میانی می تواند انحرافات شعاعی و زاویه ای زیادی را ایجاد کند.طراحی برآمدگی ویژه در وسط می تواند نقش حمایت کننده داشته باشد و اجازه انحراف زاویه ای بزرگ را بدون لنگر خمشی بدهد تا بار محوری به حداقل برسد.
اصل کار کوپلینگ لغزنده متقاطع: دو شفت توسط سوراخ ها و پیچ ها در یک راستا قرار می گیرند و گشتاور توسط فشرده سازی و برش میله پیچ منتقل می شود.شانه در یک نیمه کوپلینگ با شیار در نیمه دیگر کوپلینگ تراز است.پیچ های اتصال دو نیم کوپلینگ می توانند پیچ های معمولی درجه و B باشند و گشتاور توسط ممان اصطکاک سطح اتصال دو نیم کوپلینگ منتقل می شود.به طور کلی از فولاد 45 استفاده می شود.پس از عملیات حرارتی سطح، سختی آن تا حدی بهبود می یابد.با این حال، برخی از تولید کنندگان از فولاد Q275 به طور جداگانه استفاده می کنند، بنابراین عملیات حرارتی مورد نیاز نیست.دو کوپلینگ و صفحه میانی با هم ترکیب می شوند.اگرچه چرخش نسبی وجود ندارد، شفت محرک با همان سرعت شفت محرک کار می کند تا از کارایی عملکرد اطمینان حاصل شود.کوپلینگ لغزنده متقاطع برای بسیاری از موارد مانند سرعت سنج، رمزگذار، میله پیچ و ماشین آلات صنعتی مناسب است.
برای اطلاعات بیشتر با ما تماس بگیرید!
