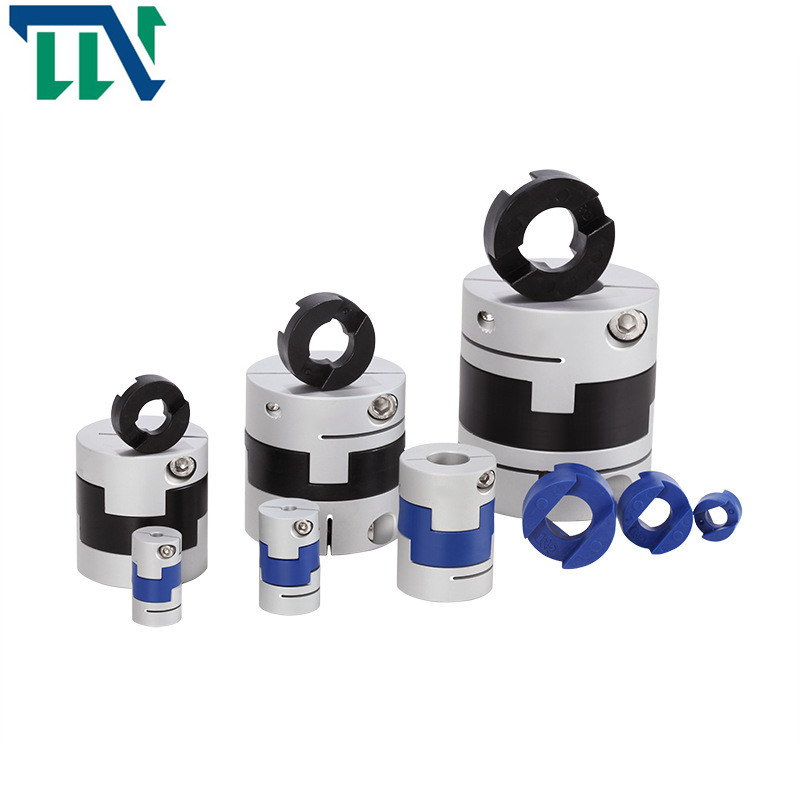

کوپلینگ انعطاف پذیر آلومینیومی انتقال نیرو کوپلر شفت اولدام 63x71 میلی متر

Brand Name:	Tianniu
Model Number:	GHC 63*71
MOQ:	مذاکره
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO 9001

نام:

کوپلینگ شفت اولدام

مواد:

فولاد آلومینیوم

قطر داخلی:

16-70 میلی متر

مدل:

سری GHC

ساختار:

نوع کلمپینگ اولدام

ضمانتنامه:

12 ماه

درمان سطحی:

درمان اکسیداسیون آندی

انعطاف پذیر یا سفت و سخت:

قابل انعطاف

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

کوپلینگ انعطاف پذیر آلومینیومی 63X71 میلی متر

کوپلینگ شفت انعطاف پذیر آلومینیومی

شفت اولدام

Product Description

کوپلینگ شفت GHC 63X71 با گیره برای اتصال صنعت

معرفی محصولات

کوپلینگ شفت نوع اولدام به گونه ای طراحی شده است که به طور یکنواخت در اطراف شفت محکم شود و نسبت به کوپلینگ های پیچی ثابت بدون آسیب رساندن به شفت، گیرایی بیشتری ایجاد کند.سپس پیچ های گیره را ببندید تا محکم شوند.اینها کوپلینگ های اولدام هستند.ما تولید کننده انواع کوپلینگ شفت هستیم.کوپلینگ های سفارشی نیز قابل قبول هستند.

1. وسط کوپلینگ با یک نوار لغزنده متقاطع متصل می شود

2. انحرافات شعاعی و زاویه ای بزرگ مجاز است

3. فاصله نوسان صفر

4. سفتی و حساسیت گشتاور بالا

5. ساختار ساده، مقاومت در برابر خوردگی روغن و عایق نقطه

پارامترهای محصولات

نقشه های تولید

کوپلینگ انعطاف پذیر آلومینیومی انتقال نیرو کوپلر شفت اولدام 63x71 میلی متر 0

برگه اطلاعات تولید

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	LF	LP	اف	م	گشتاور پیچ سفت کردن (NM)
GHC-16X21	4،5،6،6.35	16	21	8.6	11.6	2.5	M2.5	1
GHC-16X30	4،5،6،6.35	16	30	13.1	11.6	3	M2.5	1
GHC-20X22	5،6،6.35،7،8	20	22	8.6	12.7	2.5	M2.5	1
GHC-20x33	5،6،6.35،7،8	20	33	14.1	12.7	3	M2.5	1
GHC-25x28	5،6،6.35،8،9،9.525،10،11،12	25	28	11.7	16.65	3	M3	1.5
GHC-25X39	5،6،6.35،8،9،9.525،10،11،12	25	39	17.2	16.65	4.2	M3	1.5
GHC-32X33	5,6,8,9,9.525,10,11,12.12.7,14,15,16	32	33	14	19.5	3	M4	2.5
GHC-32X45	5،6،8،9،9.525،10،11،12،12.7،14،15،16	32	45	20	19.5	4.5	M4	2.5
GHC-40X50	8،9،9.525،10،11،12،14،15،16،17،18،19	40	50	23	18.4	7	M5	7
GHC-45X46	8,9,9,525,10,11,12,14,15,16,17,18,19,20,22	45	46	21	18.4	7	M5	7
GHC-50X53	10,11,12.7,14,15,16,17,18,19,20,22,24	50	53	24	15	7.5	M6	12
GHC-50X58	10,11,12.7,14,15,16,17,18,19,20,22,24	50	58	26.5	17.5	8	M6	12
GHC-55X57	10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17.5	7.8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29.5	25	12	M8	20

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	مواد ترکش	درمان سطحی	وزن (g)
GHC-16X21	0.7	0.8	3	± 0.2	8500	30	5.5x10-7	آلیاژ آلومینیوم با استحکام بالا	PA 6 6	درمان آندایزینگ	8
GHC-16X30	0.7	0.8	3	± 0.2	9000	30	5.9x10-7				12
GHC-20X22	1.2	1.2	3	± 0.2	6500	58	1.3x10-6				13
GHC-20x33	1.2	1.2	3	± 0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1.6	3	± 0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1.6	3	± 0.2	6000	130	4.5x10-6				35
GHC-32X33	4.5	2	3	± 0.2	4500	270	1.3x10-5				48
GHC-32X45	4.5	2	3	± 0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2.4	3	± 0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2.5	3	± 0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2.6	3	± 0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	± 0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3.2	3	± 0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	± 0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3.5	3	± 0.2	2500	1260	4.1x10-5				520
