جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: LMD 5
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |
کوپلینگ شفت LMS Plum |
ضمانتنامه: |
12 ماه |
اندازه سوراخ: |
25-45 میلی متر |
طول: |
50 میلی متر |
وزن: |
0.0135 کیلوگرم |
دور در دقیقه: |
5000 |
مدل: |
کوپلینگ شفت LMS Plum |
ضمانتنامه: |
12 ماه |
اندازه سوراخ: |
25-45 میلی متر |
طول: |
50 میلی متر |
وزن: |
0.0135 کیلوگرم |
دور در دقیقه: |
5000 |

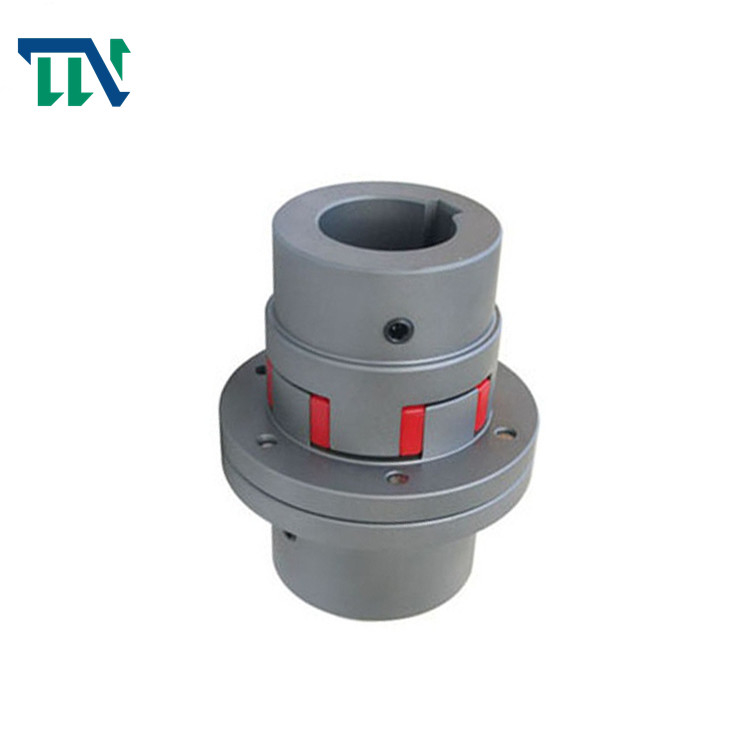

کوپلینگ شفت آلو LMD5 کوپلینگ الاستیک تک فلنج انعطاف پذیر برای پمپ
ویژگی های محصولات
کوپلینگ آلو یک کوپلینگ پرکاربرد است که به آن کوپلینگ پنجه ای نیز می گویند که از دو دیسک پنجه ای فلزی و یک بدنه الاستیک تشکیل شده است.دو دیسک پنجه فلزی معمولاً از فولاد 45 گیج هستند، اما آلیاژهای آلومینیوم نیز در مواقعی که بارهای حساس مورد نیاز است مفید هستند.
کوپلینگ شکوفه آلو دارای ساختار ساده، بدون روغن کاری، تعمیر و نگهداری آسان، بازرسی آسان، بدون تعمیر و نگهداری است و می تواند به طور مداوم برای مدت طولانی کار کند.عناصر الاستیک پلی اورتان با استحکام بالا مقاوم در برابر سایش و مقاوم در برابر روغن هستند، ظرفیت باربری زیادی دارند، عمر طولانی دارند و ایمن و قابل اعتماد هستند.کار پایدار و قابل اعتماد، با میرایی ارتعاش خوب، بافر و خواص عایق الکتریکی.دارای قابلیت جبران بزرگ محوری، شعاعی و زاویه ای.ساختار ساده، اندازه شعاعی کوچک، وزن سبک، ممان اینرسی کوچک، مناسب برای موارد با سرعت متوسط و بالا.
ویژگی اصلی
1. اتصال الاستومر میانی
2. می تواند ارتعاش را جذب کند، انحراف شعاعی، زاویه ای و محوری را جبران کند
3. مقاومت در برابر روغن و عایق الکتریکی
4. مشخصات چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دقیقاً یکسان است
5. ثابت کردن با پیچ های موقعیت
دامنه کاربرد
کوپلینگ های آلو به طور گسترده ای در ماشین های CNC، تراش های CNC، مراکز ماشینکاری، ماشین های حکاکی، ماشین های فرز CNC، گونگ های کامپیوتری، ماشین آلات متالورژی، ماشین آلات معدن، ماشین آلات نفت، ماشین آلات شیمیایی، ماشین آلات بالابر، ماشین آلات حمل و نقل، ماشین آلات صنایع سبک، ماشین آلات نساجی استفاده می شود. ، پمپ ها ، فن ها و غیره
کارخانه Changzhou Tianniu تولید کننده حرفه ای کوپلینگ های آلو، کوپلینگ های سفت و سخت، کوپلینگ های جهانی، کوپلینگ های متقاطع اسلاید، کوپلینگ های سیم پیچ، کوپلینگ های دم، کوپلینگ های دو غشایی و سایر محصولات است.شرکت فرآوری دارای سیستم مدیریت کیفیت کامل و علمی می باشد.
ما می توانیم سبک های مختلف کوپلینگ ستاره و انواع دیگر از ده ها گونه تولید کنیم.این شرکت طراحی و ساخت انواع کوپلینگ های غیر استاندارد را بر عهده دارد.دوره ساخت کوتاه (دوره تولید 4-7 روز)، کیفیت قابل اعتماد، قیمت مناسب، جایگزین مناسب برای واردات، موجودی کافی و در دسترس بودن محصول.
پارامترهای محصولات
| تایپ کنید | گشتاورTn /N·m | دور در دقیقه[n]/ r·min-1 | اندازه سوراخ d1,d2,dz |
L | L0 | دی | D1 | تایپ کنید | متر بر کیلوگرم | I/kg·m2 | |
| سختی | |||||||||||
| a (HA) | b (HD) | ||||||||||
| 80±5 | 5±60 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
