جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری NSS
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: 6
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
NSS یک طرفه Sprag Bearing Overrunning Clutch |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
19-140 |
گشتاور (Nm): |
2.1-1063 |
وزن (کیلوگرم): |
0.01-1.41 |
اندازه سوراخ (میلی متر): |
6-80 |
ضمانتنامه: |
12 ماه |
نام: |
NSS یک طرفه Sprag Bearing Overrunning Clutch |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ یک طرفه |
ضخامت (میلی متر): |
19-140 |
گشتاور (Nm): |
2.1-1063 |
وزن (کیلوگرم): |
0.01-1.41 |
اندازه سوراخ (میلی متر): |
6-80 |
ضمانتنامه: |
12 ماه |

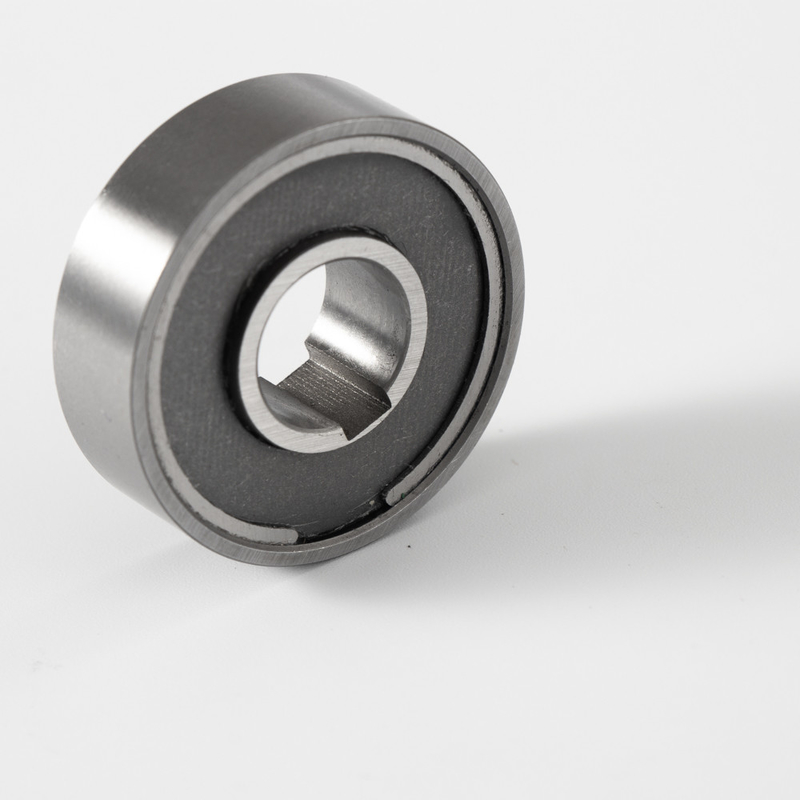

NSS15 NSS25 NSS60 NSS35 بلبرینگ یک طرفه غلتک کلاچ آزاد
معرفی تولید
| تایپ کنید | اندازه | گشتاور | سرعت بیش از حد | ابعاد | وزن | گشتاور بکشید | ||||||
| AS (NSS) | dH7 | TKN1) | nimax2) | namax3) | Dr6 | D5 | L | س | ه | f | ||
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
یادداشت:
AS6 بدون کلید.ØD = -0-0009
کلید AS8-12 به DIN 6885.1.
اندازه های دیگر به DIN 6885.3
1) T max = 2 × T KN
2) طغیان نژاد درونی
3) طغیان نژاد بیرونی
ابعاد نصب با بلبرینگ های سری 62 یکسان است
