جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری BB
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
بی بی کلاچ یک طرفه بلبرینگ چرخ آزاد |
مواد: |
فولاد بلبرینگ GCr15 |
تایپ کنید: |
بلبرینگ یک طرفه |
سرعت بیش از حد: |
3600-1800 |
گشتاور (Nm): |
29-260 نیوتن متر |
اندازه سوراخ: |
32.6-71 میلی متر |
وزن (کیلوگرم): |
50-400 |
نام: |
بی بی کلاچ یک طرفه بلبرینگ چرخ آزاد |
مواد: |
فولاد بلبرینگ GCr15 |
تایپ کنید: |
بلبرینگ یک طرفه |
سرعت بیش از حد: |
3600-1800 |
گشتاور (Nm): |
29-260 نیوتن متر |
اندازه سوراخ: |
32.6-71 میلی متر |
وزن (کیلوگرم): |
50-400 |

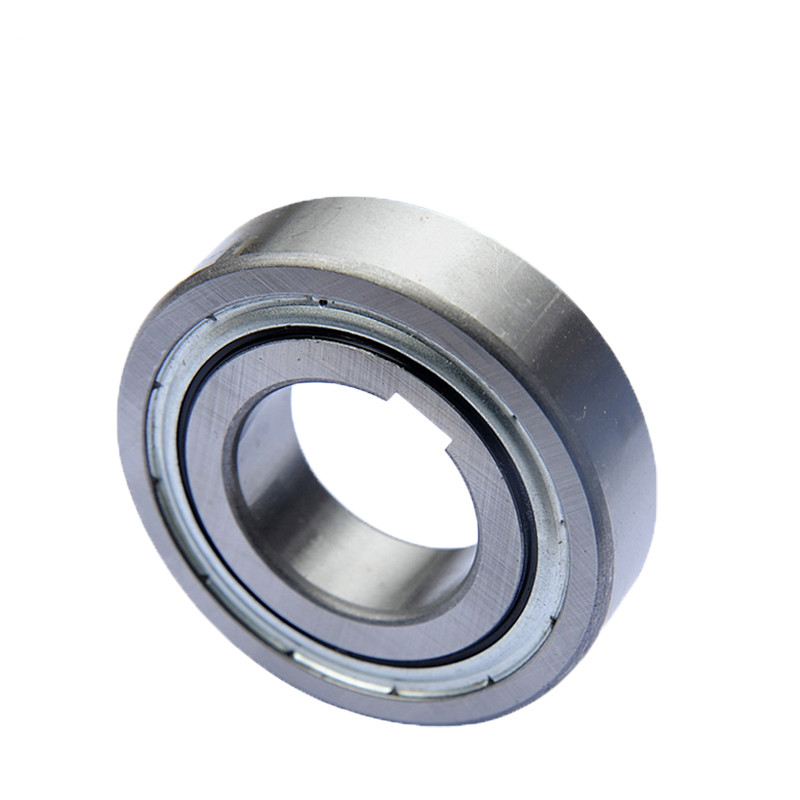

یک طرفه بادامک کلاچ بلبرینگ سری BB Sprag Backstop Clutch Freewheel
معرفی تولید
1. سری BB کلاچ یک طرفه یاتاقان آزاد برای نصب پرس فیت طراحی شده است.
2.کلاچ‌های BB، BB-1K و BB-2K، یاتاقان‌هایی که با گریس پشتیبانی می‌شوند و با گریس تحویل می‌شوند، دارای محافظ درزگیر گرد و غبار هستند.
در برابر ذرات 0.25 میلی متر و بیشتر، در حالی که کلاچ های BB-2GD و BB-2GD-1K، 5 میلی متر پهن تر از استاندارد
سری BB دارای مهرهای مخصوص لب برای محافظت موثر در برابر هرگونه گرد و غبار می باشد.
3. سری BB-2K-K دارای یک کلید در هر دو نژاد داخلی و خارجی است.
"-K" به معنای کلیدهایی است که همراه با بادامک کلاچ ارسال می شوند.
4. ابعاد تداخل صحیح در شفت و محفظه باید حفظ شود تا حداکثر باربری به دست آید
و عملکرد کلاچ
5. برای تلرانس شفت و محفظه برای هر سری به جدول صفحه بعد مراجعه کنید.
6.سری کلاچ های یک طرفه بلبرینگ چرخ آزاد BB-1K-K و BB-2GD 1K-K دارای یک کلید در مسابقه داخلی هستند.کلیدهای به جز سایز 25 با استاندارد DIN 6885 ساخته می شوند. 3، BB40-1K-K و BB40-2GD 1K-K با استاندارد DIN 6885 تولید می شوند.
7. فلش روی مسابقه داخلی جهت درگیر شدن مسابقه داخلی را نشان می دهد.
8. برای نصب کلاچ، از یک ابزار پرس با قطر مناسب استفاده کنید تا فشار یکنواخت به کل صورت وارد شود
از نژاد درونی و بیرونی
9. از ضربه زدن یا ضربه زدن به کلاچ خودداری کنید.
10. مطمئن شوید که محفظه دارای استحکام کافی برای تحمل فشار مورد نیاز برای نصب اتصالات پرس است
از کلاچ
11. محدوده دمای عملیاتی: -30 درجه سانتیگراد تا +100 درجه سانتیگراد (برای دمای بیش از این محدوده با ما مشورت کنید).
پارامترهای محصولات
ابعاد و ظرفیت ها:
| مدل | گشتاور ظرفیت |
حداکثرغلبه بر | گشتاور کشیدن (N·m) | آ | ب |
سی |
دی | r |
وزن (N) | تحمل بارها | ||||||
|
مسابقه درونی |
نژاد بیرونی | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | کور | |||||
| N·m | r/min | r/min | ن | ن | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.010 | 0.040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.010 | 0.050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.030 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.040 | 0.080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
توجه داشته باشید:شماره مدل مشخص شده در مسابقه داخلی فقط "K" برای هر دو "1K" و "2K" است.(به عنوان مثال: علامت "BB25-K" برای هر دو
BB25-1K و BB25-2K)
تحمل برای شفت و مسکن:
| مدل | شفت دیا. | دیا مسکن. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
مدل |
شفت دیا. | دیا مسکن. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0.008–0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| مدل | شفت دیا. | دیا مسکن. |
| BB15-2K-K | 15-0.008-0.028 | 35–0.018–0.002 |
| BB17-2K-K | 17–0.008–0.028 | 40–0.018–0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
ابعاد کلیدها و کلیدها:
| مدل | b2js10 | t1 | t2 | b1js9 | تی | مسابقه درونی کلید b×h×طول |
نژاد بیرونی کلید b'× h' × طول |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8*5*15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8*5*16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
