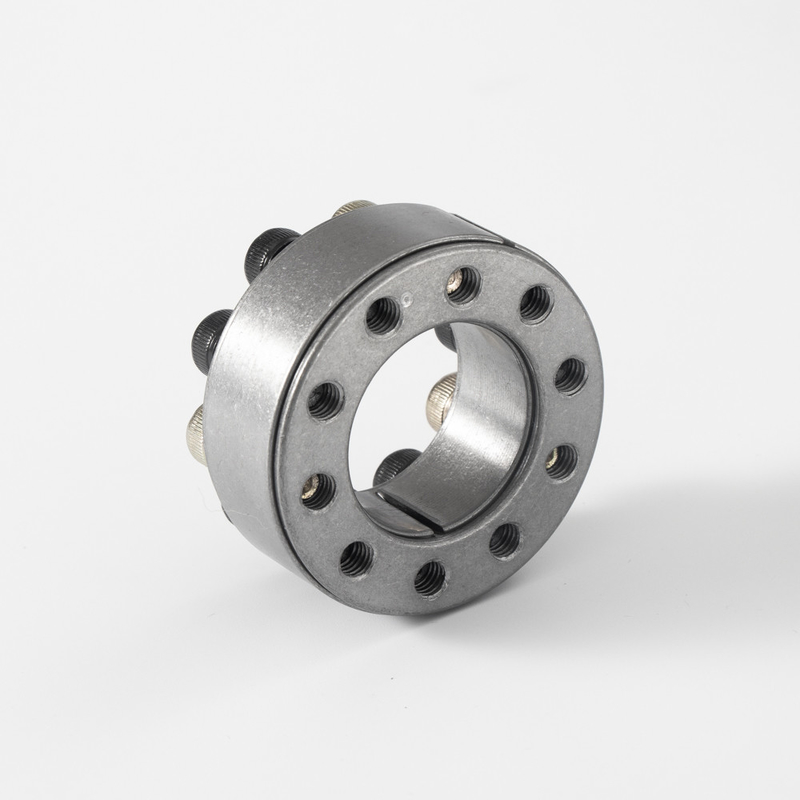

دستگاه قفل کننده هاب شفت بدون کلید مجموعه های قفل سری Z2

Brand Name:	Tianniu
Model Number:	Z2
MOQ:	2
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

شماره مدل:

مجموعه قفل Z2

اندازه بیرونی:

47-1110 میلی متر

اندازه سوراخ:

19-1000 میلی متر

مواد:

فولاد

وزن:

0.2-146 کیلوگرم

گشتاور:

0.25-2000

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

1000 در ماه

برجسته کردن:

مجموعه های قفل سری Z2

دستگاه قفل محور شفت بدون کلید

دستگاه قفل هاب شفت Z2

Product Description

مجموعه های قفل کننده دستگاه قفل شفت هاب بدون کلید سری Z2

ویژگی های محصولات

مونتاژ قفل یک پایه مکانیکی پیشرفته است که به طور گسترده در دنیا برای کوپلینگ مکانیکی تحت بارهای مختلف استفاده می شود.

Locking Assembly نوع جدیدی از اتصال است.برای ایجاد فشار مثبت بین مجموعه قفل و شفت یا بین سطح محفظه، که همراه با اصطکاک و یک دستگاه اتصال بدون کلید است که انتقال بار را انجام می دهد، به سفت کردن پیچ های با استحکام بالا متکی است.

در مقایسه با روش اتصال مکانیکی سنتی تداخل عمومی بدون اتصال و اتصال، دارای مزایا و ویژگی‌های منحصر به فرد بسیاری است.

ایالات متحده، آلمان، ژاپن و کشورهایی که صنایع پیشرفته تری دارند، برای اولین بار از این فناوری جدید در ماشین آلات سنگین استفاده کردند.

به سایر صنایع ماشین آلات دیگر گسترش یافته است.Locking Assembly به صورت بین المللی در اوایل دهه 1970 آغاز شد.

چین این محصول را در اوایل دهه 1980 توسعه داد و ابتدا آن را در ماشین آلات سنگین مختلف تبلیغ و به کار برد.در شش سال گذشته، چین استاندارد کلی Locking Assembly GB5867-86 را تدوین کرده است.

شرکت ما Tianniu در سال 1987 تحقیق و توسعه جامع آستین های توسعه دهنده مختلف این استاندارد را آغاز کرد.

پس از نزدیک به 20 سال تمرین، ما توسعه انواع آستین های انبساط را در این استاندارد تکمیل کرده ایم.و به نساجی، بسته بندی، مواد غذایی، صنایع سبک، متالورژی، کاغذسازی، چاپ، ماشین ابزار، مراکز ماشینکاری، آهنگری ارتقا یافت.

ماشین آلات و ماشین آلات متالورژی و ماشین آلات عمومی و ماشین آلات دیگر شهرت خوبی به دست آوردند و محصولات صنعت ماشین آلات را ترویج کردند.مهارت بهبود یافته استو می تواند مونتاژ قفل غیر استاندارد را با توجه به نیازهای کاربر خاص توسعه دهد.

پارامترهای محصولات

ابعاد اساسی					پیچ با سر شش گوش داخلی		بار نامی		Pf (N/mm2)	م_آ (N·m)	جی (کیلوگرم)
د	دی	ل	L	L₁	اندازه ها	تعداد	اف₁(kN)	م_تی(kN·m)
میلی متر					اندازه ها	تعداد	اف₁(kN)	م_تی(kN·m)
19	47	17	20	27.5	M6×18	8	27	0.25	220	14	0.20
20								0.27	210		0.23
22								0.30	195		0.24
25	50					9	30	0.38	190		0.25
28	55					10	33	0.47	185		0.29
30	55					10	33	0.50	175		0.30
35	60					12	40	0.70	180		0.32
38	63					15	46	0.88	185		0.33
40	65					15	46	0.92	180		0.34
42	72	20	24	33.5	M8×22	12	65	1.36	200	35	0.48
45	75						71	1.62	210		0.57
50	80						72	1.77	190		0.60
55	85					15	83	2.27	200		0.63
60	90					15	83	2.47	180		0.69
65	95					16	93	3.04	190		0.73
70	110	24	28	39	M10×25	15	130	1.60	210	70	1.26
75	115						131	4.90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1.49
90	130					16	148	6.60	180		1.53
95	135					18	167	7.90	195		1.62

100	145	29	33	47.0	M12×30	15	190	9.60	195	125	2.01
105	150						191	9.98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2.95
130	180	34	38	52.0	M12×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3.85
150	200					24	324	24.20	170		4.07
160	210					27	350	ساعت 28.00	170		4.3
170	225	38	44	60	M14×40	22	386	32.80	160	190	5.78
180	235	38	44	60		24	420	37.80	165		6.05
190	250	46	52	68		28	490	46.50	150		8.25
200	260	46	52	68		30	525	52.50	150		8.65
210	275	50	56	74	M16×55	24	599	62.89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85.50	160		12.20
250	315					32	768	96.00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86.5	M18×60	32	915	128.00	145	405	19.20
300	375	60	66	86.5	M18×60	36	1020	153.00	150	405	20.50
320	405	72	78	100.5	M20×75		1310	210.00	150	580	29.60
340	425	72	78	100.5	M20×75		1310	224.00	145	580	31.10
360	455	84	90	116.0	M22×80		1630	294.00	145	780	42.20
380	475						1620	308.00	135		44.00
400	495						1610	322.00	130		46.00
420	515					40	1780	374.00	135		50.00
450	555	96	102	130	M24×90	40	2050	461.25	124	1000	65.00
480	585					42	2160	518.40	124		71.00
500	605					44	2240	560.00	123		72.60
530	640					45	2330	617.00	121		83.60
560	670					48	2440	680.00	120		85.00
600	710					50	2580	775.00	118		91.00
630	740					52	2680	844.00	117		94.00
670	780					56	2820	944.00	116		101.00
710	820					60	2970	1050.00	115		106.00
750	860					62	3130	1173.00	115		112.00
800	910					66	3260	1300.00	112		118.00
850	960					70	3500	1487.00	113		125.00
900	1010					75	3680	1650.00	112		132.00
950	1060					80	3870	1838.00	112		139.00
1000	1110					82	4000	2000.00	110		146
