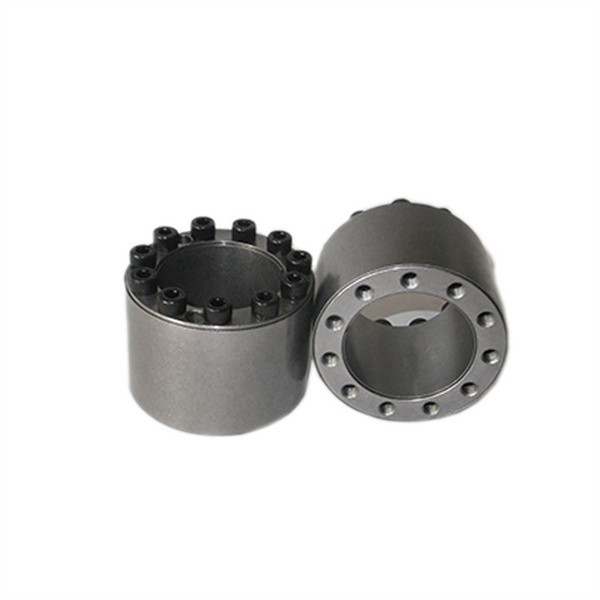

Z18 قفل مجلس قفل دستگاه قفل شفت دستگاه قفل برای ماشین

Z18 قفل مجلس قفل دستگاه قفل شفت دستگاه قفل برای ماشین

Brand Name:	Tianniu
Model Number:	Z18
MOQ:	2
قیمت:	negotiable
Delivery Time:	5-7 روز کاری

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

شماره مدل:

مجموعه قفل Z18

مواد:

فولاد بلبرینگ GCr15

وزن:

1.5-71 کیلوگرم

قطر خارجی:

75-405 میلی متر

ضخامت (میلی متر):

72-197 میلی متر

اندازه سوراخ:

45-320 میلی متر

گشتاور (kNm:

3.9-470

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

1000 در ماه

برجسته کردن:

مجموعه قفل Z18

دستگاه شفت قفل Z18

دستگاه شفت قفل GCr15

Product Description

Z18 قفل مجلس قفل دستگاه قفل شفت دستگاه قفل برای ماشین

ویژگی های محصولات

مونتاژ قفل یک پایه مکانیکی پیشرفته است که به طور گسترده در دنیا برای کوپلینگ مکانیکی تحت بارهای مختلف استفاده می شود.ایالات متحده، آلمان، ژاپن و کشورهایی که صنایع پیشرفته تری دارند، برای اولین بار از این فناوری جدید در ماشین آلات سنگین استفاده کردند.به سایر صنایع ماشین آلات دیگر گسترش یافته است.Locking Assembly به صورت بین المللی در اوایل دهه 1970 آغاز شد.چین این محصول را در اوایل دهه 1980 توسعه داد و ابتدا آن را در ماشین آلات سنگین مختلف تبلیغ و به کار برد

مجموعه قفل سری z تولید شده توسط شرکت انتقال Changzhou tianniu بر استانداردهای فنی معتبر در اروپا متکی است و از نظر علمی پیشرفت های خلاقانه ای در محصولات ایجاد کرده است.

این شرکت عمدتاً استانداردهای یورو، JB (GB)، استانداردهای ایالات متحده و محصولات مختلف سری مونتاژ قفل غیر استاندارد را تولید می کند.این محصولات به اتحادیه اروپا، ایالات متحده، استرالیا، آسیای جنوب شرقی، هنگ کنگ و تایوان و سایر کشورها و مناطق صادر می شود.

این شرکت به طور متوالی بیش از 30 سری استاندارد و هزاران مشخصات مجموعه قفل را توسعه و تولید کرده است.این یک تولید کننده مونتاژ قفل حرفه ای در مقیاس بزرگ در چین است

در حال حاضر، این شرکت 1000 متر مربع مساحت دارد و دارای ماشین آلات مختلف CNC، ابزار اندازه گیری با دقت بالا و تجهیزات اندازه گیری ویژه است.

مدل		عناصر بستن مخروطی Z18
فشار روی شفت (N/mm2)		120
فشار روی توپی (N/mm2)		92-108
بار نامی (kN.m)	زور	174-2930
	گشتاور	3.9-470
اندازه مسابقه داخلی (میلی متر)		45-320
اندازه نژاد بیرونی (میلی متر)		75-405
ضخامت (میلی متر)		72-197
وزن (کیلوگرم)		1.5-71

پارامترهای محصولات

基本尺寸 ابعاد اساسی				内六角螺钉 پیچ با سر شش گوش داخلی			额定 دارای رتبه		负荷 بار	Pf (N/mm2)	جی (کیلوگرم)
د	D	من	L	规格 اندازه ها	数量 تعداد	م_آ N·m	اف_تی(kN)	م_تی(kN·m)
میلی متر				规格 اندازه ها	数量 تعداد	م_آ N·m	اف_تی(kN)	م_تی(kN·m)
45	75				9		174	3.9		185	1.5
48	80				9		174	4.1		170	1.6
50	80	64	72	M8	9	41	174	4.3		165	1.7
55	85	64	72	M8	9	41	174	4.8		150	1.8
60	90				11		213	6.4		170	1.9
65	95				11		213	6.9		155	2.0
70	110				11		338	11.8		185	3.6
75	115				11		338	12.7		170	3.8
80	120	78	88	M10	12	83	369	14.7		175	4.0
85	125	78	88	M10	12	83	369	15.7		165	4.3
90	130				13		400	18.0		170	4.5
95	135				13		400	19.0		160	4.7
100	145				12		538	26.9		160	7.2
110	155	100	112	M12	13	145	583	32.0		155	7.7
120	165				15		673	40.3		165	8.3
130	180				13		800	52.0		155	11.7
140	190	116	130	M14	15	230	923	64.6		170	12.5
150	200	116	130	M14	16	230	985	73.8		165	13.2
160	210				17		1045	83.7		165	14.0
170	225				15		1283	109		150	20.6
180	235				16		1369	123		150	21.6
190	250				17		1454	138		150	25.0
200	260	146	162	M16	17	355	1454	145		145	26.2
220	285				20		1710	188		155	31.1
240	305				22		1880	225		155	33.6
260	325				22		1880	244		145	36.1
280	355				20		2670	373		155	54.9
300	375	177	197	M20	22	690	2930	440		155	58.3
320	405				22		2930	470		145	71.0

Z18 قفل مجلس قفل دستگاه قفل شفت دستگاه قفل برای ماشین 0
